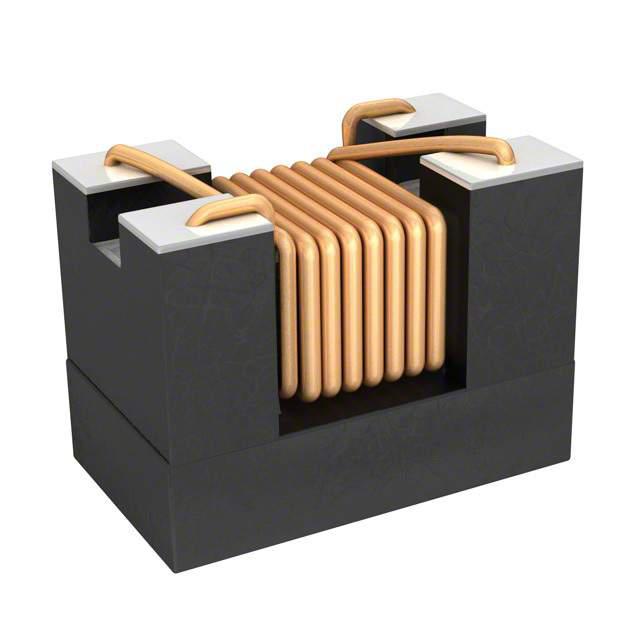

DLW21HN121HQ2L

产品分类: 共模滤波器
产品描述: 20V 200mA 2 120Ω@ 100MHz 680mΩ 0805 板安装,水平安装,贴片安装 2mm*1.2mm*1mm
供应商型号: DLW21HN121HQ2L
供应商: 国内现货
标准整包数: 3000
MURATA MANUFACTURING 共模滤波器 DLW21HN121HQ2L

DLW21HN121HQ2L概述

    # Murata DLW21HN 系列芯片共模扼流圈技术手册

    1. 产品简介


    Murata DLW21HN 系列是一款高性能的芯片共模扼流圈(Chip Common Mode Choke Coil),广泛应用于电子设备中以抑制高频噪声和电磁干扰。其核心功能在于提供卓越的共模阻抗特性,在100MHz下表现出色,可有效减少信号传输过程中的高频噪声干扰。该系列产品采用绕线型结构设计,具备小尺寸、高可靠性以及低直流电阻等特点,适用于各类消费电子、通信设备及工业控制等领域。
    主要特点:
    - 产品类型:芯片共模扼流圈
    - 主要功能:抑制高频共模噪声、提高信号完整性
    - 应用领域:智能手机、平板电脑、路由器、交换机、电源模块、工业控制设备等

    2. 技术参数


    以下是DLW21HN系列的技术规格详细列表:
    | 参数项 | 规格值 |

    | 型号 | DLW21HN121HQ2L、DLW21HN900HQ2L、DLW21HN670HQ2L |
    | 共模阻抗(Ω) | 120 ± 25%、90 ± 25%、67 ± 25% |
    | 额定电压(V) | DC 20V |
    | 耐压(V) | DC 50V |
    | 额定电流(mA) | 200 mA |
    | 直流电阻(Ω max.) | 0.68 Ω、0.59 Ω、0.49 Ω |
    | 绝缘电阻(MΩ min.) | 10 MΩ |
    | 工作温度范围 | -40°C 至 +85°C |
    | 存储温度范围 | -40°C 至 +85°C |

    3. 产品特点和优势


    Murata DLW21HN 系列具有以下显著优势:
    - 高效共模滤波:在高频段提供高阻抗,显著降低共模噪声干扰。
    - 小尺寸设计:紧凑封装尺寸,适应现代电子设备小型化需求。
    - 高可靠性:优异的机械强度和耐高温性能,适合严苛工作环境。
    - 低功耗:低直流电阻设计减少了自身功耗,提升系统效率。
    这些特性使其成为信号完整性优化和EMI/EMC性能提升的理想选择。

    4. 应用案例和使用建议


    应用案例
    - 消费电子:手机充电器、无线耳机接收端。
    - 通信设备:路由器、交换机接口保护。
    - 工业设备:电机驱动装置的EMI过滤。
    使用建议
    1. 正确的焊接方向:确保按指示安装,防止错误方向导致短路或其他故障。
    2. PCB设计优化:避免靠近钻孔位置和高应力区域,防止PCB变形引起的损坏。
    3. 清洁注意事项:建议使用指定清洗剂并确保完全干燥,防止残余物影响性能。

    5. 兼容性和支持


    DLW21HN系列具有广泛的兼容性,可与常见的PCB设计和焊接条件配合使用。Murata公司提供全面的技术支持,包括样品申请、定制化开发服务以及长期技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 直流电阻偏高 | 检查焊接工艺是否符合标准 |
    | 绝缘电阻低于规定值 | 确保清洁无残留,避免污染 |
    | 高频阻抗不达标 | 检查频率测试设置是否正确 |

    7. 总结和推荐


    Murata DLW21HN 系列凭借其优异的共模阻抗、紧凑的尺寸和稳定的性能表现,成为当前市场上的一款优秀解决方案。其卓越的EMI抑制能力使得它非常适合在对信号质量要求较高的应用场景中使用。综合来看,我们强烈推荐这一系列芯片共模扼流圈用于现代电子设备的设计中。
    结论:基于以上分析,Murata DLW21HN 系列是一款性能可靠且性价比高的电子元器件,值得优先考虑选用。

DLW21HN121HQ2L参数

参数
直流电阻 680mΩ
额定电流 200mA
线路数量 2
额定电压-AC -
额定电压-DC 20V
阻抗 120Ω@ 100MHz
电感值 -
长*宽*高 2mm*1.2mm*1mm
通用封装 0805
安装方式 板安装,水平安装,贴片安装
零件状态 在售
包装方式 卷带包装

DLW21HN121HQ2L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

DLW21HN121HQ2L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 共模滤波器 MURATA MANUFACTURING DLW21HN121HQ2L DLW21HN121HQ2L数据手册

DLW21HN121HQ2L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 2.047
6000+ ¥ 1.9758
9000+ ¥ 1.9402
15000+ ¥ 1.9224
库存: 3000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 6141
