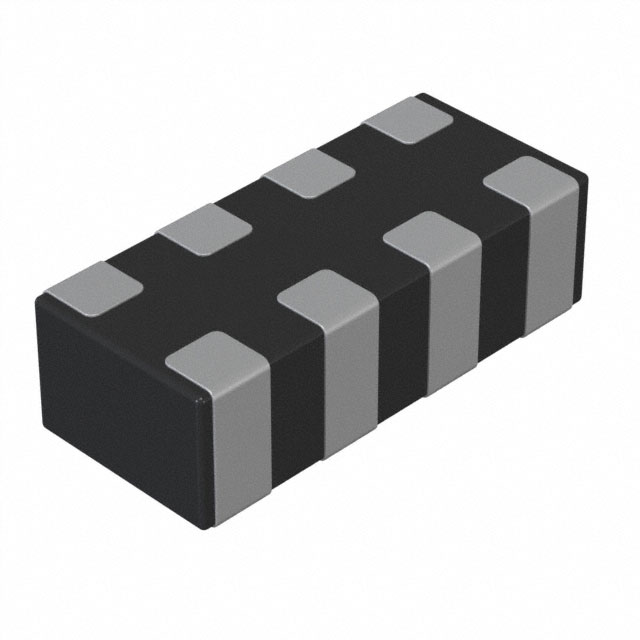

DLP1NDN900HL4L

产品分类: 共模滤波器
产品描述: 5V 5V 60mA 4 90Ω@ 100MHz 4.63Ω 0603 贴片安装 1.5mm*650μm*500μm
供应商型号: DLP1NDN900HL4L-ND
供应商: Digi-Key
标准整包数: 5000
MURATA MANUFACTURING 共模滤波器 DLP1NDN900HL4L

DLP1NDN900HL4L概述


    产品简介


    DLP1NDN系列芯片共模扼流圈阵列是村田制造的一款高性能电子元器件,主要应用于信号滤波和电磁干扰抑制等领域。这种芯片具有多种阻抗值选择(如35Ω、67Ω、90Ω),并支持不同的封装形式,适合广泛的应用场景。它通过内部结构设计和高精度工艺实现低直流电阻和高抗干扰能力,因此在高频电路设计中表现优异。典型应用包括高速数据传输线路、电源管理模块以及汽车电子系统等。

    技术参数


    | 参数名称 | 典型值 | 测试条件 |
    |
    | 额定电压(V) | 5 | DC |
    | 耐压值(V) | 12.5 | DC |
    | 工作电流(mA) | 60~100 | DC |
    | 直流电阻(Ω) | 1.8~3.7 | ±25%偏差 |
    | 绝缘电阻(MΩ) | ≥100 | 额定电压测试 |
    | 共模阻抗(Ω) | 35/67/90 | 100MHz频率下 |
    | 封装尺寸(mm) | 0.45×0.45 | 标准化规格 |
    | 操作温度范围(°C) | -40~+85 | 标准操作环境 |

    产品特点和优势


    DLP1NDN系列共模扼流圈具备以下独特功能和优势:
    1. 低直流电阻:优秀的低功耗特性,特别适合便携式设备;
    2. 高共模阻抗:有效减少高频噪声干扰,提升系统稳定性;
    3. 多样化阻抗选择:可灵活满足不同应用场景需求;
    4. 高可靠性:在极端温度(-40°C至+85°C)条件下依然保持稳定性能;
    5. 小体积设计:便于嵌入式设计,节省PCB空间;
    6. 环保合规:符合RoHS标准,无铅焊接更环保。
    这些特点使其成为高速数字通信、电源管理系统及工业控制领域的理想选择。

    应用案例和使用建议


    应用案例
    - 高速网络连接:用于网卡、路由器等设备的信号线滤波;
    - 车载电子设备:如ECU模块中的电源输入端口保护;
    - 消费类电子产品:例如笔记本电脑或平板电脑的USB接口防护。
    使用建议
    1. 在安装过程中确保正确方向,避免90度旋转安装导致短路或其他严重故障;
    2. 根据实际需要选择合适的共模阻抗值以匹配电路需求;
    3. 建议在焊接前检查焊盘与焊锡量是否符合标准,避免因过量焊接引发机械应力;
    4. 如果需要使用非标准材料(如Sn-Zn合金),需提前与制造商沟通确认兼容性。

    兼容性和支持


    - 兼容性:DLP1NDN系列支持标准的回流焊工艺,并能很好地适应多种PCB设计布局。同时,其包装形式(如塑料带卷)便于自动化生产流程集成。
    - 技术支持:Murata提供全面的技术文档和支持服务,包括样品申请、设计咨询和技术培训。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 安装后出现开路或短路现象 | 确认安装方向是否正确;检查焊盘设计是否合理 |
    | 使用过程中发热明显 | 减少焊接时间,避免过高热冲击 |
    | 绝缘电阻低于最低要求 | 存储期间注意防潮,并重新检测焊盘清洁度 |

    总结和推荐


    综上所述,DLP1NDN系列芯片共模扼流圈凭借其卓越的性能指标、灵活的应用场景以及稳定的可靠性,在电子行业中占据重要地位。尤其适合对信号纯净度要求较高的场合。对于寻求高效电磁干扰抑制解决方案的工程师来说,这款产品无疑是值得信赖的选择。因此,我们强烈推荐在相关项目中优先考虑此系列产品。

DLP1NDN900HL4L参数

参数
直流电阻 4.63Ω
额定电流 60mA
线路数量 4
额定电压-AC 5V
额定电压-DC 5V
阻抗 90Ω@ 100MHz
电感值 -
长*宽*高 1.5mm*650μm*500μm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
