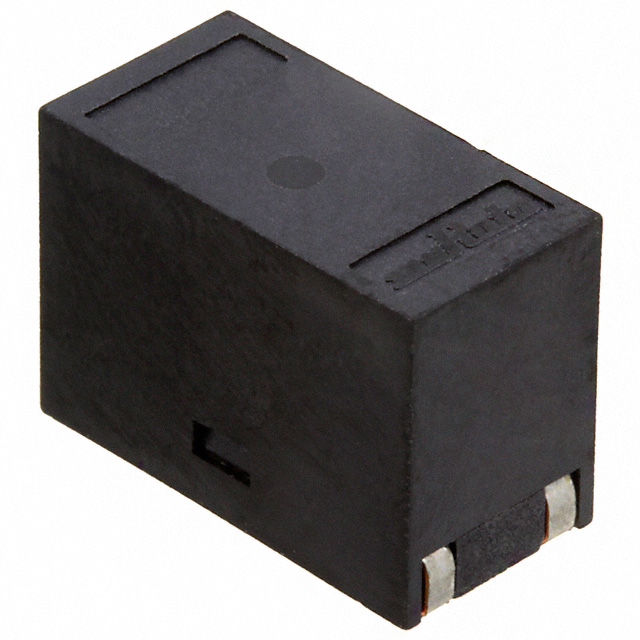

PLT10HH450180PNL

产品分类: 共模滤波器
产品描述: 300V 18A 2 800nH(Min) 45Ω@ 10MHz 1.8mΩ 垂直安装,贴片安装 12.9mm*9.1mm*9.4mm
供应商型号: 3471685
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING 共模滤波器 PLT10HH450180PNL

PLT10HH450180PNL概述

    高品质共模扼流圈产品技术手册

    产品简介


    本技术手册针对的是型号为PLT10H系列的共模扼流圈(Common-mode choke coil),由株式会社村田制作所(Murata Mfg.Co., Ltd)制造。这类电子元器件通常用于汽车电子系统,具备高效的电磁干扰(EMI)抑制能力。共模扼流圈主要用于滤除电路中的共模噪声,提高信号传输质量,广泛应用于通信设备、汽车电子、工业控制等多个领域。

    技术参数


    - 型号及特性
    - PLT10HH1026R0PNL
    - PLT10HH1026R0PNK
    - PLT10HH1026R0PNB
    - PLT10HH9016R0PNL
    - PLT10HH9016R0PNK
    - PLT10HH9016R0PNB
    - PLT10HH501100PNL
    - PLT10HH501100PNK
    - PLT10HH401100PNL
    - PLT10HH401100PNK
    - PLT10HH101150PNL
    - PLT10HH101150PNK
    - PLT10HH450180PNL
    - PLT10HH450180PNK
    - 技术规格
    - 额定阻抗(Zc,10MHz): 1000Ω (PLT10HH1026R0PNL) 至 45Ω (PLT10HH450180PNL)
    - 额定电压(V(DC)): 100V
    - 耐压值(Withstand Voltage): 250V
    - 额定电流(Rated Current): 6A (PLT10HH1026R0PNL) 至 18A (PLT10HH450180PNL)
    - 直流电阻(Rdc): 8.0mΩ (PLT10HH1026R0PNL) 至 1.3mΩ (PLT10HH450180PNL)
    - 绝缘电阻(I.R.): ≥ 10MΩ (PLT10HH1026R0PNL)
    - 电感量(L): ≥ 20μH (PLT10HH1026R0PNL)
    - 工作温度范围
    - -55℃至+125℃ (适用于PLT10HH9016R0 / PLT10HH401100/ PLT10HH101150/ PLT10HH450180)
    - -55℃至+105℃ (适用于PLT10HH1026R0 / PLT10HH501100)

    - 储存温度范围: -55℃至+125℃

    产品特点和优势


    PLT10H系列共模扼流圈具备高可靠性,符合AEC-Q200标准,具有卓越的EMI抑制性能。其额定阻抗范围广,覆盖从45Ω到1000Ω,适合不同应用场景需求。特别是其在高温下的稳定表现,使其非常适合汽车电子等严苛环境下的应用。此外,PLT10H系列还拥有较低的直流电阻,能够在不影响性能的情况下提供稳定的电流承载能力。

    应用案例和使用建议


    PLT10H系列共模扼流圈被广泛应用于汽车电子、工业自动化设备等领域,以有效滤除共模噪声。例如,在汽车车载信息系统中,使用该系列扼流圈可以显著降低电磁干扰,提高信息传输质量和稳定性。
    - 使用建议
    - 在设计电路时,确保产品安装方向正确,避免反向安装导致短路或其他故障。
    - 安装位置远离产生热量的其他元件,防止过热影响产品性能。
    - 设计电路板时考虑产品的散热需求,避免因温度过高而导致性能下降。


    兼容性和支持


    PLT10H系列共模扼流圈具有良好的兼容性,可与其他常见的汽车电子元器件一起使用。同时,制造商提供了全面的技术支持,包括详细的安装指南、性能测试结果和售后维护服务,帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题: 在高温环境下,共模扼流圈的性能是否会受到影响?
    - 解答: 不会影响。根据测试数据显示,PLT10H系列共模扼流圈能够在-55℃至+125℃的温度范围内正常工作,满足了汽车电子应用中的严格要求。

    - 问题: 产品出现焊接问题,如何解决?
    - 解答: 请严格按照推荐的焊接条件进行焊接,如预热时间、峰值温度等。如果焊接效果不佳,建议联系制造商获取技术支持。

    总结和推荐


    综上所述,PLT10H系列共模扼流圈是一款高性能、高可靠性的电子元器件,特别适用于需要高效EMI抑制的应用场合。其广泛的额定阻抗范围、出色的耐温性能以及强大的技术支持使其在市场上具备很高的竞争力。对于寻求高质量EMI解决方案的工程师来说,这是一个非常值得考虑的选择。因此,我们强烈推荐在相关应用中使用这一系列产品。

PLT10HH450180PNL参数

参数
电感值 800nH(Min)
直流电阻 1.8mΩ
额定电流 18A
线路数量 2
额定电压-AC -
额定电压-DC 300V
阻抗 45Ω@ 10MHz
长*宽*高 12.9mm*9.1mm*9.4mm
安装方式 垂直安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
