DLW5ATH500MQ2L

产品分类: 共模滤波器
产品描述: Murata 共模电感 DLW5ATH系列, 50 Ω
供应商型号: DLW5ATH500MQ2L
供应商: 云汉优选
标准整包数: 10

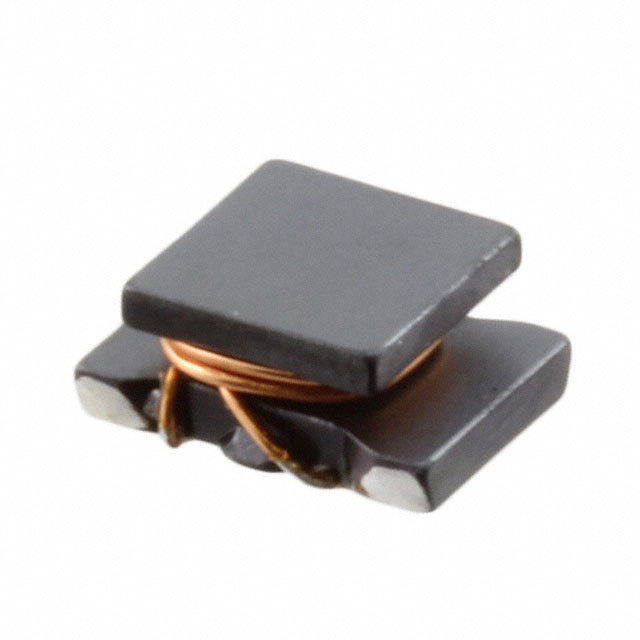

MURATA MANUFACTURING 共模滤波器 DLW5ATH500MQ2L

DLW5ATH500MQ2L概述


    产品简介


    本手册介绍的是来自Murata制造公司的电感线圈——Wire Wound Chip Common Mode Choke Coil DLW5ATHMQ系列。该系列专为汽车电子设计,满足AEC-Q200标准。电感线圈的主要功能是抑制共模噪声,广泛应用于汽车电子系统中以提高系统的稳定性和可靠性。

    技术参数


    | 参数 | 值 |

    | 封装尺寸 | 5.0mm x 3.6mm |
    | 阻抗(10 MHz下典型值) | 见型号表 |
    | 额定电压(直流) | 50V |
    | 耐压(直流) | 2.5倍额定电压 |
    | 额定电流(取决于温度) | 见图示 |
    | 直流电阻(最大值) | 见型号表 |
    | 绝缘电阻(最小值) | 10 MΩ |
    | ESD等级 | 2.2 kV @ 105℃, 125℃ |

    产品特点和优势


    - 高可靠性:满足AEC-Q200标准,适用于严苛的汽车电子环境。
    - 低直流电阻:降低损耗,提高效率。
    - 宽温度范围:能够在-40℃至+125℃的温度范围内正常工作。
    - 出色的阻抗特性:10 MHz和100 MHz下的阻抗分别为几kΩ到几百kΩ不等,非常适合共模噪声抑制应用。

    应用案例和使用建议


    - 汽车电子系统:如车身控制模块(BCM)、发动机管理系统(EMS)、车身控制系统等。
    - 使用建议:确保安装方向正确,避免逆向安装造成短路或其他故障。建议在安装前预热,并遵循推荐的焊接条件,以减少机械应力对产品的影响。

    兼容性和支持


    - 兼容性:本产品与其他采用相同封装标准的电路板和组件兼容。
    - 支持:Murata提供详细的测试报告和技术支持,确保产品符合AEC-Q200标准要求。

    常见问题与解决方案


    1. 问:产品在高温环境下运行是否会损坏?
    - 答:不会,本产品已通过高温暴露试验,可在高达125℃的环境中正常运行。
    2. 问:焊接过程中如何避免损伤?
    - 答:请严格按照推荐的焊接条件操作,确保预热充分,焊接时间不超过推荐时间。

    总结和推荐


    综上所述,Murata的Wire Wound Chip Common Mode Choke Coil DLW5ATHMQ系列是一款高性能、高可靠性的电感线圈,适用于多种汽车电子系统。其出色的共模噪声抑制能力使其成为众多电子工程师的首选。强烈推荐在类似应用中选用此产品,尤其是对可靠性有严格要求的应用场合。

DLW5ATH500MQ2L参数

参数
线路数量 2
额定电压-AC -
额定电压-DC 50V
阻抗 50Ω@ 100MHz
电感值 -
直流电阻 13mΩ
额定电流 4A
长*宽*高 5mm*3.6mm*2.35mm
安装方式 水平安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

DLW5ATH500MQ2L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

DLW5ATH500MQ2L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 共模滤波器 MURATA MANUFACTURING DLW5ATH500MQ2L DLW5ATH500MQ2L数据手册

DLW5ATH500MQ2L封装设计

查看详情并下载
Symbol
Footprint
3D Model
