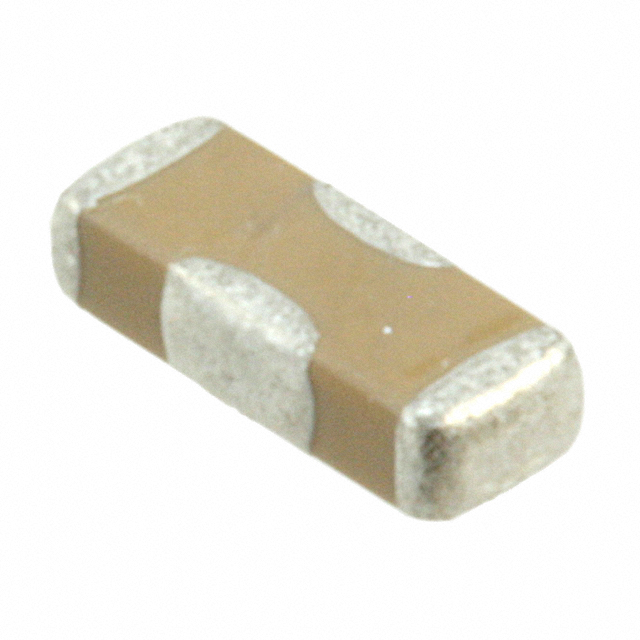

NFM3DCC471R1H3L

产品分类: 其他固定电容
产品描述: 2000h -20%~50% X7R 300mA 50V 50V 50V 300mΩ 陶瓷 1 470pF 1205 贴片安装 3.2mm*1.25mm*1.25mm
供应商型号: 19M-NFM3DCC471R1H3L
供应商: 云汉优选
标准整包数: 4000
MURATA MANUFACTURING 其他固定电容 NFM3DCC471R1H3L

NFM3DCC471R1H3L概述

    高频陶瓷电容器NFM3DCC471R1H3 技术手册

    1. 产品简介


    高频陶瓷电容器(NFM3DCC471R1H3)是一种适用于通用电子设备的三层低ESL片式多层陶瓷电容器(EMIFIL)。该产品主要用于各种需要高稳定性和高可靠性的电路设计中,例如通信设备、计算机及外围设备、消费电子等。它具有出色的电容稳定性,能够在较宽的温度范围内保持稳定的性能,适用于多种复杂的工作环境。

    2. 技术参数


    | 参数 | 值 |

    | 产品型号 | NFM3DCC471R1H3 |
    | 电容值 | 470pF(容差:+50%/-20%) |
    | 额定电压 | DC 50V |
    | 最大电流 | 300mA |
    | 尺寸 | 1205 |
    | 直流电阻 | 300mΩ最大 |
    | 绝缘电阻 | 1000MΩ最小 |
    | 工作温度范围 | -55°C 至 125°C |
    | 存储温度范围 | -55°C 至 125°C |

    3. 产品特点和优势


    - 高频响应:由于采用了三层低ESL设计,确保了出色的高频响应性能。
    - 宽温范围:在极端环境下仍能保持稳定的电容值,适应性强。
    - 高可靠性:采用了优质的陶瓷材料,经过严格的机械和环境测试,保证长期稳定运行。
    - 耐高温性能:可在高达125°C的温度下工作,适合恶劣的工业环境。

    4. 应用案例和使用建议


    应用案例:
    - 电源滤波:在电源设计中用于滤除噪声,提高电源的稳定性和效率。
    - 信号耦合:在通信设备中用于信号传输,确保信号的完整性。
    使用建议:
    - 避免热应力:当安装位置靠近发热元件时,要确保散热良好,避免热应力对电容器造成损坏。
    - 安装位置选择:尽量避免安装在板边缘,减少机械应力。

    5. 兼容性和支持


    - 兼容性:可广泛应用于各类电路板设计中,与其他标准电子元件高度兼容。
    - 支持和服务:厂家提供详细的技术文档和支持服务,包括详细的安装指南和维护手册,以确保用户能够充分利用产品特性。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器出现过热现象 | 检查电路设计是否存在电流过载,必要时更换散热组件。 |
    | 安装后发现电容值变化 | 确保焊接质量和安装位置正确,避免机械应力。 |
    | 使用过程中发生开路 | 检查电路连接是否完好,确认电容器未受损。 |

    7. 总结和推荐


    总结:
    - 优点:NFM3DCC471R1H3具有优异的高频响应能力、宽温范围和高可靠性,特别适合需要长时间稳定工作的应用环境。
    - 推荐:鉴于其卓越的性能和广泛的应用场景,强烈推荐在需要高性能、高可靠性的电路设计中使用该产品。
    通过以上分析,NFM3DCC471R1H3展示了其在不同应用领域的强大潜力,特别是在需要高频响应和宽温范围的场景中表现尤为突出。如果你的应用需要上述特性,那么该产品无疑是你的理想选择。同时,良好的技术支持和兼容性也为其加分不少,使它成为市场上极具竞争力的产品之一。请务必遵循安装指南和注意事项,以确保最佳性能和最长使用寿命。

NFM3DCC471R1H3L参数

参数
额定电压-DC 50V
额定电压 50V
ESR-等效串联电阻 300mΩ
电容值 470pF
额定电压-AC 50V
介电材料 陶瓷
容差 -20%~50%
电容个数 1
纹波电流 300mA
温度系数 X7R
工作寿命 2000h
长*宽*高 3.2mm*1.25mm*1.25mm
通用封装 1205
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NFM3DCC471R1H3L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NFM3DCC471R1H3L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 其他固定电容 MURATA MANUFACTURING NFM3DCC471R1H3L NFM3DCC471R1H3L数据手册

NFM3DCC471R1H3L封装设计

查看详情并下载
Symbol
Footprint
3D Model
