DLW21HN670HQ2L

产品分类: 共模滤波器
产品描述: 20V 240mA 2 67Ω@ 100MHz 490mΩ 0805 水平安装,贴片安装 2mm*1.2mm*1mm
供应商型号: DLW21HN670HQ2L
供应商: 国内现货
标准整包数: 3000

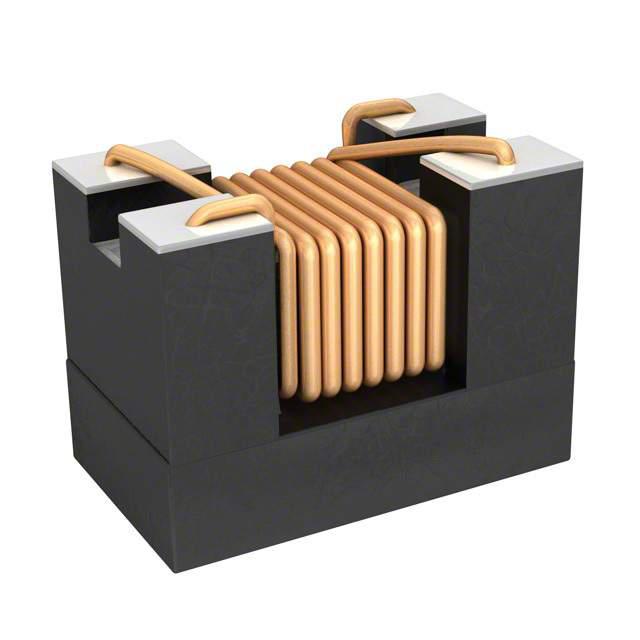

MURATA MANUFACTURING 共模滤波器 DLW21HN670HQ2L

DLW21HN670HQ2L概述

    电子元器件技术手册:芯片共模扼流圈(Chip Common Mode Choke Coil)

    产品简介


    本手册涵盖的是村田制造公司(Murata MFG.CO., LTD)的“DLW21HHQ”系列芯片共模扼流圈。该类产品主要用于抑制高频噪声,广泛应用于电源线、信号线以及其他需要电磁干扰滤波的应用场合,如通信设备、工业控制设备、医疗设备和汽车电子等。

    技术参数


    | 项目 | 规格 |
    | : | : |
    | 额定阻抗(100MHz) | 67Ω 至 120Ω |
    | 额定电压 | 20V DC |
    | 耐压能力 | 2.5 倍额定电压 |
    | 额定电流 | 240 mA |
    | 直流电阻(最大值) | 0.49Ω 至 0.68Ω |
    | 绝缘电阻(最小值) | 10MΩ |
    工作环境
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    - 测试环境温度:20±2°C
    - 测试环境湿度:60%至70% RH

    产品特点和优势


    该系列产品的主要特点包括:
    - 优秀的共模阻抗特性,能在高频率下提供出色的噪声抑制效果。
    - 高耐压能力和低直流电阻,确保在多种复杂环境中稳定运行。
    - 小巧的封装设计(尺寸:2.0mm x 1.2mm),适用于高密度安装要求。
    - 符合RoHS标准,环保且适用于各类严格的安全规范。
    这些特点使该产品成为许多行业应用的理想选择,尤其是对电磁兼容性有较高要求的场合。

    应用案例和使用建议


    根据技术手册中的信息,该共模扼流圈可以用于各种电源和信号线路的噪声抑制。例如,在高速数据传输系统中,该组件能有效过滤高频噪声,保证信号的完整性;在汽车电子设备中,它能够保护敏感电路不受电噪干扰的影响。
    使用建议:
    - 在安装时应注意避免直接对产品施加机械应力,以防止损坏。
    - 确保焊接条件符合标准,特别是在使用回流焊时。
    - 设计PCB布局时,应考虑合理间距和避免热应力集中,以减少焊接后可能出现的不良问题。

    兼容性和支持


    - 该产品可与多种主流焊锡材料兼容,如Sn-3.0Ag-0.5Cu。
    - 村田提供了详尽的技术文档和支持服务,确保客户能够正确理解和应用产品。

    常见问题与解决方案


    1. 问题:如何测量共模阻抗?
    - 解决方案: 使用合适的测试设备,按照手册中描述的方法进行校准和测量,修正可能的误差。
    2. 问题:如何处理焊接后的清洁?
    - 解决方案: 采用符合规定的清洁剂,并严格遵守手册中的清洗步骤和条件,以确保彻底去除残余物质。

    总结和推荐


    综上所述,村田制造的DLW21HHQ系列芯片共模扼流圈凭借其优异的噪声抑制能力、良好的稳定性和适中的价格,成为众多应用领域的理想选择。无论是对于开发人员还是终端用户,这款产品都展示了高度的专业水平和可靠性能,强烈推荐在相关领域中采用此款产品。

DLW21HN670HQ2L参数

参数
直流电阻 490mΩ
额定电流 240mA
线路数量 2
额定电压-AC -
额定电压-DC 20V
阻抗 67Ω@ 100MHz
电感值 -
长*宽*高 2mm*1.2mm*1mm
通用封装 0805
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 卷带包装

DLW21HN670HQ2L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

DLW21HN670HQ2L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 共模滤波器 MURATA MANUFACTURING DLW21HN670HQ2L DLW21HN670HQ2L数据手册

DLW21HN670HQ2L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 2.047
6000+ ¥ 1.9758
9000+ ¥ 1.9402
15000+ ¥ 1.9224
库存: 3000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 6141
