首页  >  产品百科  >  XRCGB27M120F3M01R0

XRCGB27M120F3M01R0

产品分类: 无源晶振
产品描述: 8pF ±30ppm ±40ppm 27.12MHz 150Ω 150μW 贴片安装 2mm*1.6mm*700μm
供应商型号: SYE-XRCGB27M120F3M01R0
供应商: 海外现货
标准整包数: 1

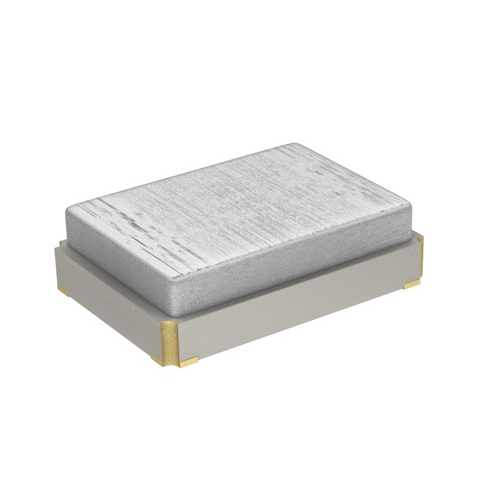

MURATA MANUFACTURING 无源晶振 XRCGB27M120F3M01R0

XRCGB27M120F3M01R0概述

    # 高品质石英晶体单元技术手册

    产品简介


    本产品为Murata Manufacturing Co., Ltd.出品的石英晶体单元,型号为XRCGB27M120F3M01R0。该产品主要作为时基振荡器用于微控制器等精密设备中。该石英晶体单元采用先进的封装工艺,能够提供稳定可靠的频率参考源,适用于消费电子、通信设备、工业控制等领域。
    主要功能
    - 提供稳定的27.1200 MHz标准频率输出。
    - 支持-30°C至+85°C宽工作温度范围。
    - 精确频率稳定性和低功耗设计。
    应用领域
    - 微处理器和微控制器的时间基准电路。
    - 数据通信系统的时钟同步。
    - 音频视频设备中的频率合成。
    - 工业自动化与控制领域的定时系统。

    技术参数


    以下为主要技术指标:
    - 公称频率: 27.1200 MHz
    - 频率容差: ±30 ppm以内(max.)
    - 频率温度稳定性: ±40 ppm以内(-30°C至+85°C)
    - 负载电容: 8.0 ±0.1 pF
    - 等效串联电阻(ESR): ≤150 Ω(max.)
    - 绝缘电阻: ≥500 MΩ(DC 10V施加时)
    - 驱动功率: 150 μW(max.)
    工作条件:
    - 操作温度范围: -30°C 至 +85°C
    - 存储温度范围: -55°C 至 +85°C
    - 输入电压: DC 6V以下
    - 最大输入信号幅度: AC 15 Vp-p

    产品特点和优势


    1. 高精度频率输出: 频率容差仅为±30 ppm,确保设备运行的精确性。
    2. 宽温域适应性: 在极端环境下仍能保持稳定性能。
    3. 卓越的抗震性能: 经过严格机械测试,适合恶劣工作环境。
    4. 低功耗设计: 驱动功率仅为150 μW,延长设备续航时间。
    5. 小型封装: 体积小巧,易于集成到各种紧凑型设计中。
    应用案例与使用建议
    典型应用场景
    - 微控制器时钟电路: 为嵌入式系统提供精准的时钟信号。
    - 无线通信模块: 提供稳定的频率参考以增强信号处理能力。
    - 音频处理单元: 提升音质并减少失真。
    使用建议
    - 确保焊接过程中避免对器件施加过大压力,以免损坏内部结构。
    - 将器件安装在远离大电流信号线的位置,以防电磁干扰。
    - 使用指定的焊接参数进行回流焊,如推荐的预热阶段为150°C至180°C,加热速率为220°C以上/min。

    兼容性和支持


    本产品完全符合RoHS环保标准,与主流PCB设计软件兼容良好。Murata公司提供全面的技术支持服务,包括样品请求、设计咨询和技术文档下载等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 发振停止 | 检查电路连接是否正确 |
    | 输出频率偏移较大 | 调整负载电容值 |
    | 焊接后出现裂纹 | 使用正确的焊接温度曲线 |

    总结和推荐


    综合评价,XRCGB27M120F3M01R0是一款高性能、高可靠性的石英晶体单元,非常适合需要高精度频率源的应用场合。其紧凑的设计、广泛的温度适应性和优秀的机械稳定性使其在市场上具有很强的竞争优势。我们强烈推荐此产品给寻求高性能解决方案的工程师和设计师们。

XRCGB27M120F3M01R0参数

参数
频率 27.12MHz
驱动电平 150μW
负载电容 8pF
频率稳定性 ±40ppm
频率容差 ±30ppm
等效串联电阻 150Ω
长*宽*高 2mm*1.6mm*700μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XRCGB27M120F3M01R0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCGB27M120F3M01R0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCGB27M120F3M01R0 XRCGB27M120F3M01R0数据手册

XRCGB27M120F3M01R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2728 ¥ 2.2861
3000+ $ 0.2232 ¥ 1.8704
9000+ $ 0.2232 ¥ 1.8704
库存: 1479
起订量: 1094 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 2286.1
