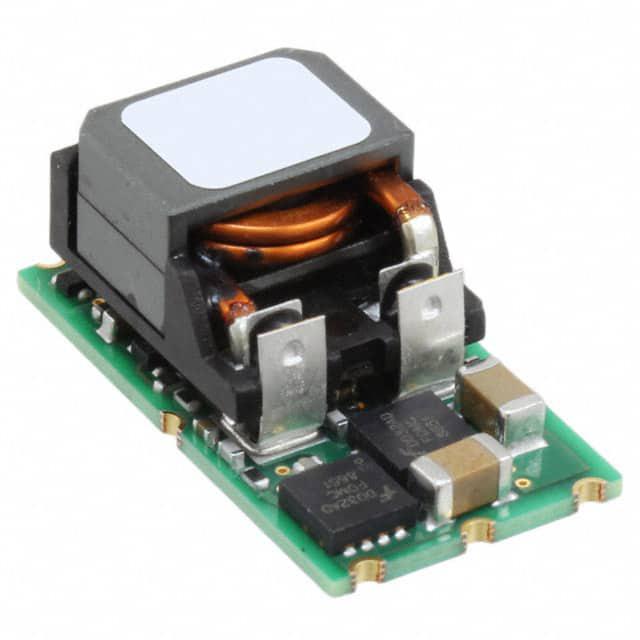

OKL2-T/12-W12N2-C

产品分类: DC-DC稳压器
产品描述: 400KHz Adjustable 1 690mV~5.5V 690mV 14V 4.5V LGA 贴片安装,黏合安装 20.3mm*11.4mm*8.5mm
供应商型号: OKL2-T/12-W12N2-C
供应商: 国内现货
标准整包数: 250
MURATA MANUFACTURING DC-DC稳压器 OKL2-T/12-W12N2-C

OKL2-T/12-W12N2-C概述


    产品简介


    OKL2-T/12-W12系列电源转换器是来自Murata Power Solutions的一款微型非隔离式点负载(Point-of-Load, PoL)DC-DC电源转换器,适用于嵌入式应用。该转换器采用Land Grid Array (LGA)封装,尺寸仅为0.8 x 0.45 x 0.34英寸(20.32 x 11.43 x 8.55毫米)。这款电源转换器广泛应用于CPU供电、数据通信/电信系统、分布式总线架构(DBA)、可编程逻辑及混合电压系统等场景。输入电压范围为4.5到14伏直流电(Vdc),最大输出电流可达12安培(A)。

    技术参数


    - 输入电压范围:4.5至14Vdc
    - 输出电压范围:0.69至5.5Vdc
    - 最大输出电流:12A
    - 额定功率:60W
    - 效率:最高达95%
    - 封装尺寸:0.8 x 0.45 x 0.34英寸(20.32 x 11.43 x 8.55毫米)
    - 重量:0.1盎司(2.78克)
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-55°C至+125°C
    - 电气特性:高频率同步整流器(400 kHz),宽输入电压范围(4.5至14Vdc),短路保护、过热保护和过电流保护。

    产品特点和优势


    - iLGA设计:具备可检查的Land Grid Array封装,提升产品的可靠性和稳定性。
    - 多功能性和灵活性:输入电压范围广(4.5至14Vdc),可编程输出电压(0.69至5.5Vdc),支持高达12安培的输出电流。
    - 高效能:转换效率高达95%,适合于各种高性能应用。
    - 全面的保护机制:内置过温、过流和短路保护,确保安全运行。
    - 低噪音和高稳定性:低纹波噪声(≤100mV p-p),高精度调节(±0.4%),支持遥感控制。
    - 绿色环保:符合RoHS-6标准,无害物质合规。

    应用案例和使用建议


    应用案例:
    OKL2-T/12-W12系列电源转换器特别适合用于高密度计算和数据中心的CPU供电系统。例如,在数据中心服务器中,这种转换器可以有效地为多核处理器提供稳定可靠的电力供应。
    使用建议:
    - 确保安装时外部输入保险丝F1以增强安全性。
    - 在安装过程中,应合理配置接地平面并选择适当的铜箔厚度以优化散热效果。
    - 根据具体的应用需求调整输出电压,但注意不得超过最大功率限制。

    兼容性和支持


    OKL2-T/12-W12系列电源转换器支持广泛的输入电压和输出电压组合,并且与大多数现有的电子系统兼容。Murata Power Solutions为用户提供详尽的技术支持和维护服务,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    - Q1: 转换器是否支持远程关断控制?
    - A1: 支持。用户可以选择正逻辑或负逻辑来实现远程关断控制。

    - Q2: 输出端如何防止反向电流?
    - A2: 转换器的设计不建议输出端存在显著的反向电流,因此建议外加二极管进行保护。
    - Q3: 当输入电压低于额定值时会发生什么?
    - A3: 输入电压低于额定值时,转换器会自动关闭。一旦输入电压恢复到正常范围内,转换器将尝试重新启动。

    总结和推荐


    综上所述,OKL2-T/12-W12系列电源转换器凭借其高效的性能、丰富的保护功能以及广泛的适用范围,在众多高性能应用场合表现出色。无论是数据中心、工业自动化还是其他高端电子产品领域,该系列产品均是一个值得信赖的选择。强烈推荐给需要高效率、稳定可靠电源解决方案的专业用户。

OKL2-T/12-W12N2-C参数

参数
输出类型 Adjustable
功能 -
最小输出电压 690mV
拓扑 -
同步整流器 -
开关频率 400KHz
最大输入电压 14V
输出数量 1
最小输入电压 4.5V
最大输出电压 690mV~5.5V
长*宽*高 20.3mm*11.4mm*8.5mm
通用封装 LGA
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

OKL2-T/12-W12N2-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

OKL2-T/12-W12N2-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING OKL2-T/12-W12N2-C OKL2-T/12-W12N2-C数据手册

OKL2-T/12-W12N2-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
