首页  >  产品百科  >  UHE-5/5000-Q12-C

UHE-5/5000-Q12-C

产品分类: DC-DC稳压器
产品描述: 1 5V 36V 9V 通孔安装 50.8mm*40.6mm*10.2mm
供应商型号: SXE-UHE-5/5000-Q12-C
供应商: 海外现货
标准整包数: 1

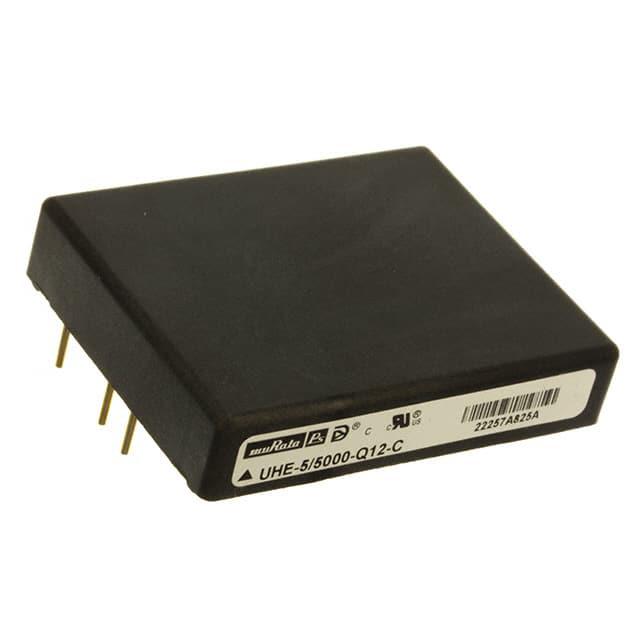

MURATA MANUFACTURING DC-DC稳压器 UHE-5/5000-Q12-C

UHE-5/5000-Q12-C概述


    产品简介


    UHE系列是隔离型高效率直流到直流(DC/DC)转换器,尺寸为1.6英寸×2英寸,功率输出范围从12瓦到30瓦。这些转换器提供10安培至2安培的电流输出,适用于多种输入电压范围,如9至75伏特。UHE系列的产品广泛应用于电信、工业自动化、航空航天和医疗设备等领域,因为它们具有高效率和紧凑的设计。

    技术参数


    输出参数
    - 输出电压配置:
    - 1.2V, 1.5V, 1.8V, 2.5V, 3.3V, 5V, 12V, 15V
    - 最大输出电流:
    - 10安培(某些型号)
    - 2安培(某些型号)
    输入参数
    - 输入电压范围:
    - D12模型:9-18伏特
    - Q12模型:9-36伏特
    - D24模型:18-36伏特
    - Q48模型:18-75伏特
    - D48模型:36-75伏特
    效率和性能
    - 效率: 高达91.5%
    - 动态负载响应: ±3%的负载阶跃响应时间在200微秒内
    - 启动时间: 典型值8毫秒
    工作环境
    - 操作温度范围: -40°C至+85°C
    - 存储温度范围: -55°C至+125°C

    产品特点和优势


    UHE系列DC/DC转换器的主要优势如下:
    - 高效性: 高达91.5%的效率使得全功率运行可以达到+60°C的环境温度。
    - 紧凑设计: 尺寸仅为1.6英寸×2英寸×0.4英寸,符合标准的2英寸×2英寸针脚布局。
    - 安全保护: 包含输入过压和欠压保护、输出过压保护、短路保护和热关断等功能。
    - 灵活性: 提供正逻辑和负逻辑的启停控制,并且可以根据需要增加感测引脚。

    应用案例和使用建议


    UHE系列广泛应用于各种工业和通信设备中。例如,在通信基站中,这些转换器可以确保稳定可靠的电源供应,同时满足紧凑空间的需求。使用建议如下:
    - 正确连接感测引脚: 在低电压模型(1.2V至5V)中,安装可选的感测引脚以实现远程负载调节或电流共享。
    - 避免过度滤波: 使用尽可能少的输出滤波器,避免过度滤波导致瞬态响应变慢或动态性能下降。

    兼容性和支持


    - 兼容性: UHE系列与其他Murata Power Solutions的电子元件高度兼容。
    - 技术支持: Murata Power Solutions提供全面的技术支持和维护服务,包括详细的用户手册和技术文档。

    常见问题与解决方案


    1. 问题: 启动时无法正常工作。
    - 解决方案: 确保输入电压在规定的范围内,并检查是否有正确的外部电容器连接。
    2. 问题: 输出电压不稳定。
    - 解决方案: 检查感测引脚是否正确连接,确保适当的负载条件,并调整输出电压修剪引脚。

    总结和推荐


    综上所述,UHE系列DC/DC转换器以其高效率、紧凑设计和多种保护功能在市场上具有显著优势。其广泛的电压和电流配置使其适用于多种应用场景,尤其适合要求高可靠性和紧凑设计的场合。强烈推荐使用UHE系列DC/DC转换器来提高系统的整体性能和可靠性。

UHE-5/5000-Q12-C参数

参数
最大输入电压 36V
同步整流器 -
功能 -
最小输出电压 -
拓扑 -
输出数量 1
开关频率 -
最大输出电压 5V
最小输入电压 9V
输出类型 -
长*宽*高 50.8mm*40.6mm*10.2mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

UHE-5/5000-Q12-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

UHE-5/5000-Q12-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING UHE-5/5000-Q12-C UHE-5/5000-Q12-C数据手册

UHE-5/5000-Q12-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 770.1104
5+ ¥ 739.306
10+ ¥ 616.0883
库存: 55
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 770.11
