MYMGK1R806FRSR

产品分类: DC-DC稳压器
产品描述: 1 700mV~1.8V 700mV 5.5V 4.5V 贴片安装,黏合安装 9mm*7.5mm*5mm
供应商型号: CSJ-ST65838999
供应商: 海外现货
标准整包数: 1

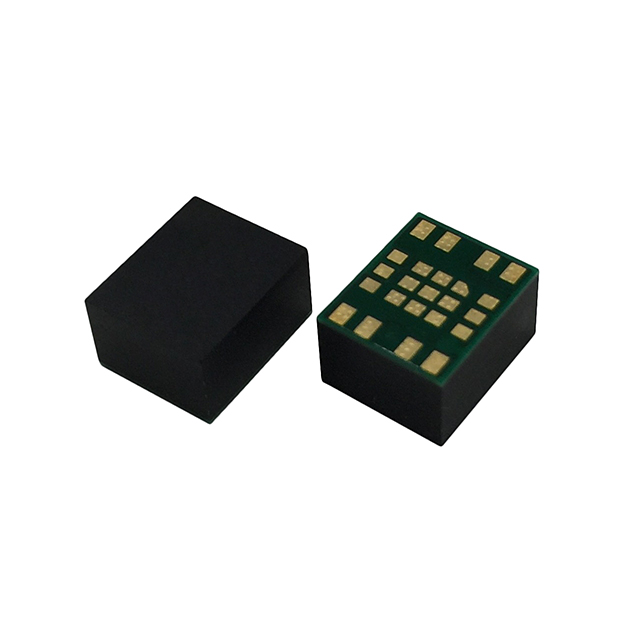

MURATA MANUFACTURING DC-DC稳压器 MYMGK1R806FRSR

MYMGK1R806FRSR概述


    产品简介


    MYMGK1R806FRSR/MYMGK00506ERSR 是一款迷你型单块式非隔离点负载(PoL)DC-DC电源转换器,专为嵌入式应用设计。该系列产品的输出电流最高可达6A,输入电压范围分别为4.5至5.5Vdc(MYMGK1R806FRSR)或8.0至14.0Vdc(MYMGK00506ERSR)。这些转换器适用于各种应用,如为FPGA/CPU供电、数据中心通信系统、分布式总线架构(DBA)、可编程逻辑和混合电压系统等。

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 4.5-5.5Vdc 或 8.0-14.0Vdc |
    | 输出电流 | 最大6A |
    | 工作温度范围 | -40°C 至 +125°C |
    | 转换效率 | 高达95% |
    | 输出电压调节范围 | MYMGK1R806FRSR: 0.7-1.8Vdc
    MYMGK00506ERSR: 0.7-5.0Vdc |
    | 过载保护 | 输出短路保护、过电流保护 |
    | 封装尺寸 | 9.0 x 7.5 x 5.0 mm |
    | 认证 | 符合UL-60950-1, CSA-C22.2 No. 60950-1, IEC/EN60950-1标准 |

    产品特点和优势


    - 高度集成化:封装小巧,适合紧凑的设计需求。
    - 高效率:高达95%的转换效率,提高了系统的能效。
    - 快速响应:能够迅速应对负载变化,保持输出稳定。
    - 可靠性高:通过高温冲击测试,可靠性能优异。
    - 多功能控制:具备UVLO(欠压锁定)、电源良好信号(Power Good)和ON/OFF控制功能。

    应用案例和使用建议


    该系列DC-DC转换器广泛应用于各种嵌入式系统中。例如,在数据中心通信系统中,它们可以为多个设备提供稳定的电力供应。在分布式总线架构(DBA)系统中,这些转换器能够灵活地调整输出电压以适应不同的需求。
    使用建议:
    1. 确保输入电压稳定,避免低电压导致转换器关闭。
    2. 在负载较大时,建议增加外部滤波电容以进一步降低输出噪声。
    3. 保持适当的散热,特别是在高温环境下使用时。

    兼容性和支持


    该产品设计用于与各类标准电子元器件和设备兼容。Murata公司提供详细的安装指南和技术支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压不稳定 | 使用稳压电源确保电压稳定 |
    | 输出电压波动大 | 检查并调整外部电容的值,确保满足要求 |
    | 转换效率低 | 确认输入电压和负载电流在额定范围内 |
    | 转换器自动关机 | 检查输入电压是否低于最低阈值 |

    总结和推荐


    MYMGK1R806FRSR/MYMGK00506ERSR系列DC-DC转换器凭借其紧凑的设计、高效率、快速响应能力和卓越的可靠性,在嵌入式系统中表现出色。适用于多种应用场景,具有较强的市场竞争力。推荐给需要高效、稳定电源转换解决方案的用户。
    综上所述,这款转换器是一款非常优秀的电子元器件,值得用户选择。

MYMGK1R806FRSR参数

参数
最大输出电压 700mV~1.8V
最大输入电压 5.5V
开关频率 -
同步整流器 -
拓扑 -
输出类型 -
功能 -
最小输入电压 4.5V
输出数量 1
最小输出电压 700mV
长*宽*高 9mm*7.5mm*5mm
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

MYMGK1R806FRSR厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

MYMGK1R806FRSR数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING MYMGK1R806FRSR MYMGK1R806FRSR数据手册

MYMGK1R806FRSR封装设计

查看详情并下载
Symbol
Footprint
3D Model
