NTE1215MC

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, NTE系列, 10.8 → 13.2 V 直流输入, 15V 直流输出, 1W
供应商型号: NTE1215MC
供应商: 国内现货
标准整包数: 1

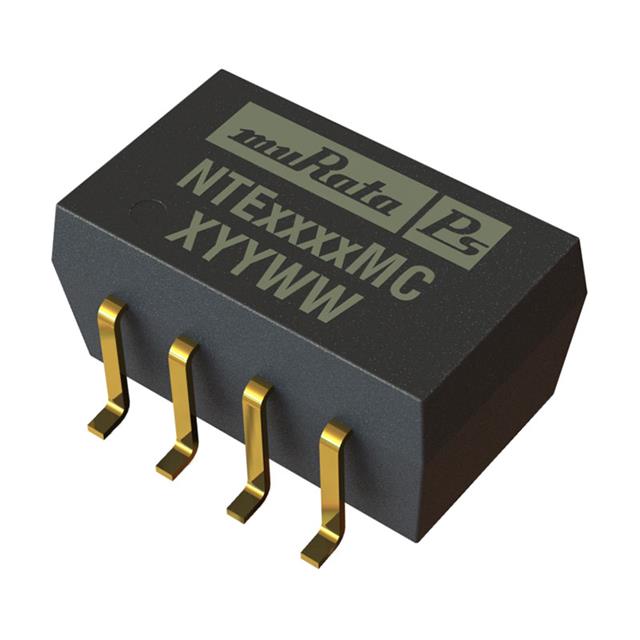

MURATA MANUFACTURING DC-DC稳压器 NTE1215MC

NTE1215MC概述

    NTE系列:微型表面贴装DC/DC转换器

    产品简介


    NTE系列是Murata Power Solutions公司生产的隔离式1W单输出微型表面贴装DC/DC转换器。这些转换器采用引线框架技术和模塑封装技术,为混合电路带来了集成电路风格的包装优势。它们适用于所有需要高产量生产的应用场景。

    技术参数


    以下是NTE系列转换器的主要技术规格和性能参数:
    - 输入电压范围:
    - 3.3V输入类型:2.97V至3.63V
    - 5V输入类型:4.5V至5.5V
    - 12V输入类型:10.8V至13.2V
    - 输出电压:3.3V、5V、9V、12V、15V
    - 最大输出电流:303mA(NTE0303MC),200mA(NTE0505MC),200mA(NTE1205MC)
    - 效率:最高可达78%
    - 隔离电压:1kVDC
    - 切换频率:110kHz
    - 内部功耗:600mW
    - 温度范围:工作温度范围-40°C到85°C
    - 存储温度范围:-55°C到125°C

    产品特点和优势


    - 环保合规:符合RoHS标准
    - 引线框架技术:保证高可靠性
    - 单一隔离输出:提高安全性
    - 高效率:高达78%
    - 高功率密度:1.8W/cm³
    - 宽温度性能:在全1瓦负载下,可在-40°C到85°C范围内工作
    - 安全认证:UL 94V-0等级材料
    - 定制解决方案:提供多种定制选项

    应用案例和使用建议


    NTE系列DC/DC转换器适用于多种应用场景,如通信设备、工业控制系统和医疗设备等。以下是一些使用建议:
    - 最小负载:为了满足数据表中的规格要求,最小负载必须为额定负载的10%以上。低于此值可能导致输出电压显著升高。
    - 启动时间:由于输出电容的影响,启动时间可能延长。建议最大输出电容不超过10μF。

    兼容性和支持


    NTE系列支持RoHS焊接系统,并且兼容Sn/Pb焊接系统。这些转换器还具有MSL1 PSL R7F的分类,意味着无限的地板寿命和峰值回流温度限制。Murata Power Solutions公司提供了详尽的支持文档和技术咨询,以确保用户能够充分利用这些转换器的优势。

    常见问题与解决方案


    - 问题:启动时输出电压不稳定
    - 解决方案:增加输入电容至10μF,减少启动时的电容值。
    - 问题:过高的反射纹波电流导致干扰
    - 解决方案:使用更高阻抗的输出电容来降低纹波电流。
    - 问题:长时间高电压隔离测试导致隔离能力下降
    - 解决方案:减少测试电压至规定电压的80%,以保护绝缘层不受损坏。

    总结和推荐


    NTE系列微型表面贴装DC/DC转换器具备高效能、高可靠性和宽温度范围的优点,适合各种高要求的应用场景。通过严格的生产测试和环保材料的应用,使其成为市场上极具竞争力的产品之一。强烈推荐在高产量和高可靠性需求的应用中选用NTE系列转换器。

NTE1215MC参数

参数
开关频率 -
功能 -
最大输入电压 13.2V
输出类型 -
拓扑 -
同步整流器 -
最小输入电压 10.8V
最大输出电压 15V
最小输出电压 -
输出数量 1
长*宽*高 12.7mm*7.6mm*6.6mm
通用封装 SMD
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

NTE1215MC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NTE1215MC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING NTE1215MC NTE1215MC数据手册

NTE1215MC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
9+ ¥ 61.9089
18+ ¥ 60.9468
库存: 84
起订量: 10 增量: 0
交货地:
最小起订量为:9
合计: ¥ 557.18
直接购买
加入购物车
