UWS-12/4.5-Q48NM-C

产品分类: DC-DC稳压器
产品描述: 260KHz Fixed 1 12V 75V 18V 贴片安装,黏合安装 33.3mm*23.1mm*9.1mm
供应商型号: SR-UWS-12/4.5-Q48NM-C
供应商: 海外现货
标准整包数: 1

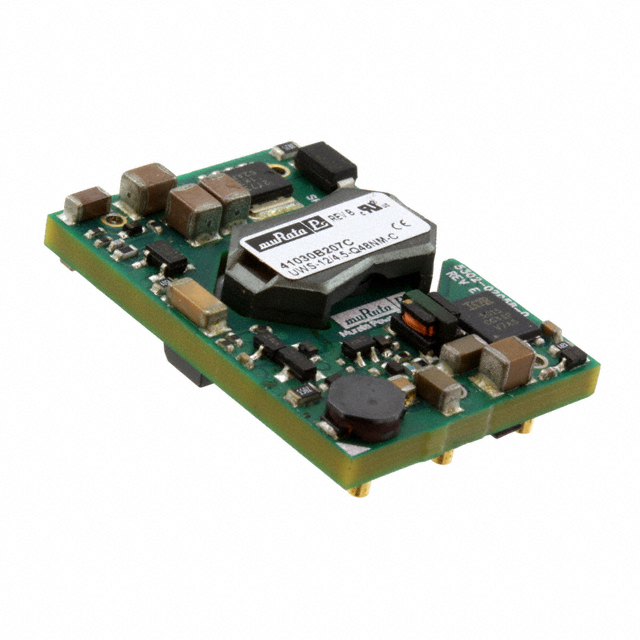

MURATA MANUFACTURING DC-DC稳压器 UWS-12/4.5-Q48NM-C

UWS-12/4.5-Q48NM-C概述

    UWS Series 六teenth-brick DOSA兼容型宽输入隔离DC-DC转换器

    产品简介


    Murata Power Solutions推出的UWS系列六teenth-brick兼容型宽输入隔离DC-DC转换器,是市场上一种体积小巧但功率强大的电源解决方案。该系列包括三种输出电压型号:3.3V、5V和12V,最大输出功率可达54瓦特,广泛应用于数据通信、电信设备(如手机基站)、数据中心服务器群、网络中继器等高电流应用场景。

    技术参数


    UWS系列DC-DC转换器的技术参数如下:
    | 参数 | 描述 |
    | : | : |
    | 输入电压范围 | 18至75伏直流 |
    | 输出电压 | 3.3V、5V 和 12V |
    | 最大输出电流 | UWS-3.3/15-Q48: 15A
    UWS-5/10-Q48: 10A
    UWS-12/4.5-Q48: 4.5A |
    | 工作温度范围 | -40°C 到 +85°C |
    | 效率 | 额定输入电压下,满载效率可达87.5%至92% |
    | 电气保护 | 包括过压保护、短路保护、过温保护等功能 |

    产品特点和优势


    1. 高效同步反激拓扑结构:具有高效能,最小化热量积累。
    2. 行业标准六teenth-brick格式和引脚布局:便于集成到现有系统。
    3. 紧凑尺寸:仅为1.30" x 0.90" x 0.36" 的开放式框架封装。
    4. 广泛的自我保护关闭功能:防止设备和外部电路受到损害。
    5. 2250V基本输入/输出隔离:确保安全操作。
    6. 稳定的无负载操作:无需外部组件即可稳定运行。

    应用案例和使用建议


    - 数据通信和电信设备:适用于各种需要高功率密度和良好散热性能的应用。
    - 使用建议:推荐使用快速熔断器进行外部过流保护;对于要求受控启动/关闭的系统,可以通过开关、晶体管或数字逻辑进行外部远程控制。

    兼容性和支持


    - 兼容性:符合DOSA规范,易于与其他电子设备兼容。
    - 支持:Murata提供详细的技术文档和支持服务,包括在线资源和本地销售代表咨询。

    常见问题与解决方案


    1. 问题:如何处理短路情况?
    - 解决方法:UWS系列采用“嗝气”自动重启技术,输出可以无限期短路而不造成损坏。
    2. 问题:过温保护触发后如何复位?
    - 解决方法:当热点温度降低到安全阈值以下时,转换器将自动恢复正常工作。

    总结和推荐


    UWS系列DC-DC转换器凭借其紧凑的设计、高效的性能以及全面的安全防护措施,在多种高要求应用场景中表现出色。无论是数据通信还是工业控制系统,这些转换器都提供了可靠且经济高效的电源解决方案。强烈推荐给对高性能电源解决方案感兴趣的工程师和技术团队。
    通过上述分析,可以看出UWS系列是一款非常适合现代数据中心和通讯基础设施的高效电源转换器,具有广泛的适用性和强大的技术支持。

UWS-12/4.5-Q48NM-C参数

参数
最小输入电压 18V
开关频率 260KHz
功能 -
最大输入电压 75V
最大输出电压 12V
同步整流器 -
最小输出电压 -
输出类型 Fixed
输出数量 1
拓扑 -
长*宽*高 33.3mm*23.1mm*9.1mm
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

UWS-12/4.5-Q48NM-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

UWS-12/4.5-Q48NM-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING UWS-12/4.5-Q48NM-C UWS-12/4.5-Q48NM-C数据手册

UWS-12/4.5-Q48NM-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 39.6125 ¥ 337.8946
10+ $ 36.25 ¥ 309.2125
库存: 1000
起订量: 8 增量: 1
交货地:
最小起订量为:1
合计: ¥ 337.89
