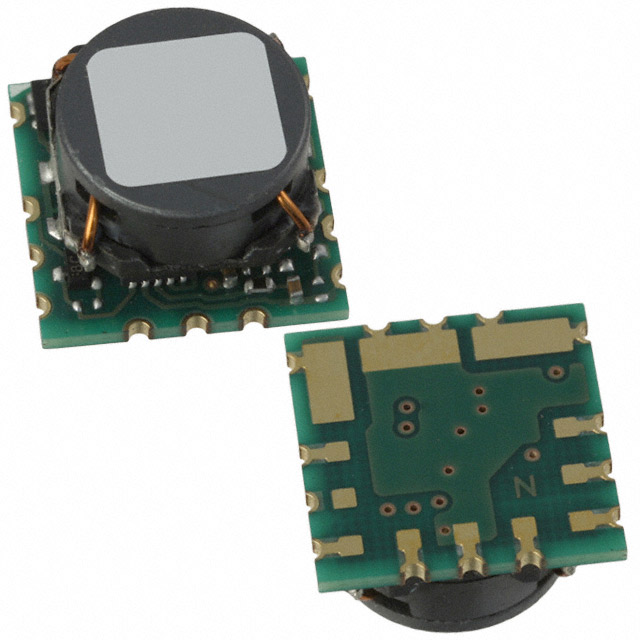

OKL-T/6-W12N-C

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, OKL-T/6-W12系列, 4.5 → 14 V 直流输入, 5.5V 直流输出, 30W
供应商型号: SXE-OKL-T/6-W12N-C
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 OKL-T/6-W12N-C

OKL-T/6-W12N-C概述


    产品简介


    产品类型:微型非隔离式点负载(Point-of-Load,PoL)直流/直流电源转换器。
    主要功能:
    - 输入电压范围为4.5至14伏直流电(Vdc)。
    - 最大输出电流可达6安培。
    - 具有短路保护、过流保护等功能。
    - 可编程输出电压,支持开/关控制和电源就绪信号(Power Good)。
    - 可选序列/跟踪功能。
    应用领域:
    适用于嵌入式应用,如工业控制系统、通信设备及各类电子产品。

    技术参数


    | 参数 | 描述 |

    | 输出电压范围 | 0.591至5.5伏直流电(Vdc) |
    | 输入电压范围 | 4.5至14伏直流电(Vdc) |
    | 输出电流最大值 | 6安培(A) |
    | 高效转换率 | 最高可达93% |
    | 输出负载电容 | 最大300微法(μF)陶瓷电容 |
    | 环境温度范围 | -40°C 至 +125°C |
    | 安全认证 | 通过UL/EN/IEC 60950-1安全认证(第二版)及RoHS-6合规认证 |

    产品特点和优势


    产品特点:
    - 采用可检查的引线网格阵列(iLGA)封装,尺寸仅为0.48 x 0.48 x 0.283英寸(12.2 x 12.2 x 7.2毫米)。
    - 优秀的热降额性能。
    - 包含欠压锁定(UVLO)、输出短路保护及过电流保护。
    - 支持序列/跟踪操作,可根据需求选择。

    市场竞争力:
    - 高效节能,能显著提高系统整体效率。
    - 尺寸小巧,适合空间受限的应用环境。
    - 高度集成化设计,降低了整体电路复杂度和成本。

    应用案例和使用建议


    实际使用场景:
    - 工业自动化控制系统中的供电模块。
    - 通信设备中的低功耗电源管理。
    - 车载娱乐系统、安防监控系统中的电源解决方案。
    使用建议:
    - 根据具体应用场景调整输出电压,避免超出规格限制。
    - 确保周围有良好的接地和铜厚,以实现最佳散热效果。
    - 使用外部输入保险丝,参考建议型号。
    - 根据负载变化调整输入电容和输出电容值,以保证系统的稳定性和可靠性。

    兼容性和支持


    兼容性:
    - 本产品可以与多种外部组件无缝集成,具有良好的兼容性。
    - 可通过不同逻辑电平实现开/关控制。
    厂商支持:
    - 提供详细的技术文档和在线支持,包括用户手册、设计指南及常见问题解答。
    - 免费的客户技术支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机时启动时间过长 | 检查输入电压是否在正常范围内,确认电容是否正确安装。 |
    | 输出电压不稳定 | 重新校准输出电压,确保所有连接正确无误。 |
    | 过热警告 | 检查散热系统是否有效运行,增加散热措施或降低负载。 |
    | 输出电流异常 | 检查负载是否符合规定,排除短路情况。 |

    总结和推荐


    综合评估:
    - OKL-T/6-W12系列在高效转换率、小巧体积和广泛的工作环境方面表现突出。
    - 适用于对空间要求严格且需要高效能供电的应用场景。
    推荐使用:
    - 针对需要高度集成且紧凑设计的电力解决方案,强烈推荐使用OKL-T/6-W12系列微型非隔离式点负载直流/直流电源转换器。
    - 如需更详细的资料或进一步的支持,建议访问Murata Power Solutions的官方网站获取更多信息。

OKL-T/6-W12N-C参数

参数
拓扑 -
同步整流器 -
最大输入电压 14V
输出类型 Adjustable
最小输入电压 4.5V
最小输出电压 591mV
功能 -
开关频率 600KHz
最大输出电压 591mV~5.5V
输出数量 1
长*宽*高 12.2mm*12.2mm*7.1mm
通用封装 BLGA-12
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

OKL-T/6-W12N-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

OKL-T/6-W12N-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING OKL-T/6-W12N-C OKL-T/6-W12N-C数据手册

OKL-T/6-W12N-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
