PQU650-28

产品分类: 开关电源
产品描述: 650W 1 90V(AC) 264V(AC) 5% 23.2A 28V 底座安装 152.4mm*101.6mm*40mm
供应商型号: 580-PQU650-28
供应商: Mouser
标准整包数: 1
MURATA MANUFACTURING 开关电源 PQU650-28

PQU650-28概述

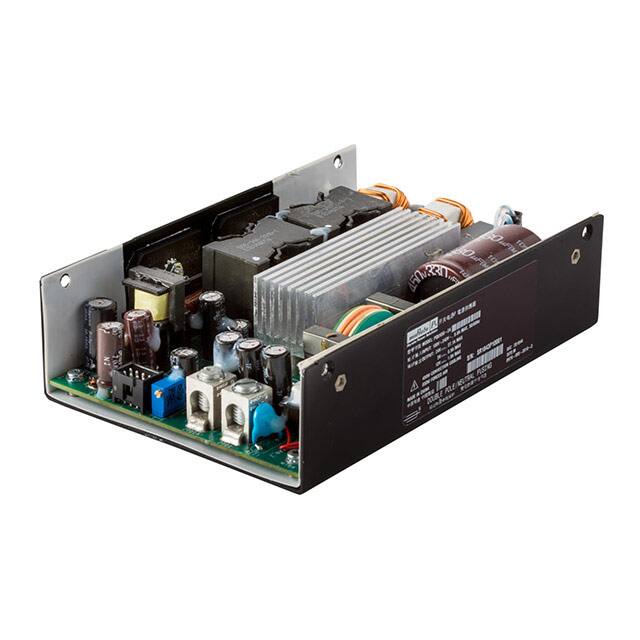

    PQU650 Series 650W 4" x 6" AC-DC "U" Channel Power Supply Converter

    产品简介


    PQU650系列是一款额定功率为650W的AC-DC电源转换器,采用独特的“U”形通道设计,支持自然对流或强制风冷。这种电源模块采用紧凑型4"x 6"封装,可在高达+50°C的环境下提供450W的自然冷却功率,并且在+50°C下通过强制风冷可实现满载650W的输出。该系列产品适用于多个市场领域,如医疗、音频/视频、通信和信息技术设备(ITE)。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 90 | 100/240 | 264 | Vac |
    | 输入频率范围 | 47 | 50/60 | 63 | Hz |
    | 持续负载效率 | - | 95 | - | % |
    | 空载输入功率 | - | <0.5 | - | W |
    | 输出电压范围 | 主输出(V1): 12, 24, 28, 48, 54 Vdc |
    | 主输出电流 | 0.5A (12V), 27.1A (24V), 23.2A (28V), 13.6A (48V), 12.1A (54V) A |
    | 辅助输出(V2) | 5V, 0.5A A |
    | 风扇输出(V3) | 12V, 0.6A A |

    产品特点和优势


    1. 紧凑高密度设计:PQU650系列采用紧凑设计,能够在450W的自然冷却条件下稳定运行,并能在+50°C温度下通过强制风冷实现650W的全功率输出。
    2. 恒流过载保护:具有出色的过载特性,在启动时可提供800W的瞬态功率。
    3. 多功能输出:主输出电压可通过±15%调节,具备5V辅助输出和12V风扇输出,方便多种应用。
    4. 多重安全认证:通过多项医疗和信息技术设备标准的安全认证,确保可靠性和安全性。

    应用案例和使用建议


    应用案例:PQU650系列适用于需要高功率密度和高可靠性的应用场景,例如医疗设备、通信基站、工业自动化系统等。
    使用建议:
    - 在使用强制风冷时,建议最低空气流速为300LFM/1.5m/s。
    - 为确保最佳EMI性能,建议将电源安装到接地良好的金属板上。
    - 为了提高冗余性,推荐使用外部隔离装置(如二极管或MOSFET)。

    兼容性和支持


    - 兼容性:PQU650系列具备多种标准接口,可以方便地集成到不同的系统中。
    - 支持服务:Murata Power Solutions提供全方位的技术支持和服务,包括定制化解决方案和售后维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 检查输入电压是否在规定的范围内;确保PSON信号正确配置。 |
    | 过热保护 | 确保良好的通风条件,避免高温环境下长时间连续运行。 |
    | 效率下降 | 清理灰尘和杂质,确保气流畅通无阻。 |

    总结和推荐


    PQU650系列凭借其卓越的性能、多样化的输出选项和全面的安全认证,是高可靠性应用的理想选择。该系列产品的紧凑设计和高效能使其成为多种行业的首选电源解决方案。强烈推荐在高功率密度和高可靠性的应用场景中使用PQU650系列。
    参考文献:
    - [Murata Power Solutions 官方网站](https://www.murata-ps.com/support)
    - PQU650.A02 技术手册
    - ACAN-105, ACAN-106, ACAN-107 相关应用文档

PQU650-28参数

参数
电压-输出3 -
输出数量 1
负载调节 5%
电压-输出4 -
输出功率 650W
电压-输出2 -
最小输入电压 90V(AC)
最大输入电压 264V(AC)
电流-输出1 23.2A
电流-输出2 -
电压-输出1 28V
长*宽*高 152.4mm*101.6mm*40mm
安装方式 底座安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 盒装

PQU650-28厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

PQU650-28数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 开关电源 MURATA MANUFACTURING PQU650-28 PQU650-28数据手册

PQU650-28封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 230.9688 ¥ 1951.6864
5+ $ 224.5644 ¥ 1897.5692
10+ $ 211.68 ¥ 1788.696
20+ $ 199.416 ¥ 1685.0652
库存: 50
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1951.68
