OKI-T/36W-W40N-C

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, OKI-T/36W-W40系列, 19 → 40 V 直流输入, 15V 直流输出, 36W
供应商型号: SXE-OKI-T/36W-W40N-C
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 OKI-T/36W-W40N-C

OKI-T/36W-W40N-C概述


    产品简介

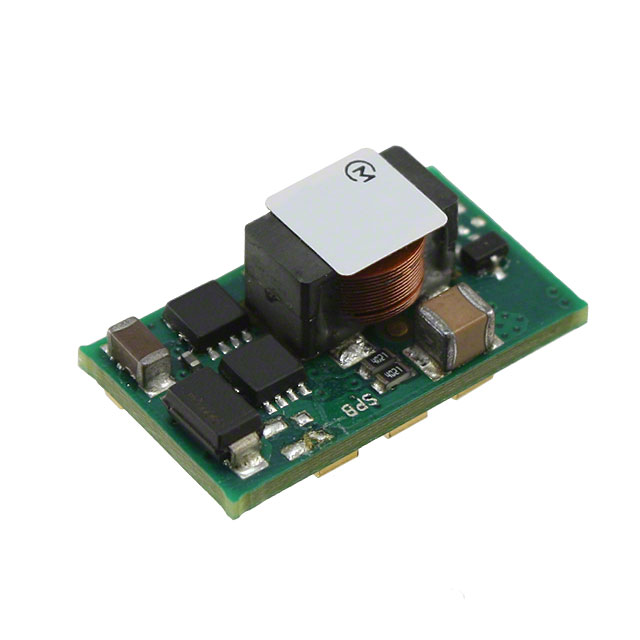

    OKI-T/36W-W40非隔离点负载(PoL)DC/DC电源转换器
    OKI-T/36W-W40 是一款专为嵌入式应用设计的非隔离点负载(PoL)DC/DC电源转换器。该模块完全符合分布式电源开放标准联盟(DOSA)行业标准规范(www.dosapower.com)。其宽输入范围为19至40伏直流电(Vdc),提供高达36瓦的功率输出(Vout = 12Vdc)。这些转换器基于固定频率同步降压转换拓扑结构,具备出色的热降额性能,并集成了过温保护、过流保护及短路保护等功能。此外,它们还通过了UL/EN/IEC 60950-1安全认证,并符合RoHS-6有害物质限制标准。

    技术参数


    - 输入电压范围: 19V 至 40V dc
    - 输出功率: 36 瓦特(Vout = 12Vdc)
    - 输出电流: 最大3安培
    - 输出电压范围: 可选5.021V 至 15.5V dc
    - 最大输出电容: 驱动1000μF陶瓷电容负载
    - 开关频率: 300 KHz
    - 效率: 在Vout = 15V时达到93%以上
    - 温度系数: 输出电压变化范围内的温度系数为±0.02%每℃
    - 线性/负载调节: 最大为±0.3%
    - 启动电压: 18.4V
    - 存储温度范围: -55°C 至 +125°C
    - 工作温度范围: -40°C 至 +85°C
    - 封装尺寸: 0.47 x 0.82 x 0.34英寸 (11.9 x 20.8 x 8.5毫米)

    产品特点和优势


    OKI-T/36W-W40 具备多项显著优势:
    - 非隔离设计:适用于空间受限的应用场合。
    - 高效率:高达93%以上的转换效率,特别适合节能需求较高的应用。
    - 强大的保护机制:包括过温保护、过流保护和短路保护,确保长期稳定运行。
    - 灵活性:可选的输出电压范围从5.021V到15.5V,适应多种应用场景。
    - 紧凑设计:体积小,易于集成到各种系统中。
    - 行业标准兼容性:符合DOSA标准,便于与其他标准产品兼容。

    应用案例和使用建议


    应用案例:
    1. 嵌入式系统: 用于需要高效能、小体积电源模块的嵌入式设备,如工业控制系统、通信设备等。
    2. 通信设备: 适用于各种通信设备,特别是在需要紧凑设计和高效率的场景中。
    使用建议:
    - 外部输入熔丝: 建议在输入端安装一个5A快熔保险丝,以确保安全。
    - 散热管理: 注意良好的散热设计,特别是在满载运行时。
    - 远程控制: 使用正逻辑或负逻辑的远程控制信号,确保可靠的启停控制。

    兼容性和支持


    兼容性:
    - 行业标准:完全符合DOSA标准,便于与不同供应商的产品兼容。
    - 封装类型: 标准表面贴装(SMT)封装,适用于大多数现代PCB制造工艺。
    支持和服务:
    - 制造商支持:Murata Power Solutions提供全面的技术支持和售后服务,确保用户获得最佳体验。

    常见问题与解决方案


    常见问题:
    1. 启动困难: 输入电压低于18.4V时,转换器可能无法正常启动。
    - 解决方案: 检查输入电源的电压是否稳定,必要时增加外部输入电容。
    2. 过热保护: 转换器频繁进入过温保护模式。
    - 解决方案: 改善散热设计,确保良好的通风条件。

    总结和推荐


    OKI-T/36W-W40 是一款功能强大、效率高且具有出色保护机制的非隔离点负载DC/DC电源转换器。它非常适合于嵌入式系统、通信设备等需要高效能、小体积电源模块的应用场景。尽管价格较高,但其卓越的性能和广泛的应用前景使其成为许多高端应用的理想选择。强烈推荐在相关项目中考虑使用这款产品。

OKI-T/36W-W40N-C参数

参数
拓扑 -
最大输出电压 5.021V~15.5V
输出类型 -
功能 -
最大输入电压 40V
开关频率 -
最小输出电压 5.021V
输出数量 1
最小输入电压 19V
同步整流器 -
长*宽*高 20.8mm*11.9mm*8.64mm
通用封装 SMD
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

OKI-T/36W-W40N-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

OKI-T/36W-W40N-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING OKI-T/36W-W40N-C OKI-T/36W-W40N-C数据手册

OKI-T/36W-W40N-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
