首页  >  产品百科  >  BWR-15/330-D48A-C

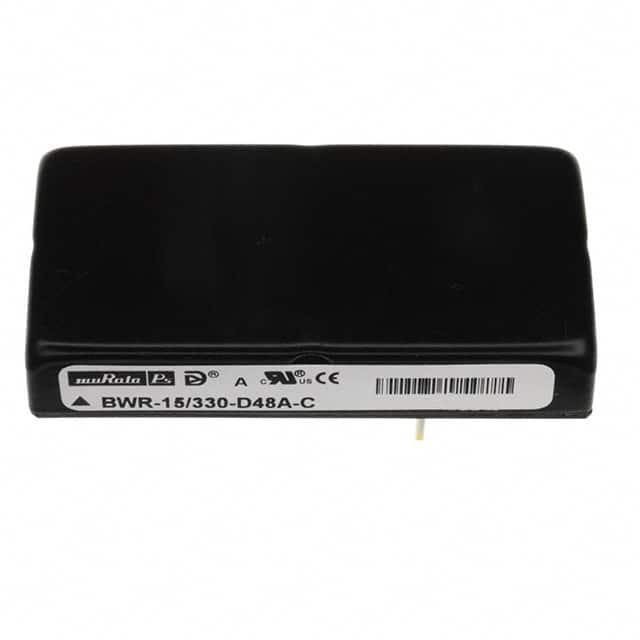

BWR-15/330-D48A-C

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, BWR系列, 18 → 75 V 直流输入, ±15V 直流输出, 10W
供应商型号: F-BWR-15/330-D48A-C
供应商: 海外现货
标准整包数: 96

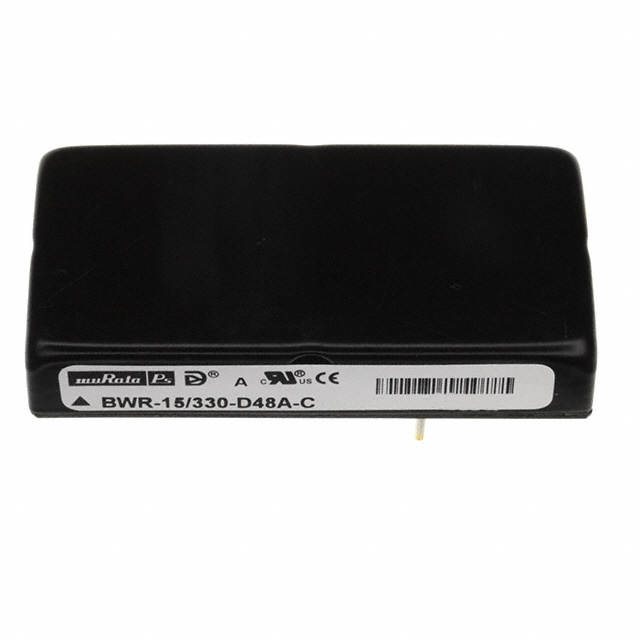

MURATA MANUFACTURING DC-DC稳压器 BWR-15/330-D48A-C

BWR-15/330-D48A-C概述


    产品简介


    MPS新推出的A系列DC/DC转换器,尤其是7-10W双输出型号,以其低功耗、小巧尺寸(标准2" x 1" x 0.375"封装)、高可靠性和出色的电气性能著称。这些高效且坚固的转换器采用简单电路拓扑结构、最新组件、经过验证的SMT(表面贴装技术)制造方法以及高度重复的自动组装技术。其卓越的耐用性通过严格的内部资格测试计划得到证明,包括HALT(高度加速寿命测试)。
    这些A系列双输出型号(适用于D5A模型的输入电压范围为4.7-7.25V,适用于D12A模型的为9-18V,适用于D48A模型的为18-75V)是电池供电系统或分布式电源架构的理想选择。它们提供±5V、±12V或±15V的输出电压,几乎涵盖了所有标准应用。
    这些受欢迎的电源转换器是完全隔离的(保证1500Vdc),表现出卓越的线路和负载调节能力(最大线性调节±0.3%,负载调节±1%)。它们具有全面的输入/输出保护功能,包括输入过压关断和反向极性保护、输出电流限制和过压保护,并包含输入(π型)和输出滤波以减少噪声。无需外部组件即可实现真正的“即插即用”便利性。

    技术参数


    - 输出电压:±5V、±12V或±15V
    - 输入电压范围:4.7-7.25V(D5A型号),9-18V(D12A型号),18-75V(D48A型号)
    - 效率:最高可达82%
    - 线性调节:最大±0.3%
    - 负载调节:最大±1%
    - 工作温度范围:-40°C至+100°C
    - 绝缘电压:1500Vdc
    - 尺寸:2" x 1" x 0.375"
    - 重量:1.3盎司(37克)

    产品特点和优势


    这些电源转换器以其低功耗、高可靠性、小尺寸和广泛的输入电压范围而脱颖而出。它们的标准化针脚布局使其成为计算机、电信/数据通信、仪器仪表和ATE应用的理想替换品。它们还具备优秀的电磁兼容性能,符合UL/EN60950-1标准。

    应用案例和使用建议


    这些转换器适用于多种应用场景,如电池供电系统、分布式电源架构等。对于需要较高可靠性的应用,可以通过添加外部电容器来进一步降低输入/输出纹波和噪声。对于空间敏感的应用,可以根据具体需求定制内部滤波。

    兼容性和支持


    这些产品拥有行业标准的针脚布局,易于与其他电子元件或设备兼容。Murata Power Solutions公司提供了广泛的支持和维护服务,包括应用工程团队的技术支持和定制服务。

    常见问题与解决方案


    - 问题:如何降低输入/输出纹波?
    - 解决方案: 可以通过安装电解电容器或低ESR钽电容器来进一步降低纹波和噪声。典型值参见手册表格。
    - 问题:如何进行热降额操作?
    - 解决方案: 在温度超过65/70°C时,根据手册中的降额曲线逐步降低输出功率,以保持安全运行。

    总结和推荐


    总体而言,这些A系列7-10W双输出DC/DC转换器在性价比、可靠性和多功能性方面表现优异,适用于各种工业和消费类应用。鉴于其广泛的应用场景和强大的支持网络,强烈推荐使用这些产品。

BWR-15/330-D48A-C参数

参数
输出类型 -
最小输入电压 18V
最小输出电压 -
开关频率 -
最大输出电压 15V
拓扑 -
功能 -
最大输入电压 75V
输出数量 2
同步整流器 -
长*宽*高 50.8mm*25.4mm*9.7mm
通用封装 CASE C-2
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

BWR-15/330-D48A-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

BWR-15/330-D48A-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING BWR-15/330-D48A-C BWR-15/330-D48A-C数据手册

BWR-15/330-D48A-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
96+ $ 69.8779 ¥ 591.866
192+ $ 69.254 ¥ 586.5815
288+ $ 68.6301 ¥ 581.2969
库存: 96
起订量: 96 增量: 96
交货地:
最小起订量为:96
合计: ¥ 56819.13
