首页  >  产品百科  >  NTA1215MC

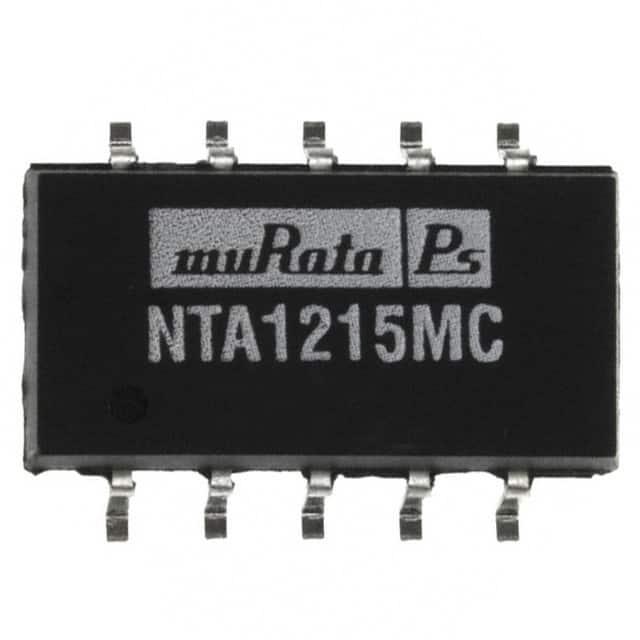

NTA1215MC

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, NTA系列, 10.8 → 13.2 V 直流输入, ±15V 直流输出, 1W
供应商型号: SXE-NTA1215MC
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 NTA1215MC

NTA1215MC概述


    产品简介


    NTA系列微型表面贴装DC-DC转换器是莫拉塔电源解决方案公司推出的产品线,主要特点是采用引脚框架技术和模压成型技术,使这些转换器具有IC级封装的优点。适用于高产量生产的应用场合。它们属于隔离式1W双输出SM(表面贴装)DC-DC转换器,适合广泛的应用领域,如工业自动化、通信设备、医疗设备及航空航天等领域。

    技术参数


    | 订单代码 | 输入电压 (V) | 输出电压 (V) | 输出电流 (mA) | 输入电流 (mA) | 效率 (%) | 隔离电容 (pF) | MTTF (kHrs) |

    | NTA0505MC | 5 ±5 | ±5 | ±100 | 290 | 69 | 33 | 1697 |
    | NTA0509MC | 5 ±9 | ±9 | ±55 | 267 | 75 | 38 | 682 |
    | NTA0512MC | 5 ±12 | ±12 | ±42 | 260 | 77 | 44 | 343 |
    | NTA0515MC | 5 ±15 | ±15 | ±33 | 256 | 78 | 43 | 188 |
    | NTA1205MC | 12 ±5 | ±5 | ±100 | 121 | 69 | 50 | 559 |
    | NTA1212MC | 12 ±12 | ±12 | ±42 | 111 | 75 | 89 | 243 |
    | NTA1215MC | 12 ±15 | ±15 | ±33 | 110 | 76 | 100 | 154 |
    | NTA0303MC | 3.3 ±3.3 | ±3.3 | ±152 | 402 | 75 | 29 | 1005 |
    | NTA0305MC | 3.3 ±5 | ±5 | ±100 | 388 | 78 | 30 | 399 |
    | NTA0309MC | 3.3 ±9 | ±9 | ±55 | 405 | 75 | 34 | 827 |

    产品特点和优势


    NTA系列具备以下显著优势:
    - 效率高达78%:在满负荷条件下,能够在-40°C到85°C的宽温度范围内保持高效运行。
    - 无须散热器:紧凑设计,内置SMD结构,无需额外散热装置。
    - 宽输入电压范围:支持3.3V、5V、12V等多种输入电压。
    - 高可靠性:内部陶瓷电容器和磁性材料提供优异的电气隔离和热稳定性,MTTF高达210万小时。
    - 安全合规:通过UL 94V-0认证,符合RoHS标准,适用于商业和工业应用。

    应用案例和使用建议


    使用场景
    NTA系列广泛应用于工业自动化、通信设备、医疗设备等领域,例如:
    - 工业自动化设备:需要稳定的电源供应,用于各种传感器和控制器。
    - 通信设备:路由器、交换机等设备的电源模块,保证网络设备的稳定运行。
    - 医疗设备:用于便携式医疗设备或医疗监护设备,确保在狭小空间内仍能提供可靠的电源支持。
    使用建议
    - 负载要求:需注意最低负载限制,避免输出电压异常上升。
    - 启动时间:对于大容量电容,启动时间会延长,建议最大输出电容不超过10µF。
    - 组件选择:根据输出电压选配合适电感和电容值,以降低输出纹波并提高效率。

    兼容性和支持


    NTA系列产品可与多种标准封装兼容,便于在现有电路板上进行替换或集成。Murata提供全面的技术支持,包括安装指南、测试报告、故障排除指南等,确保客户能够顺利集成和使用该产品。

    常见问题与解决方案


    1. 问题:输出电压异常波动。
    - 解决办法:检查负载条件是否超过10%,调整负载至正常范围;另外,确保选用合适的电容和电感组件。
    2. 问题:启动时间过长。
    - 解决办法:减少输出电容值至10µF以下,以缩短启动时间。
    3. 问题:温升过高。
    - 解决办法:确认散热条件,增加散热片或调整空气流动路径,以降低温度。

    总结和推荐


    NTA系列微型表面贴装DC-DC转换器凭借其高效、可靠的特性,在众多应用领域展现出强大的竞争力。考虑到其高效率、宽温度范围、无须散热器以及低启动时间和低纹波等优点,我们强烈推荐此产品给需要稳定电源解决方案的工程师和技术采购人员。对于需要严格安全标准的应用场合,如医疗设备或交通系统,尽管建议先与Murata取得联系获得专业咨询。

NTA1215MC参数

参数
输出类型 -
输出数量 2
功能 -
最大输入电压 13.2V
开关频率 -
拓扑 -
最大输出电压 15V
最小输出电压 -
同步整流器 -
最小输入电压 10.8V
长*宽*高 15.2mm*7.6mm*6.6mm
通用封装 SMD
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

NTA1215MC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NTA1215MC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING NTA1215MC NTA1215MC数据手册

NTA1215MC封装设计

查看详情并下载
Symbol
Footprint
3D Model
