首页  >  产品百科  >  OKI-78SR-3.3/1.5-W36H-C

OKI-78SR-3.3/1.5-W36H-C

产品分类: DC-DC稳压器
产品描述: Murata Power Solutions 非隔离直流-直流转换器, OKI-78SR 系列, 3.3V 直流输出, 12V 直流输入, 额定功率 4.95W
供应商型号: SR-OKI-78SR-3.3/1.5-W36H-C
供应商: 海外现货
标准整包数: 1

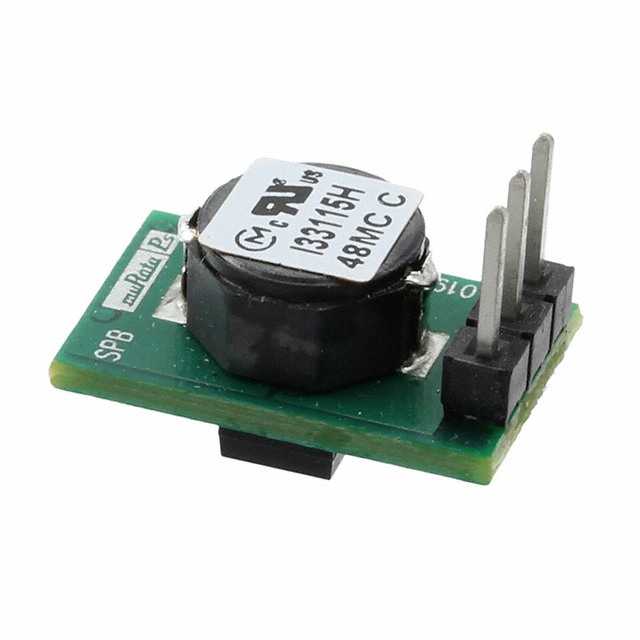

MURATA MANUFACTURING DC-DC稳压器 OKI-78SR-3.3/1.5-W36H-C

OKI-78SR-3.3/1.5-W36H-C概述


    产品简介


    OKI-78SR系列非隔离式开关调节器
    OKI-78SR系列是小型非隔离式开关电源转换器(SR),专为嵌入式应用设计。该系列提供固定输出版本,支持3.3V、5V和12V三种电压输出,最大输出电流分别为1.5A和1.0A。其小巧的外形(垂直安装时尺寸仅为0.41 x 0.65 x 0.34英寸)使其适用于多种紧凑空间的应用场合。产品直接替代传统的78xx线性调节器,无需额外的外部组件即可实现高效稳定的工作。

    技术参数


    输入与输出
    - 输入电压范围:
    - 3.3V和5V输出:7至36V直流
    - 12V输出:15至36V直流
    - 最大输出功率:
    - 3.3V输出:4.95W
    - 5V输出:7.5W
    - 12V输出:12W
    - 输出电流:
    - 3.3V和5V输出:1.5A
    - 12V输出:1.0A
    - 效率:
    - 3.3V输出:在额定输入电压下可达85.5%
    - 5V输出:在额定输入电压下可达90.5%
    - 12V输出:在额定输入电压下可达95.3%
    性能指标
    - 动态负载响应时间:
    - 在典型条件下(di/dt = 1A/μS),输出电压在50-100-50%负载阶跃后能在25到75微秒内恢复到设定值的±2%范围内
    - 纹波和噪声(20MHz带宽):
    - 3.3V输出:最高可达40mV pk-pk
    - 5V输出:最高可达75mV pk-pk
    - 12V输出:最高可达75mV pk-pk

    产品特点和优势


    - 高效率: OKI-78SR系列在无外部组件的情况下即可达到较高的效率,例如3.3V和5V输出型号在额定输入电压下的效率高达85.5%和90.5%,而12V输出型号的效率高达95.3%。
    - 小巧封装: 垂直安装时尺寸仅为0.41 x 0.65 x 0.34英寸(10.4 x 16.5 x 8.64毫米),便于紧凑空间的布局。
    - 简单替换: 可直接替换传统78xx系列线性调节器,省去了额外的设计和调试步骤。
    - 短路保护: 具备过流保护功能,当输出电流超过安全阈值时会自动启动保护机制,防止电路损坏。

    应用案例和使用建议


    应用案例
    - 工业控制系统: OKI-78SR系列适合用于需要紧凑高效电源解决方案的工业控制系统中,如PLC控制模块、传感器接口等。
    - 通信设备: 在通信设备中,OKI-78SR可以作为电源管理模块,为各类通信组件供电。
    - 仪器仪表: 用于各种测量和测试仪器仪表中,提供稳定可靠的电源供应。
    使用建议
    - 散热管理: 虽然OKI-78SR系列具有出色的热管理性能,但在高温环境下仍需确保适当的通风和散热,以维持其正常运行。
    - 输入滤波: 推荐在输入端安装低ESR电容器,以保证动态稳定性和输入电源的低阻抗。
    - 外部保护措施: 在输入端和输出端添加适当的安全措施,如熔丝,以防意外情况导致电路损坏。

    兼容性和支持


    - 兼容性: OKI-78SR系列设计灵活,可以轻松与现有的电源系统集成,广泛应用于不同类型的电子设备中。
    - 支持和服务: Murata Power Solutions提供详尽的技术文档和支持服务,包括详细的安装指南、维修手册以及在线技术支持。

    常见问题与解决方案


    - 问题: 输出电压出现异常波动
    - 解决方案: 检查输入电源是否存在纹波过大或瞬变电压,如果有必要,可以增加输入端的滤波电容以改善动态稳定性。
    - 问题: 短路故障频繁发生
    - 解决方案: 检查电路连接是否正确,确保每个连接点都牢固可靠。此外,考虑在输出端添加一个熔丝以进一步保护电路免受意外冲击。

    总结和推荐


    OKI-78SR系列非隔离式开关调节器以其高效、紧凑和易于集成的特点,在工业控制、通信设备和仪器仪表等领域有着广泛的应用前景。其卓越的性能和可靠性使其成为各种高性能应用的理想选择。强烈推荐在需要高效、紧凑电源解决方案的应用中使用此系列产品。

OKI-78SR-3.3/1.5-W36H-C参数

参数
开关频率 130KHZ-2.5MHZ
最大输入电压 15V
拓扑 BUCK
最小输入电压 2.75V
输出数量 1
最大输出电压 3.1V
输出类型 Adjustable
最小输出电压 -
功能 -
同步整流器 -
长*宽*高 16.5mm*10.4mm*7.6mm
通用封装 SIP
安装方式 导线安装,通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

OKI-78SR-3.3/1.5-W36H-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

OKI-78SR-3.3/1.5-W36H-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING OKI-78SR-3.3/1.5-W36H-C OKI-78SR-3.3/1.5-W36H-C数据手册

OKI-78SR-3.3/1.5-W36H-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 4.925 ¥ 42.0103
100+ $ 4.8875 ¥ 41.6904
250+ $ 4.8375 ¥ 41.2639
500+ $ 4.8125 ¥ 41.0506
库存: 18098
起订量: 62 增量: 1
交货地:
最小起订量为:50
合计: ¥ 2100.51
