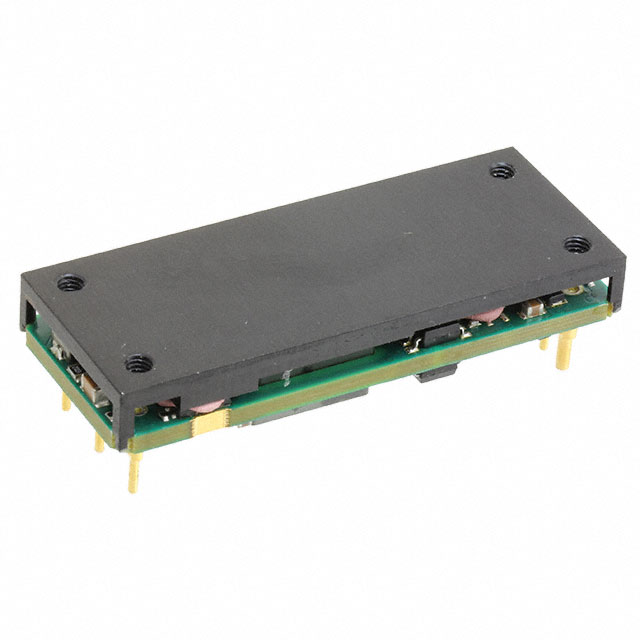

UEE-12/12.5-D48N-C

产品分类: DC-DC稳压器
产品描述: 400KHz Fixed 1 12V 75V 36V 通孔安装 58.4mm*22.9mm*10.7mm
供应商型号: UEE-12/12.5-D48N-C-ND
供应商:
标准整包数: 42
MURATA MANUFACTURING DC-DC稳压器 UEE-12/12.5-D48N-C

UEE-12/12.5-D48N-C概述

    UEE 150W 系列:隔离式高密度八分之一砖型DC-DC转换器

    产品简介


    UEE 150W 系列是由 Murata Power Solutions 提供的隔离式高密度八分之一砖型(eighth-brick)DC-DC 转换器。这类转换器具有高效能同步整流,适用于在紧凑的空间内实现全隔离直流电源。它们主要应用于通信系统、数据中心和工业控制等领域。

    技术参数


    - 输入电压范围: 36至75Vdc(48V标称)
    - 输出电压及电流配置:
    - 3.3V 输出,最大45.5A
    - 5V 输出,最大30A
    - 12V 输出,最大12.5A
    - 效率: 最高达92%
    - 尺寸: 2.3英寸 x 0.9英寸 x 0.42英寸(58.42mm x 22.9mm x 10.7mm)
    - 重量: 无基板版本约25克
    - 绝对最大额定值:
    - 输入电压: 持续80Vdc,瞬时100Vdc
    - 隔离电压: 输入到输出,持续2250Vdc
    - 功率输出: 最大151.65W
    - 输出电流: 最大45.5A
    - 存储温度范围: -55°C 至 125°C

    产品特点和优势


    - 高效能: 通过同步整流实现超过90%的效率。
    - 优异的热性能: 在标准条件下可承受高温并具备降额特性。
    - 紧凑设计: 低高度仅为0.42英寸,适合在空间受限的应用环境中使用。
    - 全面保护: 包括温度和电压限制保护,内部温度传感器会触发关断以防止过热,并在故障消除后自动重启。
    - 符合标准: 满足 UL/IEC 62368-1 和 CAN/CSA C22.2 No. 62368-1, 2nd Edition 安全认证。

    应用案例和使用建议


    UEE 150W 系列转换器适用于多种应用场合,如电信基站、服务器、工业控制系统等。例如,在通信系统中,它们可以提供稳定的电源供应,确保数据传输的可靠性。此外,它们的低损耗和高效特性使其成为节能应用的理想选择。
    - 使用建议:
    - 使用外部保险丝来提高安全性。
    - 在使用过程中注意散热管理,特别是在高负载情况下,良好的空气流通是必不可少的。
    - 为确保最佳性能,应遵循制造商提供的布局指南。

    兼容性和支持


    UEE 150W 系列采用了行业标准的DOSA eighth-brick引脚布局和封装,并提供了通孔(through-hole)和表面贴装(SMT)两种安装选项。此外,制造商还提供了广泛的现场技术支持和售后服务,包括详细的用户手册和在线支持。

    常见问题与解决方案


    - 问: 如何启动转换器?
    - 答: 使用远程启动控制输入来控制启动过程。
    - 问: 在什么情况下转换器会自动关闭?
    - 答: 当达到设定的温度阈值时,转换器会自动关闭以防止过热。
    - 问: 如何调整输出电压?
    - 答: 可以通过外部电位计或电阻进行调节。

    总结和推荐


    UEE 150W 系列转换器凭借其高效率、紧凑设计、全面的保护功能和符合标准的安全认证,在市场上具有较强的竞争力。它非常适合需要高性能电源供应的应用场合,无论是电信设备还是工业自动化系统。我们强烈推荐这一系列的产品,特别是对于需要稳定且高效的电力解决方案的应用。

UEE-12/12.5-D48N-C参数

参数
输出类型 Fixed
功能 -
最小输出电压 -
最大输出电压 12V
最小输入电压 36V
拓扑 -
开关频率 400KHz
最大输入电压 75V
输出数量 1
同步整流器 -
长*宽*高 58.4mm*22.9mm*10.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

UEE-12/12.5-D48N-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

UEE-12/12.5-D48N-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING UEE-12/12.5-D48N-C UEE-12/12.5-D48N-C数据手册

UEE-12/12.5-D48N-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
