78601/2C

产品分类: 脉冲变压器
产品描述: 1:1 General Purpose 500μH 10Vμs 通孔安装 9mm*9.52mm*6.35mm
供应商型号: SXE-78601/2C
供应商: 海外现货
标准整包数: 1

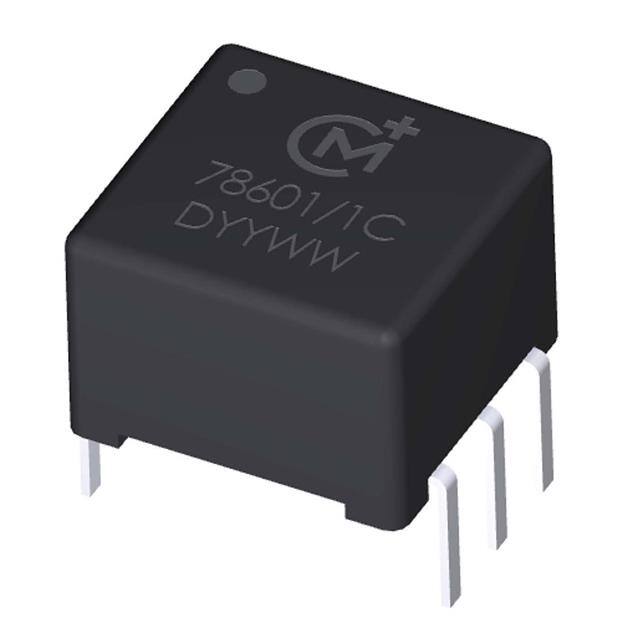

MURATA MANUFACTURING 脉冲变压器 78601/2C

78601/2C概述

    786系列通用脉冲变压器技术手册

    产品简介


    786系列通用脉冲变压器是Murata Power Solutions公司设计的一系列产品,专为广泛的应用场景提供脉冲信号的传输和隔离。这些变压器主要适用于线耦合、匹配和隔离,同时也可以用于小功率隔离电源以及滤波器中的共模扼流圈。它们具有多种配置,能够满足不同应用场景的需求。

    技术参数


    | 订单代码 | 原边匝数比 | 最低原边电感量 (μH) | 最小原电压时间积 (Vμs) | 最大漏电感量 (μH) | 典型绕组间电容 (pF) | 最大直流电阻 (Ω) | 隔离电压 (Vrms) |

    | 78601/4C | 1:1 | 67 | 4 | 0.19 | 8 | 0.17 | 1000 |
    | 78601/3C | 1:1 | 200 | 6 | 0.20 | 14 | 0.25 | 1000 |
    | 78601/2C | 1:1 | 500 | 10 | 0.25 | 22 | 0.34 | 1000 |
    | ... | ... | ... | ... | ... | ... | ... | ... |
    其他技术规格还包括:
    - 罗氏符合标准
    - 工作温度范围:0°C 至 70°C
    - 存储温度范围:-60°C 至 125°C
    - 绝缘电压:1kVrms
    - 表面贴装选项
    - UL 94 V-0 包装材料

    产品特点和优势


    786系列通用脉冲变压器的主要特点和优势包括:
    - 多种配置:提供不同的匝数比和电感量选择,适用于各种应用场景。
    - 高绝缘电压:可达1kVrms,确保在高压环境下可靠工作。
    - 工业标准引脚布局:便于安装和集成。
    - 封装:全封闭结构,保证良好的电磁兼容性。
    - 低直流电阻:降低损耗,提高效率。
    - 表面贴装:方便自动化生产线使用,提高生产效率。

    应用案例和使用建议


    786系列脉冲变压器常见应用场景包括:
    - 线耦合:例如网络通信设备中的数据传输。
    - 匹配和隔离:用于改善信号质量,减少干扰。
    - 小功率隔离电源:如用于医疗设备或精密仪器中的电源隔离。
    - 共模扼流圈:用于抑制电源线路中的共模噪声。
    使用建议:
    - 设计考虑:在设计时,需注意隔离电压的选择,避免过高的电压导致材料降解。
    - 生产测试:对于大批量生产的产品,建议减少重复高电压测试次数,以保持长期可靠性。
    - 散热管理:尽管786系列变压器体积较小,但长时间工作时仍需注意散热问题,以免影响性能。

    兼容性和支持


    - 表面贴装选项:支持表面贴装(M后缀),方便集成到现代电子产品中。
    - 替代方案:表面贴装型号不推荐用于新设计,建议参考786J系列的数据手册获取替代方案。
    - 厂商支持:Murata Power Solutions将继续制造并支持现有的表面贴装型号,同时提供全面的技术支持。

    常见问题与解决方案


    1. Q:如何确定产品的适用隔离电压?
    - A:根据具体应用需求,通常建议将输入和输出电压维持在SELV(安全超低压)范围内,即小于42.4V峰值或60VDC。

    2. Q:如何进行高电压隔离测试?
    - A:由于反复高电压测试可能会影响产品的隔离能力,建议严格按照厂商指导,减少测试频率,并适当降低测试电压。

    总结和推荐


    786系列通用脉冲变压器凭借其多样的配置、高绝缘电压、工业标准引脚布局及紧凑封装,在多种应用场景中表现出色。虽然部分型号不推荐用于新设计,但对于现有应用,它们仍然是可靠的选择。整体而言,Murata Power Solutions的产品支持和维护体系完善,能够满足大多数用户的需要。因此,我们强烈推荐786系列脉冲变压器作为高品质的选择。

78601/2C参数

参数
ET(伏特-时间) 10Vμs
电感值 500μH
变压器类型 General Purpose
匝数比 1:1
长*宽*高 9mm*9.52mm*6.35mm
安装方式 通孔安装
应用等级 商业级
零件状态 在售
包装方式 散装

78601/2C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

78601/2C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 脉冲变压器 MURATA MANUFACTURING 78601/2C 78601/2C数据手册

78601/2C封装设计

查看详情并下载
Symbol
Footprint
3D Model
