首页  >  产品百科  >  78250VC

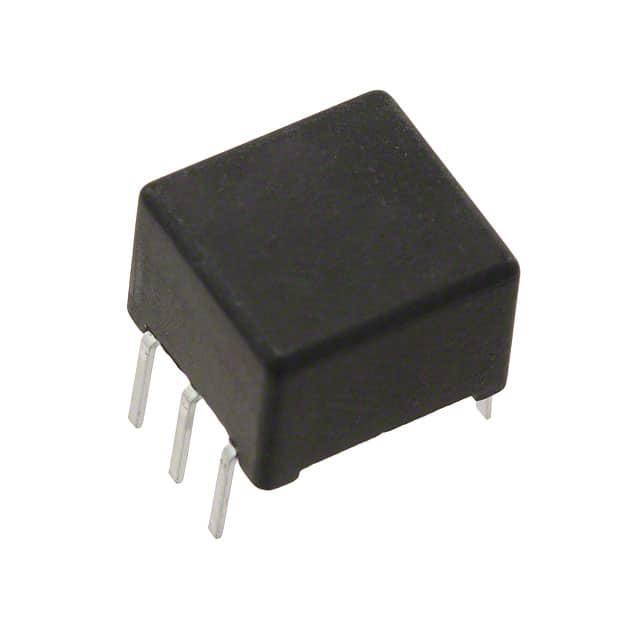

78250VC

产品分类: 插件电感
产品描述: 300mA 2mH 1.8Ω DIP 通孔安装 9mm*9.52mm*6.6mm
供应商型号: TS-78250VC
供应商: 海外现货
标准整包数: 50
MURATA MANUFACTURING 插件电感 78250VC

78250VC概述

    # 78250 系列 MAX250/MAX251 兼容转换变压器技术手册

    产品简介


    基本介绍
    78250 系列是一款专为 Maxim 芯片组设计的转换变压器,主要用于提供隔离式 RS232 接口。其核心功能是实现电气隔离,并确保通信信号的高可靠性传输。适用于工业自动化、医疗设备、通信系统等需要高可靠性和电气隔离的应用领域。
    应用领域
    - 工业自动化控制设备
    - 医疗设备通信接口
    - 通信设备隔离信号传输
    - 高可靠性嵌入式系统

    技术参数


    以下是 78250 系列各型号的主要技术规格和性能参数:
    | 参数 | 规格范围 | 单位 |
    |
    | 初级电感(LP) | 10 kHz,100 mV | mH |
    | 泄漏电感(LL) | 100 kHz,100 mV | µH |
    | 绕线间电容(CWW) | 100 kHz,100 mV | pF |
    | 直流电阻(RDC) | <0.1 VDC | Ω |
    | 伏秒积(Et) | Pin 1/2 或 Pin 2/3 | Vµs |
    | 隔离电压(峰值电流 IPK) | 78250(M)C:1.5 kVrms;78250(M)VC:4.0 kVrms | kVrms |
    > 注释:所有规格均典型值为 TA = 25°C。

    产品特点和优势


    特点概述
    - 环保合规:RoHS 合规,符合无铅标准。
    - 兼容性强:与 Maxim MAX250/MAX251 芯片完全兼容。
    - 高性能隔离:支持高达 4 kVrms 的隔离电压,适合高要求的应用场景。
    - 工业级设计:全封闭结构设计,工业温度范围支持(-40°C 至 85°C)。
    市场竞争力
    - 具备行业标准引脚布局,易于替换和升级。
    - 扁平化设计减少了 PCB 占用面积,提升整体空间利用率。

    应用案例和使用建议


    实际应用
    78250 系列通常应用于以下场景:
    1. 需要高精度信号隔离的 RS232 数据传输系统。
    2. 工业现场总线设备的信号隔离保护。
    3. 医疗设备中防止漏电的高安全等级设计。
    使用建议
    1. 信号完整性优化:根据具体电路需求调整初级电感(LP)和绕线间电容(CWW),以获得最佳传输性能。
    2. 热管理优化:由于高工作温度可能影响产品寿命,建议在设计时加入散热装置。
    3. 电磁干扰抑制:采用屏蔽措施避免外部电磁干扰对信号质量的影响。

    兼容性和支持


    兼容性
    78250 系列与 Maxim MAX250/MAX251 芯片完全兼容,并可通过简单的引脚更换实现替代。此外,该系列产品可与其他主流工业芯片兼容,便于集成。
    厂商支持
    Murata 提供详细的文档和技术支持,确保客户能够快速上手并解决应用中的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 初级电感(LP)偏大导致信号失真 | 调整变压器型号选择更匹配的 LP 范围 |
    | 隔离电压不足导致信号抖动 | 确保安装环境符合最大额定隔离电压要求 |
    | 温度过高引起性能下降 | 添加散热模块或改善通风设计 |

    总结和推荐


    产品综合评价
    78250 系列转换变压器以其高隔离能力、优良的工业环境适应性和优异的电气特性,成为许多工业和医疗设备的理想选择。它的兼容性和标准化设计进一步降低了开发成本和时间。
    推荐意见
    对于需要高可靠性隔离解决方案的工程师和设计师,我们强烈推荐使用 78250 系列转换变压器。无论是在研发阶段还是大规模生产中,其稳定性和高性价比都能为企业带来显著收益。
    版权声明:本文内容基于 Murata Power Solutions 提供的技术资料整理而成,受相关版权保护。如需更多详细信息,请访问官网 [www.murata.com](http://www.murata.com) 查询。

78250VC参数

参数
自谐振频率(SRF) -
容差 -
直流电阻(DCR) 1.8Ω
额定电流 300mA
Q值 -
测试频率 -
电感值 2mH
饱和电流(LSAT) -
长*宽*高 9mm*9.52mm*6.6mm
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

78250VC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

78250VC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 插件电感 MURATA MANUFACTURING 78250VC 78250VC数据手册

78250VC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 3.627 ¥ 32.371
250+ $ 3.306 ¥ 29.5061
500+ $ 3.0894 ¥ 27.5729
库存: 100
起订量: 100 增量: 50
交货地:
最小起订量为:100
合计: ¥ 3237.1
直接购买
加入购物车
