LQH55DN472M03L

产品分类: 贴片电感
产品描述: 10KHz 800KHz 70mA 4.7mH 61.04Ω ±20% 2220 贴片安装 5.7mm*5mm*5mm
供应商型号: AV-A-MURLQH55DN472M03L
供应商: Avnet
标准整包数: 350

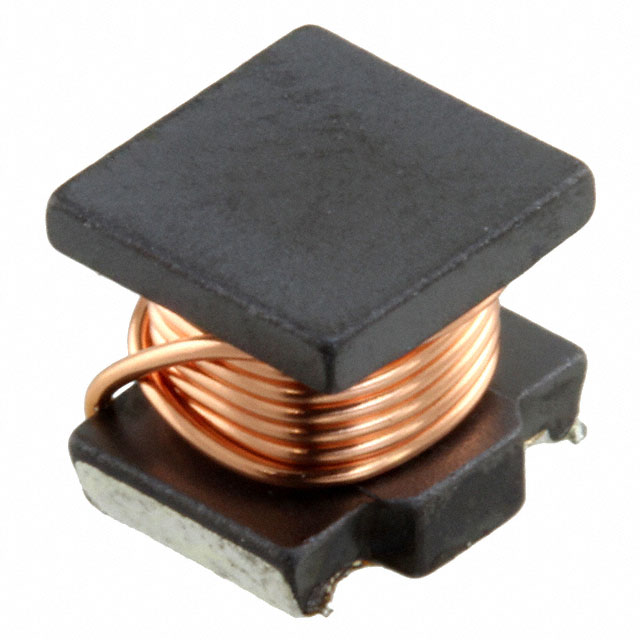

MURATA MANUFACTURING 贴片电感 LQH55DN472M03L

LQH55DN472M03L概述


    产品简介


    LQH55DN系列电感器是由Murata制造公司生产的一款片式电感器。它们广泛应用于各种电路设计中,例如电源滤波、高频阻抗匹配、射频(RF)电路等。这些电感器具有非常小的尺寸和优异的电气性能,使其成为现代电子设备中的理想选择。

    技术参数


    | 规格 | 值 |

    | 尺寸(L×W) | 5.7±0.3mm x 5.0±0.2mm |
    | 重量 | 0.48g |
    | 操作温度范围 | -40°C 到 +80°C |
    | 存储温度范围 | -40°C 到 +85°C |
    | 额定电流 | 根据不同型号,额定电流范围从 0.56A 到 6.0A |
    | 电感值 | 0.12μH 至 10000μH |
    | 电阻值 | 0.007Ω 至 10.3Ω |
    | 自谐振频率(S.R.F) | 1.7MHz 至 100MHz |

    产品特点和优势


    1. 小型化设计:尺寸仅为 5.7mm x 5.0mm,非常适合空间受限的应用。
    2. 高可靠性:通过严格的机械和环境测试,确保产品在恶劣环境下的稳定性能。
    3. 高自谐振频率:最高可达 100MHz,适用于高频应用。
    4. 多种电感值:提供多种电感值,满足不同的设计需求。
    5. 耐高温性能:能够在高达 80°C 的环境中正常工作,适用于高温应用场合。

    应用案例和使用建议


    这些电感器被广泛用于各种电源管理和信号处理应用中。例如,在一个典型的电源管理电路中,LQH55DN 系列电感器可以用来过滤输出纹波电压,提高电源的稳定性和效率。
    使用建议:
    1. 注意安装方向:建议将电感器安装在 PCB 的侧面,以减少机械应力对电感器的影响。
    2. 避免热冲击:在焊接过程中要严格控制焊接温度,避免热冲击导致的电感器损坏。
    3. 合理安排电路板布局:在设计 PCB 时,应考虑机械应力的影响,并采用相应的缓解措施,如增加缝隙、改变组件布局等。

    兼容性和支持


    这些电感器与大多数常见的焊锡膏和助焊剂兼容,推荐使用松香基助焊剂和 Sn-3.0Ag-0.5Cu 焊料进行焊接。Murata 提供详细的技术支持文档和客户支持服务,帮助客户解决在应用过程中的问题。

    常见问题与解决方案


    1. 问题:焊接过程中出现开裂
    解决方案:严格按照推荐的焊接条件进行焊接,避免预热不足或冷却过快。

    2. 问题:电感器在振动环境中性能下降
    解决方案:确保安装稳固,避免剧烈振动和机械冲击。必要时可添加固定装置或支撑结构。
    3. 问题:长时间暴露在高温下性能不稳定
    解决方案:确保安装环境符合规定的温度范围,并定期检查电感器的性能。

    总结和推荐


    综上所述,LQH55DN 系列电感器凭借其紧凑的设计、高可靠性以及广泛的适用性,是许多电子设计的理想选择。无论是电源管理还是信号处理应用,这款电感器都能提供出色的性能。我们强烈推荐这一系列电感器给需要高性能电感器的工程师和技术人员。

LQH55DN472M03L参数

参数
Q值 -
测试频率 10KHz
电感值 4.7mH
饱和电流(LSAT) -
自谐振频率(SRF) 800KHz
容差 ±20%
直流电阻(DCR) 61.04Ω
额定电流 70mA
长*宽*高 5.7mm*5mm*5mm
通用封装 2220
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQH55DN472M03L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQH55DN472M03L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQH55DN472M03L LQH55DN472M03L数据手册

LQH55DN472M03L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
700+ $ 0.4256 ¥ 3.7665
2100+ $ 0.4219 ¥ 3.7338
库存: 2800
起订量: 700 增量: 350
交货地:
最小起订量为:700
合计: ¥ 2636.55
