DFE252010P-3R3M=P2

产品分类: 贴片电感
产品描述: 1MHz 2.1A 3.3μH 195mΩ ±20% 1008 贴片安装 2.5mm*2mm*1mm
供应商型号: 490-10638-2-ND
供应商: Digi-Key
标准整包数: 3000

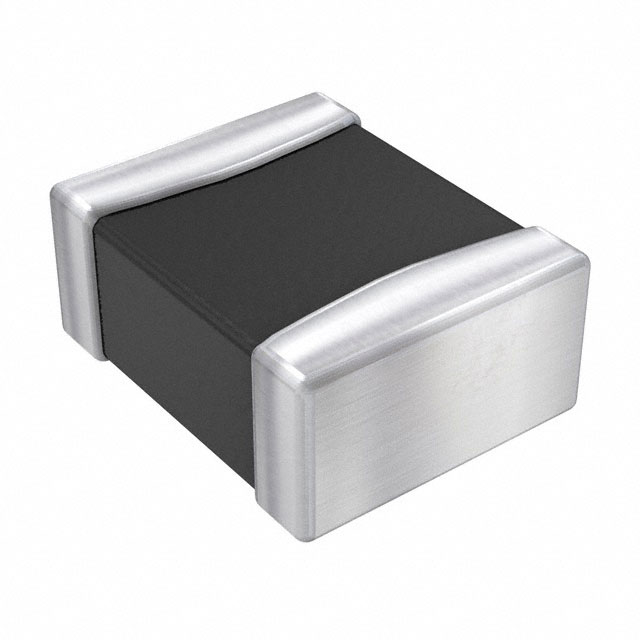

MURATA MANUFACTURING 贴片电感 DFE252010P-3R3M=P2

DFE252010P-3R3M=P2概述

    电子元器件产品技术手册

    产品简介


    DFE252010P 是一款微型金属合金功率电感器,具有多种电感值选择(0.33μH 至 4.7μH)。它广泛应用于电源管理、开关电源、直流转换器等领域,适用于需要高效率和紧凑设计的应用场合。

    技术参数


    | 参数 | 值 |

    | 电感范围 | 0.33~4.7μH |
    | 封装尺寸 | 2.5mm x 2.0mm |
    | 最大高度 | 1.0mm |
    | 工作温度范围 | -40℃ ~ +125℃ |
    | 测试频率 | 1MHz |
    | 最大直流电阻 | 1.7mΩ ~ 29mΩ |
    | 最大电感值减小电流| 1.1A ~ 5.7A |
    | 最大温度上升电流 | 1.1A ~ 3.8A |

    产品特点和优势


    1. 小型薄型构造:体积小巧,高度仅1.0mm,非常适合空间受限的应用。
    2. 高电流能力:采用磁性铁粉材料,确保大电流下的稳定性能。
    3. 低直流电阻:采用平角线设计,降低了直流电阻,提高能效。
    4. 磁屏蔽设计:低音频噪音设计,减少电磁干扰。
    5. 易于焊接:适合回流焊接,便于自动化生产。
    6. 宽温度范围:可在极端环境下保持可靠运行。

    应用案例和使用建议


    应用案例
    - 开关电源:用于电源转换,例如DC-DC转换器。
    - 电池管理系统:用于存储和释放能量,提高电池效率。
    - 汽车电子系统:如引擎控制单元、安全系统等。
    使用建议
    - 热管理:确保良好的散热措施,避免因过热导致性能下降。
    - 选择合适的电感值:根据具体应用需求选择最合适的电感值,以达到最佳效果。
    - 焊接注意事项:确保焊接过程平稳进行,避免焊料过多或不足影响电感器性能。

    兼容性和支持


    DFE252010P 与多数常见的 PCB 板材和焊接工艺兼容。制造商提供全面的技术支持和售后保障,确保用户能够充分利用其性能优势。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感器温度过高 | 确保散热良好,选择合适的工作环境。 |
    | 电感值测量不准确 | 使用标准校准设备重新测量,确保测试条件一致。 |
    | 焊接不良 | 检查焊接过程,确保焊接参数正确且焊接设备正常。 |

    总结和推荐


    DFE252010P 是一款高效能的金属合金功率电感器,具备优异的小型化、大电流能力和低功耗等特点。适合各类高要求的应用场景,如电源管理和汽车电子系统。无论是从性能还是成本角度来看,都是一款值得推荐的产品。在实际应用中,用户应注意热管理和选择合适的电感值,以确保最佳性能。

DFE252010P-3R3M=P2参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 195mΩ
额定电流 2.1A
Q值 -
测试频率 1MHz
电感值 3.3μH
饱和电流(LSAT) -
长*宽*高 2.5mm*2mm*1mm
通用封装 1008
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DFE252010P-3R3M=P2厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

DFE252010P-3R3M=P2数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING DFE252010P-3R3M=P2 DFE252010P-3R3M=P2数据手册

DFE252010P-3R3M=P2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1151 ¥ 0.9637
6000+ $ 0.1086 ¥ 0.9086
9000+ $ 0.1049 ¥ 0.878
15000+ $ 0.1005 ¥ 0.8408
21000+ $ 0.0977 ¥ 0.8173
30000+ $ 0.0948 ¥ 0.793
75000+ $ 0.0881 ¥ 0.7369
库存: 6000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 2891.1
