首页  >  产品百科  >  LQP03TN1N7C02D

LQP03TN1N7C02D

产品分类: 贴片电感
产品描述: 500MHz 15GHz 600mA 14@500MHz 1.7nH 150mΩ ±0.2nH 0201 贴片安装 600μm*300μm*330μm
供应商型号: 11M-D-LQP03TN1N7C02D
供应商: 云汉优选
标准整包数: 100

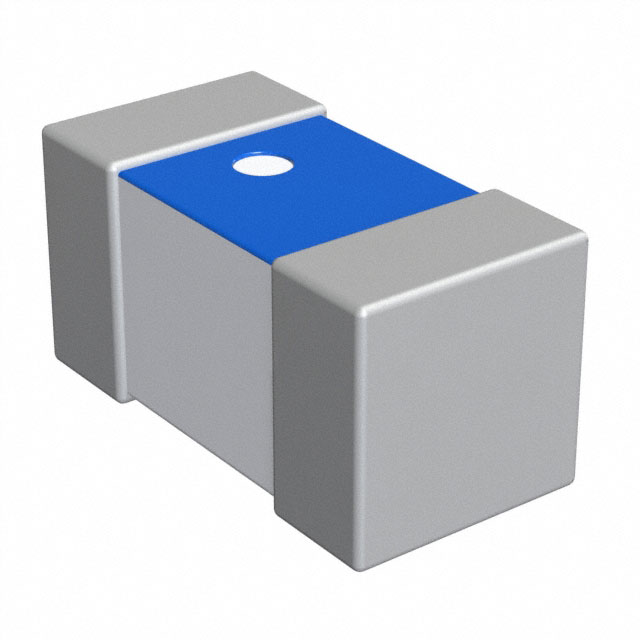

MURATA MANUFACTURING 贴片电感 LQP03TN1N7C02D

LQP03TN1N7C02D概述

    电子元器件产品技术手册解析

    产品简介


    LQP03TN1N7C02# 是Murata公司生产的一款高频电感器,其独特的尺寸代码“0603”(即201)表明它属于小型化产品,适用于多种消费类、医疗类及工业设备中。此产品不适用于医疗器械的植入、手术、自动注射装置,以及交通运输、设施和能源设备。

    技术参数


    - 物理尺寸:
    - 长度:0.6 ± 0.03mm
    - 宽度:0.3 ± 0.03mm
    - 厚度:0.3 ± 0.03mm
    - 尺寸代码:0603(英寸表示法为201)
    - 电感值:
    - 1.7nH ± 0.2nH
    - 测试频率:500MHz
    - 额定电流:
    - 600mA(基于温度上升情况)
    - 最大直流电阻:
    - 0.15Ω
    - 工作温度范围:
    - -55℃ 至 125℃(不包含自温升)
    - 磁屏蔽等级:
    - 非屏蔽型
    - 品质因数(Q):
    - 最小值:14
    - 测试频率:500MHz
    - 自共振频率:
    - 最小值:15000MHz

    产品特点和优势


    LQP03TN1N7C02# 的主要特点是高Q值和宽频率变化范围,这使其非常适合用于需要高精度电感的高频电路中。此外,它的非屏蔽设计简化了生产流程,降低了成本。该产品的耐温范围广,可以在极端环境下正常工作,提高了设备的可靠性和稳定性。

    应用案例和使用建议


    - 推荐应用: 消费类设备、部分医疗设备和工业设备
    - 具体使用建议: 在设计电路时,应考虑到产品的自温升对性能的影响,并确保在实际工作温度范围内使用。

    兼容性和支持


    该产品具有良好的兼容性,可以与其他标准电子元件轻松集成。Murata公司提供详尽的技术支持和售后保障,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    - 问题: 温度超出工作范围怎么办?
    - 解决办法: 确保在指定的工作温度范围内使用,如果需要在更宽的温度范围内使用,可咨询Murata工程师寻求专业建议。
    - 问题: 如何判断产品质量?
    - 解决办法: 通过查阅Murata公司的官方文档,确认产品的规格参数,并进行必要的测试验证。

    总结和推荐


    综上所述,LQP03TN1N7C02# 是一款具有高性能、广泛适用性的高频电感器。它的小巧尺寸和宽温度范围使其成为众多消费电子和工业应用的理想选择。推荐在需要高精度电感且要求稳定性能的应用中使用此产品。

LQP03TN1N7C02D参数

参数
直流电阻(DCR) 150mΩ
额定电流 600mA
Q值 14@500MHz
测试频率 500MHz
电感值 1.7nH
饱和电流(LSAT) -
自谐振频率(SRF) 15GHz
容差 ±0.2nH
长*宽*高 600μm*300μm*330μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQP03TN1N7C02D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQP03TN1N7C02D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQP03TN1N7C02D LQP03TN1N7C02D数据手册

LQP03TN1N7C02D封装设计

查看详情并下载
Symbol
Footprint
3D Model
