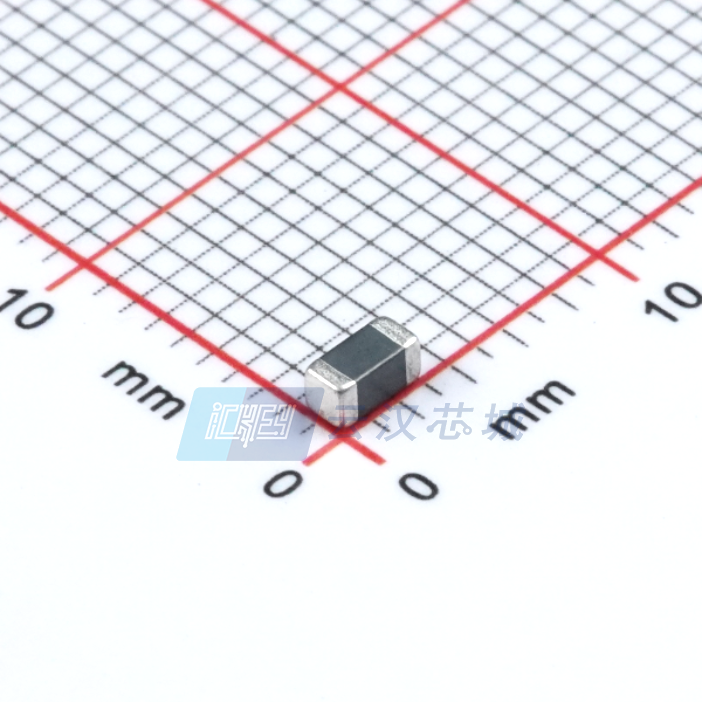

BLM31KN121SH1L

产品分类: 磁珠
产品描述: 6A 120Ω@100MHz 20mΩ 1206 贴片安装 3.2mm*1.6mm*1.8mm
供应商型号: 31M-BLM31KN121SH1L
供应商: 云汉优选
标准整包数: 5
MURATA MANUFACTURING 磁珠 BLM31KN121SH1L

BLM31KN121SH1L概述


    产品简介


    产品类型:贴片铁氧体磁珠
    主要功能:提供高频电磁干扰(EMI)抑制,用于汽车电子系统中。
    应用领域:广泛应用于汽车电子设备,如车身控制模块、动力总成控制单元、安全气囊控制器等,也适用于其他需要EMI抑制的电子产品。

    技术参数


    - 型号及阻抗值:
    - BLM31KN121SH1L:120Ω(±25%)
    - BLM31KN271SH1L:270Ω(±25%)
    - BLM31KN471SH1L:470Ω(±25%)
    - BLM31KN601SH1L:600Ω(±25%)
    - BLM31KN801SH1L:800Ω(±25%)
    - BLM31KN102SH1L:1000Ω(±25%)
    - 额定电流:
    - BLM31KN121SH1L:6000mA(85°C时)、4000mA(125°C时)
    - BLM31KN271SH1L:4500mA(85°C时)、3000mA(125°C时)
    - BLM31KN471SH1L:4000mA(85°C时)、2700mA(125°C时)
    - BLM31KN601SH1L:2900mA(85°C时)、2000mA(125°C时)
    - BLM31KN801SH1L:2500mA(85°C时)、1700mA(125°C时)
    - BLM31KN102SH1L:2000mA(85°C时)、1400mA(125°C时)
    - 直流电阻:
    - BLM31KN121SH1L:0.009Ω(最大)
    - BLM31KN271SH1L:0.016Ω(最大)
    - BLM31KN471SH1L:0.020Ω(最大)
    - BLM31KN601SH1L:0.038Ω(最大)
    - BLM31KN801SH1L:0.050Ω(最大)
    - BLM31KN102SH1L:0.075Ω(最大)
    - ESD耐压:6KV
    - 工作温度范围:-55°C 至 +125°C

    产品特点和优势


    1. 高性能EMI抑制:该系列铁氧体磁珠能够有效抑制高频电磁干扰,保证汽车电子系统的稳定运行。
    2. 高可靠性:通过了AEC-Q200标准测试,具有优异的耐温、抗湿和抗冲击能力。
    3. 大额定电流:能够承受高达数千毫安的额定电流,适合各种高功率需求的应用场景。
    4. 超低直流电阻:确保极小的能量损失,提高整体系统的效率。

    应用案例和使用建议


    应用案例
    该产品广泛应用于汽车电子控制系统,如车身控制模块(BCM)、发动机管理系统(EMS)和安全气囊控制器(SRS)等。这些系统对电磁干扰有严格要求,因此贴片铁氧体磁珠的应用至关重要。
    使用建议
    1. 合理布板设计:将组件平行于板分离面放置,以减少机械应力;增加板分离部分的切口,以减少剪切力。
    2. 避免极端温度和湿度:在储存和使用过程中,确保环境温度和湿度的稳定性,避免快速变化。
    3. 适当的防护措施:树脂涂层和清洁过程需谨慎操作,以避免损坏磁珠。

    兼容性和支持


    该产品适用于标准的表面贴装技术(SMT),可以与大多数现代电子制造工艺兼容。制造商提供了详尽的技术支持,包括安装指南、焊接条件以及故障排除步骤。

    常见问题与解决方案


    1. 问题:产品无法正确焊接。
    解决办法:确保焊接条件符合标准,避免过高的预热和冷却速率,检查焊锡膏厚度。

    2. 问题:产品在高温下失效。
    解决办法:选择合适的阻燃材料进行树脂涂覆,确保产品在工作温度范围内稳定运行。

    总结和推荐


    综合评估:Murata的BLM31KN系列贴片铁氧体磁珠凭借其卓越的EMI抑制能力和高可靠性,在汽车电子领域表现出色。它能有效应对极端的工作环境,并且具有较长的使用寿命。
    推荐:强烈推荐使用此系列产品。对于追求高性能和高可靠性的应用,这类铁氧体磁珠是理想的选择。

BLM31KN121SH1L参数

参数
直流电阻(DCR) 20mΩ
额定电流 6A
阻抗@频率 120Ω@100MHz
长*宽*高 3.2mm*1.6mm*1.8mm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BLM31KN121SH1L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

BLM31KN121SH1L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 磁珠 MURATA MANUFACTURING BLM31KN121SH1L BLM31KN121SH1L数据手册

BLM31KN121SH1L封装设计

查看详情并下载
Symbol
Footprint
3D Model
