78601/3MC

产品分类: 脉冲变压器

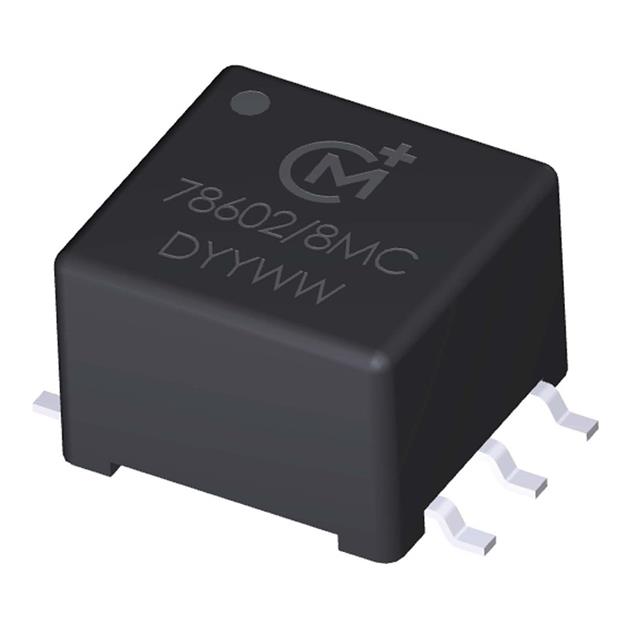

产品描述: 1:1 General Purpose 200μH 6Vμs 贴片安装 9.52mm*9mm*6.35mm
供应商型号: SR-78601/3MC
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING 脉冲变压器 78601/3MC

78601/3MC概述

    Murata Power Solutions 786 Series General Purpose Pulse Transformers

    产品简介


    Murata Power Solutions的786系列通用脉冲变压器是广泛应用于多种场合的一系列产品。这些变压器适用于线耦合、匹配或隔离等多种应用场景,同时也可以用于小功率隔离电源以及滤波应用中的共模扼流圈。该系列提供了多种配置选项,以满足不同的设计需求。

    技术参数


    - 基本特性:
    - RoHS合规
    - 四种配置选择
    - 初级电感高达10mH
    - 工作隔离电压1kVrms
    - 行业标准引脚布局
    - 可选表面贴装版本
    - UL 94 V-0认证材料
    - 超薄外形设计
    - 环形结构设计
    - 完全封装
    - 选型指南:
    | 订单代码 | 匝数比 | 最小初级电感(μH) | 初级最小伏秒(Vμs) | 最大初级电感泄漏(μH) | 典型初级-次级电容(pF) | 最大直流电阻(Ω) | 隔离电压(Vrms) |

    | 78601/4C | 1:1 | 67 | 4 | 0.19 | 8 | 0.17 | 1000 |
    | 78601/3C | 1:1 | 200 | 6 | 0.20 | 14 | 0.25 | 1000 |
    | 78601/2C | 1:1 | 500 | 10 | 0.25 | 22 | 0.34 | 1000 |
    | ... | ... | ... | ... | ... | ... | ... | ... |
    - 绝对最大额定值:
    - 工作温度范围:0°C至70°C
    - 存储温度范围:-60°C至125°C

    产品特点和优势


    - 通用性强:多种配置和匝数比的选择,适用于各种应用场景。
    - 高可靠性:UL 94 V-0认证材料确保良好的防火性能。
    - 低噪声:环形结构设计减少电磁干扰。
    - 易于安装:提供表面贴装版本,方便自动化生产。

    应用案例和使用建议


    - 应用案例:
    - 线耦合:适用于通信系统中的信号传输。
    - 匹配:提高信号传输效率,减少反射。
    - 隔离:实现电路间的电气隔离,保护敏感电路。
    - 小功率隔离电源:适用于小功率设备的电源转换。
    - 滤波应用:共模扼流圈可以有效抑制共模干扰。

    - 使用建议:
    - 在选择匝数比时,需要根据具体应用场景的需求来确定。
    - 需要严格遵守电气隔离的要求,避免出现安全问题。
    - 在进行高电压测试时,建议降低电压测试以防止绝缘材料损坏。

    兼容性和支持


    - 兼容性:
    - 提供多种包装形式(管装、卷带式),适合不同生产环境。
    - 支持和服务:
    - 厂商提供详细的技术文档和技术支持,帮助客户解决问题。

    常见问题与解决方案


    - 常见问题:
    - 问题1:如何选择合适的匝数比?
    - 解决办法:根据应用的具体需求(如信号传输效率、功率大小等)来选择。
    - 问题2:长时间高电压测试对产品有何影响?
    - 解决办法:尽量避免重复高电压测试,若必须测试则应适当降低电压并限制次数。
    - 问题3:如何保证产品的长期稳定性?
    - 解决办法:遵循厂商提供的使用和存储条件,定期检查产品状态。

    总结和推荐


    - 优点:
    - 丰富的配置选择,适用于多种应用场景。
    - 高质量的制造工艺和认证材料确保产品的可靠性和耐用性。
    - 提供详尽的技术支持和文档资料,便于客户快速上手。

    - 推荐结论:
    - 786系列通用脉冲变压器是一款非常适合应用于多种电子设备中的产品,无论是从可靠性还是性价比方面都表现出色。我们强烈推荐这款产品给需要高质量通用脉冲变压器的应用开发工程师。

78601/3MC参数

参数
电感值 200μH
变压器类型 General Purpose
匝数比 1:1
ET(伏特-时间) 6Vμs
长*宽*高 9.52mm*9mm*6.35mm
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 管装

78601/3MC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。
