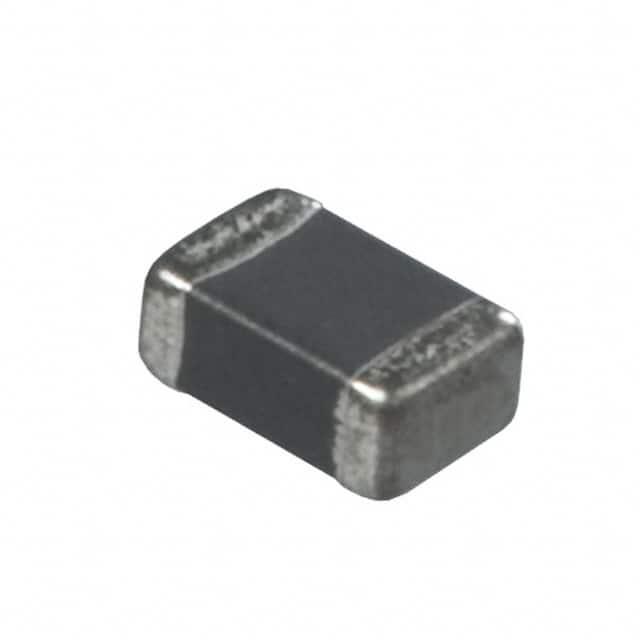

LQM21NNR12K10D

产品分类: 贴片电感
产品描述: 25MHz 310MHz 250mA 20@25MHz 120nH 290mΩ ±10% 0805 贴片安装 2mm*1.25mm*1.05mm
供应商型号: CSJ-ST14386642
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING 贴片电感 LQM21NNR12K10D

LQM21NNR12K10D概述


    产品简介


    本手册涉及的是Murata Manufacturing Co., Ltd.生产的LQM21NN系列芯片电感(Chip Coil)。这类芯片电感主要用于各种电子设备中,如消费电子、通信设备、工业控制等。芯片电感的主要功能是通过感应来存储能量,并能在电路中起到滤波、稳压的作用。这些电感采用小型封装设计,非常适合空间有限的应用场景。

    技术参数


    基本参数
    - 尺寸:
    - 感应值0.10μH到2.2μH: 0.85mm±0.2mm
    - 感应值2.7μH到4.7μH: 1.25mm±0.2mm
    - 质量:
    - 感应值0.10μH到2.2μH: 0.010g
    - 感应值2.7μH到4.7μH: 0.014g
    - 额定温度范围:
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-55°C至+125°C
    性能参数
    | 型号 | 感应值 (μH) | 允许误差 | 直流电阻 (Ω) | 自共振频率 (MHz) | 额定电流 (mA) |
    |
    | LQM21NNR10K10D | 0.10 | ±10% | 20 | 340 | 250 |
    | LQM21NNR12K10D | 0.12 | ±10% | 29 | 310 | 250 |
    | LQM21NNR15K10D | 0.15 | ±10% | 32 | 270 | 250 |
    | LQM21NNR18K10D | 0.18 | ±10% | 35 | 250 | 250 |
    | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    LQM21NN系列芯片电感具备以下几个显著的特点和优势:
    - 小型化设计:能够满足紧凑空间要求。
    - 高可靠性:通过一系列严格的机械和环境测试,确保长时间稳定运行。
    - 优秀的温湿度适应性:可在广泛的温度和湿度范围内正常工作。
    - 低直流电阻:降低电路中的功率损耗,提高效率。

    应用案例和使用建议


    该系列产品广泛应用于多种电子设备中,例如:
    - 消费电子:便携式充电器、移动电源等
    - 通信设备:路由器、交换机等
    - 工业控制:自动化设备、传感器等
    使用建议:
    1. 在设计PCB时,应避免将电感安装在机械应力较高的区域。
    2. 安装时应注意热预处理条件,以避免过度加热导致损坏。
    3. 在清洗过程中,要严格遵守清洁条件,以防止残留物对电感造成损害。

    兼容性和支持


    - 兼容性:LQM21NN系列电感可以方便地集成到现有的电子产品设计中,且与主流的焊锡材料和工艺兼容。
    - 支持:Murata公司提供详细的技术文档和售后支持,客户可以通过官方渠道获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感值变化 | 确保远离磁性物质,定期检查温度和电流状态。 |
    | 焊接不良 | 使用合适的焊料和焊接工艺,遵循标准焊接曲线。 |
    | 温度过高导致失效 | 确保散热良好,避免长时间过载工作。 |

    总结和推荐


    综上所述,LQM21NN系列芯片电感是一款高性能的产品,具有高度可靠性和良好的兼容性。对于需要在紧凑空间内实现高效能的电子设备来说,这是一款非常理想的选择。因此,强烈推荐该系列产品用于各种应用场合。如果您对具体型号有进一步的需求,建议联系Murata公司的技术支持团队,以便获得更详细的指导和支持。

LQM21NNR12K10D参数

参数
额定电流 250mA
Q值 20@25MHz
测试频率 25MHz
电感值 120nH
饱和电流(LSAT) -
自谐振频率(SRF) 310MHz
容差 ±10%
直流电阻(DCR) 290mΩ
长*宽*高 2mm*1.25mm*1.05mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
