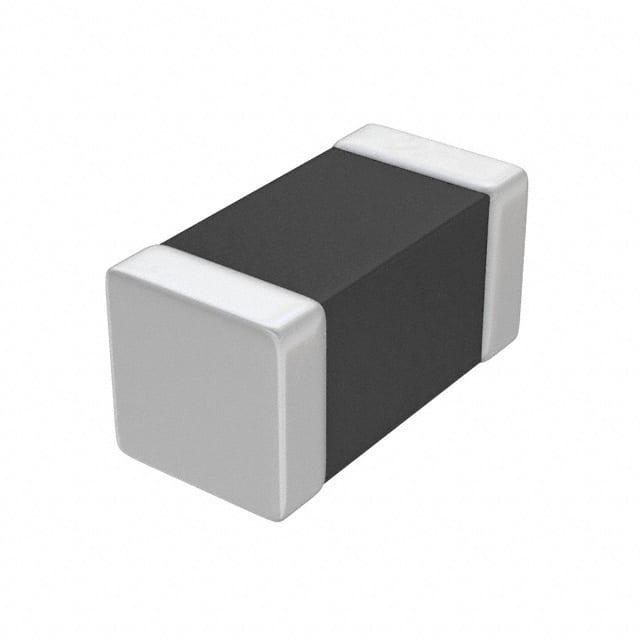

BLE18PS080BH1D

产品分类: 磁珠
产品描述: 5A 8.5Ω@100MHz 4mΩ 0603 贴片安装 1.6mm*800μm*750μm
供应商型号: 3678427
供应商: 海外现货
标准整包数: 10
MURATA MANUFACTURING 磁珠 BLE18PS080BH1D

BLE18PS080BH1D概述

    芯片功率磁珠BLE18□□□□□BH1D 技术手册

    1. 产品简介


    本手册描述的是适用于汽车电子领域的Murata MFG Co., Ltd.的芯片功率磁珠系列,型号为BLE18BH系列。该系列产品主要用于抑制电磁干扰(EMI),并通过AEC-Q200标准认证。它们广泛应用于车载电子系统、电源管理等领域,为电路提供高效的滤波和保护作用。

    2. 技术参数


    以下是该型号磁珠的关键技术规格:
    - 阻抗(100 MHz):8.5 Ω ± 25%
    - 额定电流:5000 mA
    - 直流电阻:0.004 Ω(典型值)
    - 工作温度范围:-55°C 至 +150°C
    - 储存温度范围:-55°C 至 +150°C
    - 静电放电等级:2 kV
    电气特性测试条件:
    - 温度:普通温度(15°C 至 35°C)
    - 湿度:普通湿度(25% RH 至 85% RH)
    - 大气压力:86 kPa 至 106 kPa
    注释:
    - 额定电流会根据工作温度的不同而降低。
    - 使用频率:100 MHz ± 1 MHz
    - 测试设备:Keysight 4991A 或其等效设备

    3. 产品特点和优势


    - 高可靠性:符合AEC-Q200标准,适合在严苛的汽车环境中使用。
    - 宽工作温度范围:支持从-55°C到+150°C的工作温度,确保在极端环境下仍能正常工作。
    - 高电流容量:额定电流高达5000 mA,适合大电流应用场景。
    - 低直流电阻:典型值仅为0.004 Ω,保证高效的能量转换效率。

    4. 应用案例和使用建议


    应用案例:
    - 电源管理电路:用于抑制电源线上的电磁干扰。
    - 车载音响系统:减少噪声干扰,提升音频质量。
    使用建议:
    - 确保安装时的热应力不超过规定限制,以避免因热冲击导致损坏。
    - 建议设计合理的焊盘尺寸和焊锡厚度,以防止焊接过程中的裂纹。

    5. 兼容性和支持


    该产品设计用于回流焊接和流动焊接。适用于Sn-3.0Ag-0.5Cu焊料,推荐焊锡膏厚度在100 µm至200 µm之间。

    6. 常见问题与解决方案


    - 问题1:焊接过程中出现裂纹。
    - 解决方案:检查预热条件是否符合要求,增加焊锡膏厚度或调整焊锡膏成分。

    - 问题2:产品接触腐蚀性气体后性能下降。
    - 解决方案:避免产品暴露于腐蚀性气体环境中,选择合适的封装材料。

    7. 总结和推荐


    综上所述,该型号磁珠在汽车电子及其他严苛环境下的表现非常出色。其宽泛的工作温度范围和高可靠性使其成为高性能应用的理想选择。对于需要在恶劣环境中工作的电子产品,我们强烈推荐使用该产品。

BLE18PS080BH1D参数

参数
额定电流 5A
阻抗@频率 8.5Ω@100MHz
直流电阻(DCR) 4mΩ
长*宽*高 1.6mm*800μm*750μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BLE18PS080BH1D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。
