首页  >  产品百科  >  LQH3NPN4R7MM0L

LQH3NPN4R7MM0L

产品分类: 贴片电感
产品描述: 1MHz 65MHz 880mA 1.25A 4.7μH 156mΩ ±20% 1212 贴片安装 3mm*3mm*1.5mm
供应商型号: 490-6642-6-ND
供应商: Digi-Key
标准整包数: 1

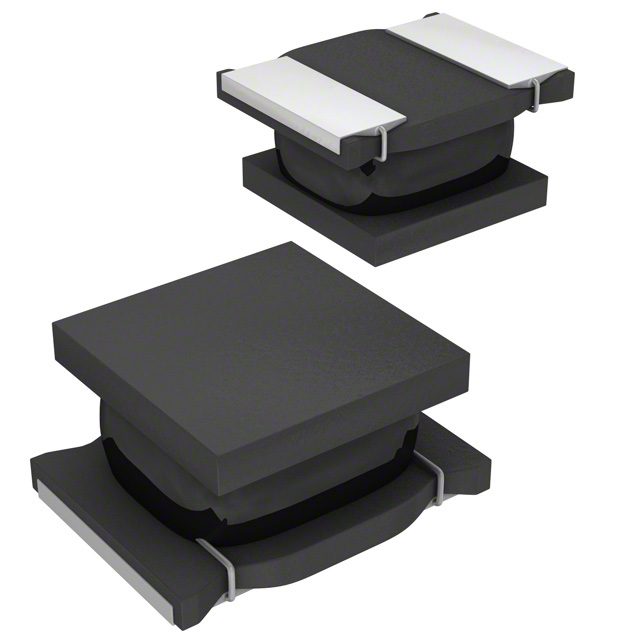

MURATA MANUFACTURING 贴片电感 LQH3NPN4R7MM0L

LQH3NPN4R7MM0L概述


    产品简介


    LQH3NPN4R7MM0# 是一款由Murata生产的贴片电感器,广泛应用于消费电子产品、医疗设备和工业设备等领域。这种电感器以其高效能和稳定性著称,是许多电子设备中不可或缺的关键部件。电感器在电路中起到存储电能、滤波和平滑电压的作用,适用于电源管理、射频电路和信号处理等多种场合。

    技术参数


    | 参数 | 值 |

    | 尺寸代码(英寸) | 1212(3030) |
    | 电感量(μH) | 4.7 ± 20% |
    | 测试频率(MHz) | 1 |
    | 额定电流(基于电感变化) | 880 mA |
    | 额定电流(基于温度上升) | 1250 mA |
    | 最大直流电阻(Ω) | 0.156 |
    | 直流电阻(Ω) | 0.13 ± 20% |
    | 工作温度范围(自温升包括) | -40°C 到 125°C |
    | 工作温度范围(自温升不包括) | -40°C 到 85°C |
    | 自谐振频率(最小值) | 65 MHz |
    | 包装规格 | K:330 Embossed Tape 4000 |
    L:180 Embossed Tape 1000 |

    产品特点和优势


    1. 高可靠性:电感器能够在广泛的温度范围内稳定工作,确保其长期可靠的性能。
    2. 低直流电阻:低直流电阻有助于减少能量损耗,提高电路的整体效率。
    3. 磁屏蔽设计:采用了磁树脂材料的磁屏蔽设计,可以有效减少电磁干扰。
    4. 高精度:电感量的精度高达±20%,确保了在各种应用场景中的精确控制。
    5. 适用性强:可用于多种类型的电子设备,包括消费电子产品、医疗设备和工业设备。

    应用案例和使用建议


    应用案例
    - 消费电子产品:电感器可以用于手机、平板电脑和智能穿戴设备等设备的电源管理模块。
    - 医疗设备:在医疗器械中,电感器常用于电磁干扰抑制和信号滤波。
    - 工业设备:在工业自动化控制系统中,电感器被用于稳压电源和电磁干扰抑制。
    使用建议
    1. 选择合适的工作温度范围:在选择电感器时,要根据实际应用场景中的工作温度范围进行选择。
    2. 考虑电感器的额定电流:在设计电路时,要确保电感器能够承受最大工作电流而不超过额定电流限制。
    3. 注意散热问题:特别是在高温环境下,应注意电感器的散热情况,避免过热影响其正常工作。

    兼容性和支持


    LQH3NPN4R7MM0# 可以与其他标准电子元器件兼容使用,便于集成到现有的电子系统中。Murata公司提供了详细的规格和技术支持,用户可以在其官方网站上下载最新的技术手册和使用指南。同时,建议在购买前与Murata公司的销售代表或产品工程师联系,获取最新的产品信息和建议。

    常见问题与解决方案


    1. 问题:如何确定电感器的工作温度范围?
    解决方案:查阅技术手册中的“工作温度范围”部分,根据实际应用场景选择合适的电感器型号。
    2. 问题:如何测量电感器的实际电感值?
    解决方案:使用LCR测试仪进行测量,确保在规定的测试频率下进行,以获得准确的结果。
    3. 问题:如何计算电感器的自谐振频率?
    解决方案:参考技术手册中的电感量与频率的关系曲线图,查找对应电感量的自谐振频率。

    总结和推荐


    LQH3NPN4R7MM0# 电感器凭借其出色的性能、高可靠性和多功能性,成为众多电子设备的理想选择。它不仅适用于消费电子产品和医疗设备,也适合于工业控制和通信设备等领域。建议在选择电感器时,结合具体的应用需求和工作环境,充分考虑电感器的各项技术参数。如果您需要进一步的技术支持或咨询服务,建议联系Murata公司的专业团队。总体而言,这款电感器值得推荐用于各种高要求的电子设备中。

LQH3NPN4R7MM0L参数

参数
电感值 4.7μH
饱和电流(LSAT) 880mA
自谐振频率(SRF) 65MHz
容差 ±20%
直流电阻(DCR) 156mΩ
额定电流 1.25A
Q值 -
测试频率 1MHz
长*宽*高 3mm*3mm*1.5mm
通用封装 1212
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

LQH3NPN4R7MM0L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQH3NPN4R7MM0L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQH3NPN4R7MM0L LQH3NPN4R7MM0L数据手册

LQH3NPN4R7MM0L封装设计

查看详情并下载
Symbol
Footprint
3D Model
