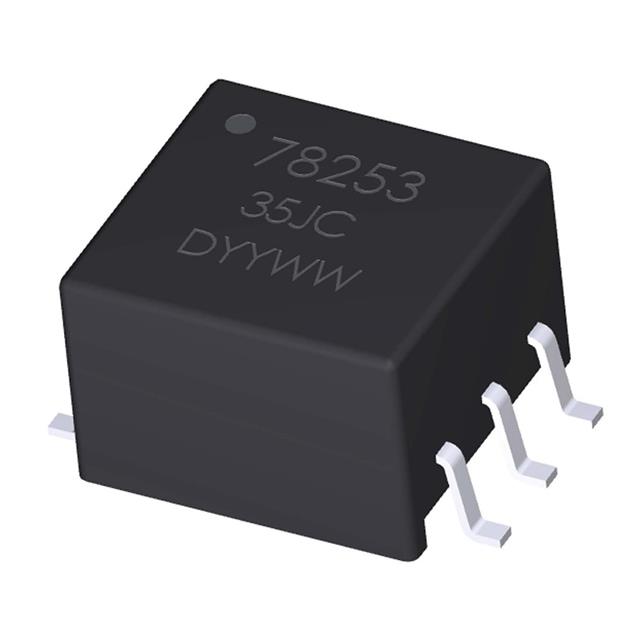

78253/35JC-R

产品分类: 磁性器件套件/配件
产品描述: Transformer 1:2.27 1500VDC 9 X 12.7mm 6.65 X Gull Wing Surface Mount
供应商型号: AV-A-CDT7825335JCR
供应商: Avnet
标准整包数: 500
MURATA MANUFACTURING 磁性器件套件/配件 78253/35JC-R

78253/35JC-R概述

    78253J 系列 — MAX253 兼容转换器 SM 变压器

    产品简介


    78253J系列是为与MAX253芯片组配合使用而设计的转换器变压器。这些变压器主要用于提供隔离式电源供应。根据输入电压的不同(3.3V或5V),该系列产品能够提供不同的输出功率:3.3V输入版本可以提供500mW,5V输入版本可以提供1W。其核心绕组支持全桥、半桥或倍压电路。

    技术参数


    - 输入电压:3.3V 或 5V
    - 输出电压:5.0V
    - 最大输出电流:35JC: 100mA, 55JC: 200mA, 35JVC: 100mA, 55JVC: 200mA
    - 隔离电压:35JC 和 55JC: 1500VDC, 35JVC 和 55JVC: 4000VDC
    - 频率范围:高达500kHz
    - 泄漏电感:35JC: 0.32μH - 1.00μH, 55JC: 0.51μH - 1.00μH
    - 互绕电容:24pF - 50pF
    - 直流电阻:35JC: 0.5Ω - 1.00Ω, 55JC: 0.70Ω - 1.50Ω

    产品特点和优势


    - 兼容性:完全兼容MAX253芯片组
    - 高可靠性:通过J-STD-020D回流焊接测试
    - 环境适应性:工业温度范围:-40°C至85°C
    - 高性能:隔离电压达到4000VDC,支持最高500kHz频率
    - 安全性:通过UL 94 V-0认证材料

    应用案例和使用建议


    - 应用场景:适合作为隔离式电源供应使用,如通信设备、医疗设备等。
    - 使用建议:建议使用时确保输入和输出电压不超过SELV限制(42.4V峰值或60VDC)。此外,考虑到隔离能力可能因高电压重复测试而受损,建议尽量减少此类测试次数,并降低测试电压20%。

    兼容性和支持


    - 兼容性:适用于各种工业标准电路,与MAX253芯片组高度兼容。
    - 技术支持:Murata Power Solutions提供全面的技术支持和售后服务。如有疑问,请联系mk@murata-ps.com或致电+44 (0)1908 615232。

    常见问题与解决方案


    1. 问:是否支持更高频率?
    - 答:是的,最高支持500kHz频率,但需注意温度上升导致的性能下降。

    2. 问:是否可以用于安全隔离系统?
    - 答:不建议作为安全隔离系统的元件使用,因为需要额外的安全隔离/绝缘系统来保护用户可访问的电路。

    总结和推荐


    78253J系列是一种高度可靠的转换器变压器,具有出色的隔离能力和广泛的适用范围。其兼容MAX253芯片组的特点使其成为多种应用场景的理想选择。虽然价格较高,但考虑到其可靠性和高效性,我们强烈推荐在需要严格隔离要求的应用中使用此产品。

78253/35JC-R参数

参数
长*宽*高 9mm*9.52mm*6.35mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
