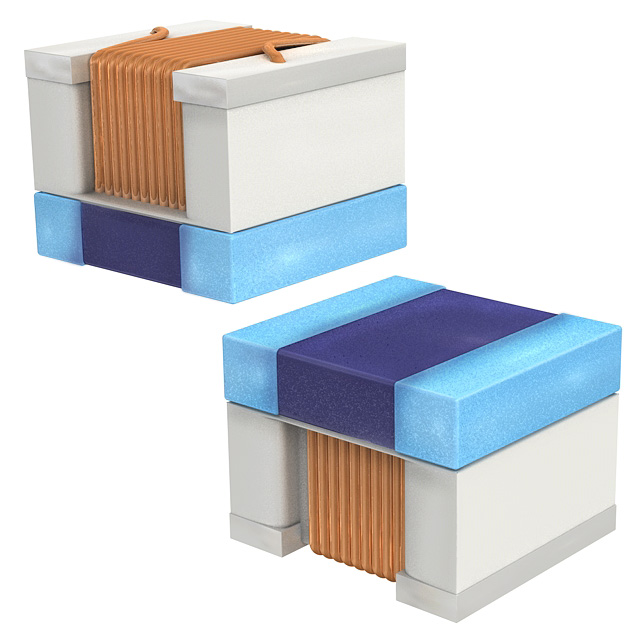

LQW2BAN33NG00L

产品分类: 贴片电感
产品描述: 250MHz 1.9GHz 1.5A 75@500MHz 33nH 120mΩ ±2% 0805 贴片安装 2.09mm*1.53mm*1.52mm
供应商型号: 490-16035-1-ND
供应商: Digi-Key
标准整包数: 1
MURATA MANUFACTURING 贴片电感 LQW2BAN33NG00L

LQW2BAN33NG00L概述

    高质量文章:Murata LQW2BAN 系列芯片电感技术手册解读

    1. 产品简介


    Murata 的 LQW2BAN 系列芯片电感是专为通用电子设备设计的小型化、高性能的片式电感器。该系列产品以微型化和高效能为核心特点,广泛应用于消费电子、通信设备、工业控制以及汽车电子等领域。其核心功能包括电磁干扰滤波、射频信号处理以及电源管理等。凭借其卓越的性能和稳定的表现,LQW2BAN 系列电感已成为行业内众多制造商的首选之一。

    2. 技术参数


    | 参数名称 | 规格范围 |

    | 感值(nH) | 3.2 ~ 200 |
    | 容差 | G: ±2%,J: ±5% |
    | 直流电阻(Ω最大值) | 0.02 ~ 0.63 |
    | 自谐振频率(MHz 最小值) | 1140 ~ 1900 |
    | 额定电流(mA 最大值) | 750 ~ 3800 |
    | 工作温度范围 | -55°C 至 +125°C |
    | 存储温度范围 | -55°C 至 +125°C |
    此外,LQW2BAN 系列电感具有非常轻便的设计,单个电感的典型重量仅为 0.014g,适合于高密度装配需求。同时,其外形尺寸仅为 2.0mm x 1.25mm(长×宽),高度仅约 0.65mm,符合现代化电子产品对小型化的要求。

    3. 产品特点和优势


    - 高精度感值:通过采用精密制造工艺,确保了电感值的高精确度,满足各种应用的需求。
    - 高 Q 值:出色的 Q 值特性使产品在高频段具备良好的能量储存和传输能力,尤其适用于射频电路。
    - 宽广的温度适应性:能够在极端温度条件下保持稳定的性能表现,满足工业级和车载级的应用需求。
    - 优异的机械强度:通过严格的机械测试(如剪切测试、弯曲测试等),确保了电感在恶劣环境下的可靠性。

    4. 应用案例和使用建议


    LQW2BAN 系列电感广泛应用于以下场景:
    - 通信设备:如 Wi-Fi 模块、蜂窝基站、蓝牙模块等,其高频性能使其成为射频电路的理想选择。
    - 消费电子:智能手机、平板电脑等需要高集成度的设备中,用于电源管理和信号过滤。
    - 工业控制:自动化设备、传感器接口电路等场合,保证设备在恶劣条件下的稳定性。
    使用建议:
    - 在设计 PCB 时,需确保电感位置合理,避免因机械应力导致性能下降。建议将电感安装在横向方向,以减少应力影响。
    - 焊接过程中需严格按照推荐的焊锡条件进行操作,避免过高的焊接温度导致电感失效。

    5. 兼容性和支持


    LQW2BAN 系列电感完全兼容现代电子组装工艺,支持标准的卷带包装方式(每卷装 2000pcs)。Murata 公司提供全面的技术支持,包括样品请求、技术咨询以及售后服务,确保客户能够顺利部署产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后性能下降 | 调整焊接温度和时间至标准范围,避免过高温度的影响。 |
    | 使用过程中发热严重 | 确保散热设计合理,必要时增加散热片或优化布局。 |
    | 电感值不达标 | 确认是否符合规定的容差要求,必要时重新检测或更换。 |

    7. 总结和推荐


    Murata LQW2BAN 系列芯片电感以其卓越的性能、可靠的设计和广泛的应用场景,成为电子元器件市场中的佼佼者。其独特的技术优势使其在高频和低功耗应用中表现出色,特别适合需要高性能和小型化的设备。综上所述,强烈推荐该系列产品用于现代电子设备的开发与生产。
    如果您正在寻找一款兼具性能与成本效益的电感解决方案,Murata LQW2BAN 系列将是您的理想选择!

LQW2BAN33NG00L参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) 1.9GHz
容差 ±2%
直流电阻(DCR) 120mΩ
额定电流 1.5A
Q值 75@500MHz
测试频率 250MHz
电感值 33nH
长*宽*高 2.09mm*1.53mm*1.52mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQW2BAN33NG00L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQW2BAN33NG00L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQW2BAN33NG00L LQW2BAN33NG00L数据手册

LQW2BAN33NG00L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4255 ¥ 3.5955
10+ $ 0.3272 ¥ 2.7652
100+ $ 0.2589 ¥ 2.1663
1000+ $ 0.2129 ¥ 1.7817
库存: 138
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.59
直接购买
加入购物车
