BLM18KN121EH1D

产品分类: 磁珠

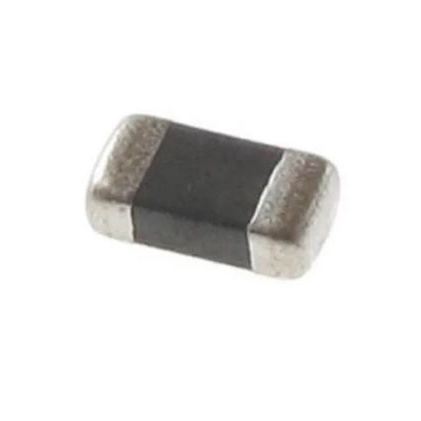

产品描述: Murata 0603贴片磁珠 铁氧体磁珠, 120Ω@100MHZ, 1.6 x 0.8 x 0.6mm
供应商型号: 3652394
供应商: 海外现货
标准整包数: 10
MURATA MANUFACTURING 磁珠 BLM18KN121EH1D

BLM18KN121EH1D概述


    产品简介


    Murata Chip Ferrite Bead BLM18KNEH系列
    Murata的BLM18KNEH系列芯片电感器专为汽车电子设计,旨在通过有效的电磁干扰(EMI)抑制来提升系统性能。这些电感器采用铁氧体材料制成,具有出色的阻抗特性和稳定性,能够广泛应用于汽车、工业控制等领域。

    技术参数


    - 型号: BLM18KN260EH1D, BLM18KN300EH1D, BLM18KN700EH1D, BLM18KN101EH1D, BLM18KN121EH1D, BLM18KN221EH1D, BLM18KN331EH1D, BLM18KN471EH1D, BLM18KN601EH1D, BLM18KN102EH1D
    - 尺寸: (L×W) 1.85mm×1.05mm(具体见手册第5页)
    - 阻抗 (100MHz时): 26Ω(BLM18KN260EH1D)至 1000Ω(BLM18KN102EH1D),允许±25%波动
    - 额定电流 (125°C时): 2600mA(BLM18KN260EH1D)至 490mA(BLM18KN102EH1D)
    - 直流电阻 (最大值): 0.007Ω(BLM18KN260EH1D)至 0.200Ω(BLM18KN102EH1D)
    - 存储温度范围: -55°C 至 +175°C
    - 工作温度范围: -55°C 至 +175°C
    - 封装: 带式包装,每卷4000个(见手册第9页)

    产品特点和优势


    - 高可靠性: 符合AEC-Q200标准,经过严格测试(见手册第8页)。
    - 高耐热性: 能够承受高达175°C的工作温度(见手册第8页)。
    - 优良的温度循环性能: 经受1000次-55°C到+175°C的温度循环测试(见手册第8页)。
    - 优秀的机械强度: 经受振动、冲击测试,确保产品在恶劣环境下的可靠性(见手册第13页)。

    应用案例和使用建议


    应用案例:
    - 汽车发动机控制系统
    - 工业自动化设备
    - 智能电网设备
    使用建议:
    - 确保产品焊接过程符合手册中的推荐条件(见手册第11.3节)。
    - 避免在腐蚀性气体环境中使用,以免造成产品质量下降(见手册第11.5节)。
    - 在设计PCB布局时,尽量减少机械应力对产品的损害(见手册第11.6节)。

    兼容性和支持


    - 兼容性: 这些电感器适用于多种电路板设计,可与其他标准芯片兼容(见手册第11.6节)。
    - 支持: Murata公司提供全面的技术支持和售后服务,确保客户能够顺利使用这些产品(见手册第11.10节)。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品在高温环境下出现故障 | 确认使用温度不超过175°C,并检查焊接质量(见手册第10.2节)。 |
    | 产品在运输过程中受损 | 使用防震包装,避免过度震动和冲击(见手册第11.9节)。 |
    | 焊接后的产品性能下降 | 检查焊接工艺是否符合手册要求,尤其是预热和冷却过程(见手册第11.3节)。 |

    总结和推荐


    总体评价: Murata的BLM18KNEH系列芯片电感器具备优异的EMI抑制能力和高度的可靠性,在汽车电子和工业控制领域有着广泛的应用前景。产品的高耐温性和稳定的电气性能使其成为同类产品中的佼佼者。
    推荐理由: 强烈推荐使用这些电感器,特别是对于需要在苛刻环境下工作的电子系统。只要严格按照手册中的安装和使用指南操作,这些产品将为您的设计带来显著的性能提升和稳定性保障。

BLM18KN121EH1D参数

参数
额定电流 -
阻抗@频率 62.7Ω@ 25MHz
直流电阻(DCR) 30mΩ
长*宽*高 1.75mm*800μm*950μm
通用封装 0603
安装方式 贴片安装
包装方式 卷带包装

BLM18KN121EH1D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

BLM18KN121EH1D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 磁珠 MURATA MANUFACTURING BLM18KN121EH1D BLM18KN121EH1D数据手册

BLM18KN121EH1D封装设计

查看详情并下载
Symbol
Footprint
3D Model
