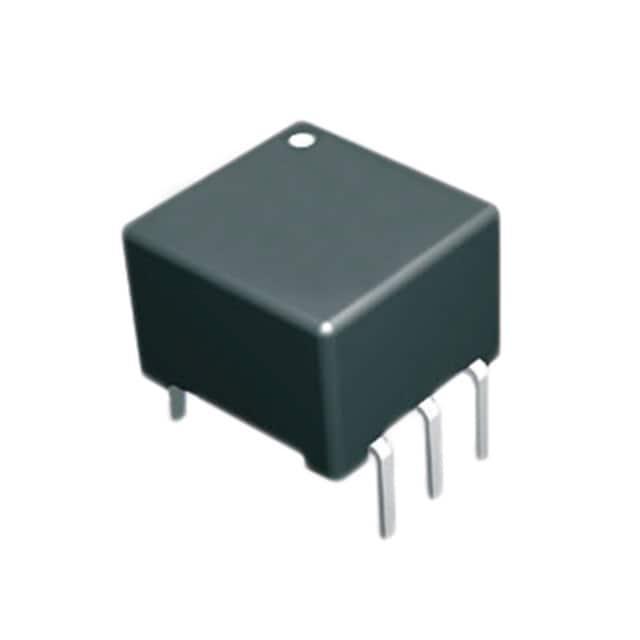

78602/1C

产品分类: 脉冲变压器
产品描述: 1:1:1 General Purpose 2mH 20Vμs DIP 通孔安装 9.52mm*9mm*6.35mm
供应商型号: SXE-78602/1C
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING 脉冲变压器 78602/1C

78602/1C概述


    产品简介


    产品名称:Murata 786系列通用脉冲变压器
    产品类型:通用脉冲变压器
    主要功能:
    - 实现电能隔离
    - 用于匹配或耦合电路
    - 可用于小功率隔离电源
    - 适用于共模噪声抑制(如滤波应用)
    应用领域:
    - 线路耦合
    - 匹配或隔离电路设计
    - 小型隔离电源
    - 滤波器中的共模扼流圈

    技术参数


    | 参数名称 | 规格范围 |

    | 类型 | 单次线圈至单次线圈、两次线圈比值等 |
    | 初级电感 | 最高可达10mH |
    | 工作电压 | 超过1kVrms隔离 |
    | 接口 | 行业标准针脚布局 |
    | 封装形式 | 表面贴装/通孔可选 |
    | 阻燃等级 | UL 94 V-0 |
    | 超薄封装 | 典型高度低于3.44mm |
    | 构造方式 | 环形结构 |
    | 密封处理 | 全密封封装 |
    | 温度范围 | -60°C至125°C存储温度 |

    产品特点和优势


    - 全面兼容性:提供四种配置,适合多种应用场景。
    - 高可靠性:ROHS合规,且表面贴装版本已获得UL认证材料支持。
    - 宽广适用性:适用于多个领域,例如数据通信、工业自动化及医疗设备。
    - 低泄漏电感:典型值仅达0.11μH,保证极低的串扰效应。
    - 优异电气特性:初级电压时间积(Et)达到最大20Vμs。
    市场竞争力:
    此系列产品具备紧凑的体积与多功能性,同时满足严格的隔离要求,特别适合需要高性能且成本敏感的应用场合。

    应用案例和使用建议


    应用场景分析
    - 线路耦合:在高精度信号传输系统中,用于减少信号失真,确保传输效率。
    - 小型隔离电源:结合DC-DC转换器使用,增强电路抗干扰能力。
    - 共模噪声过滤:如工业以太网或汽车电子领域,用作滤波器的核心元件。
    使用建议
    1. 选择合适型号:根据所需初、次级匝数比及电感量挑选最匹配的型号。
    2. 避免过度测试:由于高压多次隔离测试可能降低绝缘寿命,建议限制重复次数。
    3. 良好接地设计:确保外壳接地以提升电磁兼容性。

    兼容性和支持


    - 兼容性:该产品与主流PCB设计工具完全兼容,适合大多数自动焊接生产线。
    - 技术支持:Murata Power Solutions提供全面的技术文档和售后支持服务,包括产品变更通知(PCN)。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 变压器损坏后无法正常工作 | 确认输入电压不超过42.4V峰值或60VDC |
    | 隔离效果不达标 | 检查焊点完整性并重新测试隔离电压 |

    总结和推荐


    综上所述,Murata 786系列通用脉冲变压器凭借其卓越的性能参数、广泛的适用性和高可靠性,在多种电子应用领域展现了强大的竞争力。其紧凑的设计与良好的性价比使其成为众多工程师的理想选择。如果您正在寻找一款兼顾经济性与实用性的脉冲变压器,那么Murata 786系列无疑是一个值得信赖的推荐!

78602/1C参数

参数
ET(伏特-时间) 20Vμs
电感值 2mH
变压器类型 General Purpose
匝数比 1:1:1
长*宽*高 9.52mm*9mm*6.35mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

78602/1C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

78602/1C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 脉冲变压器 MURATA MANUFACTURING 78602/1C 78602/1C数据手册

78602/1C封装设计

查看详情并下载
Symbol
Footprint
3D Model
