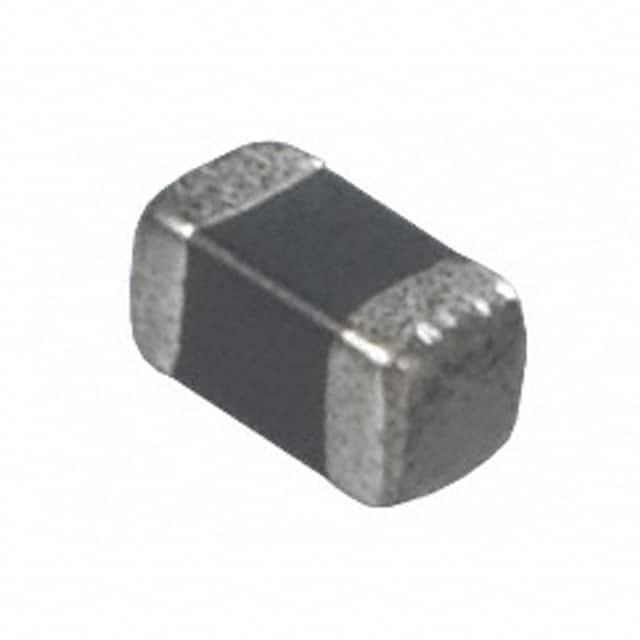

BLM02AX700SN1D

产品分类: 磁珠
产品描述: 300mA 70Ω@100MHz 360mΩ 01005 贴片安装 400μm*200μm*220μm
供应商型号: J-MURA-0191785
供应商: Chip1stop
标准整包数: 1
MURATA MANUFACTURING 磁珠 BLM02AX700SN1D

BLM02AX700SN1D概述


    产品简介


    BLM02系列片式铁氧体磁珠是日本村田制造有限公司生产的高性能电磁干扰抑制器件。这类磁珠广泛应用于电源线和信号线,用于抑制高频干扰信号。它们特别适用于高速信号线和直流电源线的噪声滤除。本系列产品通过提供高阻抗和低直流电阻,有效过滤不需要的频率信号,同时不影响正常电路操作。

    技术参数


    - 基本规格:芯片尺寸为(L×W),可选的长度为2.0mm,宽度为1.2mm。
    - 电气特性:
    - 阻抗(100MHz下):10Ω±5Ω、70Ω±25%、120Ω±25%、240Ω±25%、330Ω±25%、120Ω±25%、150Ω±25%、240Ω±25%、5Ω至15Ω、22Ω±25%、33Ω±25%、60Ω±25%、10Ω±5Ω、18Ω±25%。
    - 直流电阻(最大值):0.07Ω(初始值)、0.12Ω(测试后值)、0.36Ω(初始值)、0.46Ω(测试后值)、0.5Ω(初始值)、0.6Ω(测试后值)、0.7Ω(初始值)、0.8Ω(测试后值)、0.9Ω(初始值)、1.0Ω(测试后值)、1.1Ω(初始值)、1.2Ω(测试后值)、0.05Ω(初始值)、0.10Ω(测试后值)、0.11Ω(初始值)、0.16Ω(测试后值)、0.20Ω(初始值)、0.25Ω(测试后值)、0.25Ω(初始值)、0.30Ω(测试后值)、0.03Ω(初始值)、0.08Ω(测试后值)。
    - 额定电流:额定电流范围在750mA至1500mA之间,具体取决于型号和温度。
    - 工作温度范围:-55°C至+125°C。

    产品特点和优势


    1. 高效过滤能力:BLM02系列能够提供高阻抗,有效抑制高频噪声,提升电路稳定性。
    2. 低直流电阻:保证器件不会增加过多的直流损耗。
    3. 适应性强:适用于多种应用,如电源线和高速信号线的噪声过滤。
    4. 高温稳定性:在宽广的工作温度范围内表现优异,适合各种苛刻环境。
    5. 良好的耐热寿命:能够在高温环境下长时间稳定工作。

    应用案例和使用建议


    应用案例:BLM02系列铁氧体磁珠在许多高性能电子设备中得到广泛应用,例如高速通信设备、计算机主板、工业控制系统等。它们在这些应用中有效地减少了干扰信号对系统的影响,提升了整体性能和可靠性。
    使用建议:
    - 选择正确的型号:根据具体的应用需求选择合适的阻抗和额定电流的型号。
    - 焊接条件:确保符合标准焊接条件,避免过度预热或冷却速度过快,以防止损坏磁珠。
    - 避免机械应力:设计PCB布局时,尽量避免在板弯曲时对磁珠造成机械应力,特别是在靠近螺丝孔的位置。
    - 适当的清洁条件:使用指定的清洗剂和条件进行清洗,确保完全去除残留物。

    兼容性和支持


    BLM02系列铁氧体磁珠在多种封装形式中都表现出良好的兼容性,支持纸带包装和散装包装。此外,村田公司提供详尽的技术支持和维护服务,帮助用户解决各种问题和疑虑。

    常见问题与解决方案


    - Q:如何确定正确的型号?
    - A: 根据具体应用需求,选择合适的阻抗和额定电流等级。
    - Q:如何正确焊接?
    - A: 严格按照推荐的焊接条件进行操作,控制好预热和冷却过程。
    - Q:如何减少机械应力?
    - A: 设计时采取合理的组件布局和PCB分离措施,避免板弯时对磁珠产生压力。
    - Q:如何清洁?
    - A: 使用指定的清洗剂和条件进行清洗,确保完全去除残留物。

    总结和推荐


    综上所述,BLM02系列片式铁氧体磁珠凭借其高效能的噪声过滤能力和广泛的适用性,成为电子设备中不可或缺的重要组件。其优良的设计和严谨的质量控制,使其在市场上具有较强的竞争力。强烈推荐在需要高效滤波和干扰抑制的应用场合中使用此系列产品。

BLM02AX700SN1D参数

参数
额定电流 300mA
阻抗@频率 70Ω@100MHz
直流电阻(DCR) 360mΩ
长*宽*高 400μm*200μm*220μm
通用封装 01005
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
