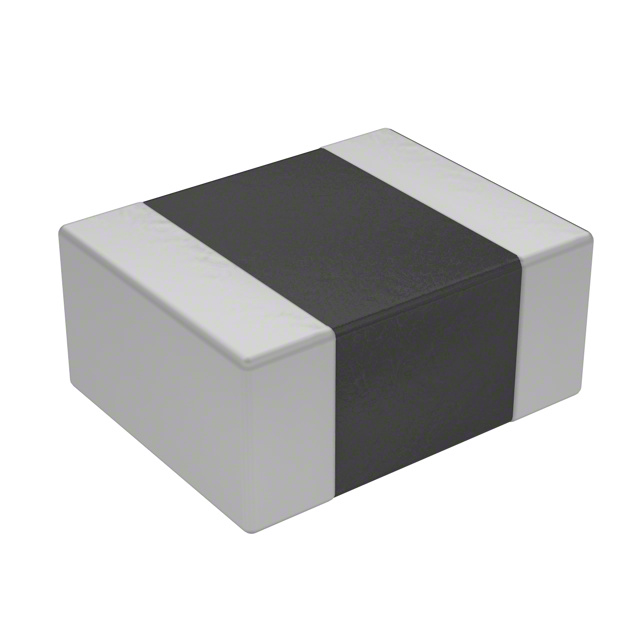

LQM2MPN1R5MG0L

产品分类: 贴片电感
产品描述: 1MHz 50MHz 1.2A 1.5μH 138mΩ ±20% 0805 贴片安装 2mm*1.6mm*1mm
供应商型号: 11M-D-LQM2MPN1R5MG0L
供应商: 云汉优选
标准整包数: 1
MURATA MANUFACTURING 贴片电感 LQM2MPN1R5MG0L

LQM2MPN1R5MG0L概述

    电子元器件产品技术手册

    1. 产品简介


    电子元器件:Murata MFG Co., Ltd的芯片电感器(CHIP COILS)LQM2MPN系列
    本产品适用于通用电子设备,具有多种规格和尺寸选择。芯片电感器是电路中常用的无源元件,主要用于滤波、耦合、振荡、谐振等场合,具有低损耗、高可靠性等特点。

    2. 技术参数


    以下是该系列芯片电感器的主要技术规格:
    | 规格编号 | 典型值 | 规格范围 |
    |
    | 感量 (μH) | 0.47/1.0/1.5/2.2/3.3/4.7 | 0.47 ±20%, 1.0 ±30%, 1.5 ±20%/±30%, 2.2 ±20%/±30%, 3.3 ±30%, 4.7 ±20%/±30% |
    | 直流电阻 (Ω) | 0.060-0.14 | 0.060-0.175 |
    | 自谐振频率 (MHz) | 100 | ≥50 |
    | 额定电流 (A) | 1.6/1.4/1.2/1.2/1.2/1.1 | 1.6-1.1 (取决于温度) |
    | 工作温度范围 | -55°C to +125°C | -55°C to +125°C |

    3. 产品特点和优势


    - 低直流电阻:产品具有较低的直流电阻,有助于降低功耗。
    - 高自谐振频率:典型值高达100MHz,适用于高频电路设计。
    - 高耐温性:工作温度范围宽广,可适应极端环境。
    - 优异的机械性能:通过多项严格的机械测试,确保产品的长期稳定性。
    - 环保认证:符合RoHS标准,绿色无铅,适用于各类环保要求较高的应用场景。

    4. 应用案例和使用建议


    - 应用示例:广泛应用于智能手机、汽车电子、通信设备等领域。
    - 使用建议:
    - 采用推荐的焊盘尺寸和焊锡厚度以确保良好的焊接效果。
    - 严格控制焊接温度和时间,避免过热导致的损坏。
    - 在PCB布局时,确保电感器不受机械应力的影响,建议将其安装在板边缘远离扭曲部分的位置。
    - 安装时尽量避开高温区域和直接阳光照射,存储时也要注意防潮、防尘。

    5. 兼容性和支持


    - 兼容性:本产品可与多种PCB制程兼容,包括贴片和回流焊接。
    - 厂商支持:Murata公司提供详细的技术文档和支持服务,用户可通过技术支持部门咨询具体问题。

    6. 常见问题与解决方案


    - 问题1:自谐振频率偏低。
    - 解决方案:检查焊盘尺寸和焊接工艺是否符合推荐要求,确认元件与PCB的匹配度。

    - 问题2:直流电阻异常偏大。
    - 解决方案:确认焊接质量,检查是否存在虚焊或者短路现象。

    7. 总结和推荐


    总结:该系列芯片电感器以其出色的性能、稳定的机械特性以及宽泛的工作温度范围,适合各种复杂环境下的应用需求。
    推荐:鉴于其优越的性能表现,强烈推荐用于高频电路设计及需要高可靠性的工业应用场景。

LQM2MPN1R5MG0L参数

参数
Q值 -
测试频率 1MHz
电感值 1.5μH
饱和电流(LSAT) -
自谐振频率(SRF) 50MHz
容差 ±20%
直流电阻(DCR) 138mΩ
额定电流 1.2A
长*宽*高 2mm*1.6mm*1mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
