首页  >  产品百科  >  12LRS474C

12LRS474C

产品分类: 贴片电感
产品描述: 10KHz 530mA 470μH 1.23Ω ±15% 通孔安装 8.5mm(高度)
供应商型号: 580-12LRS474C
供应商: Mouser
标准整包数: 1

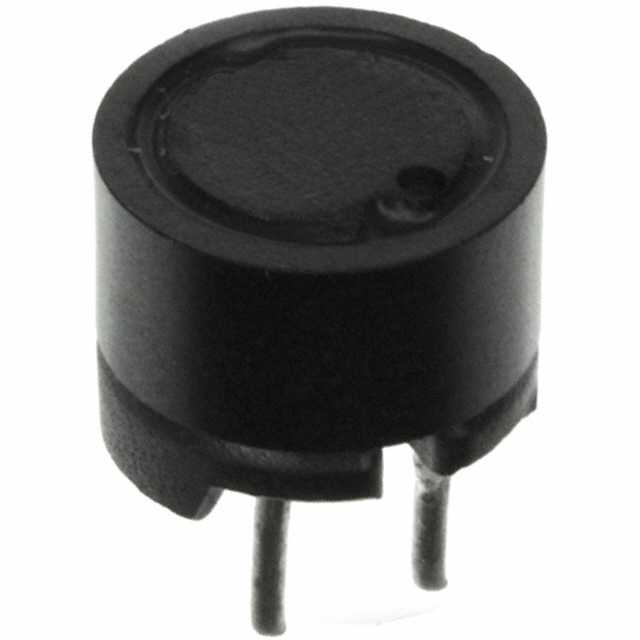

MURATA MANUFACTURING 贴片电感 12LRS474C

12LRS474C概述

    1200LRS 系列通孔径向引脚屏蔽电感器

    产品简介


    1200LRS 系列是采用通孔径向引脚设计的屏蔽电感器,适用于低到中等电流的应用场景,如开关电源电路。这款电感器具备内置的铁氧体屏蔽,有助于保护电路免受电磁干扰(EMI)的影响。该系列产品广泛应用于需要高可靠性及高效能的电源系统中。

    技术参数


    - RoHS 合规性:符合 RoHS 标准,环保无铅。
    - 封装形式:径向引脚。
    - 尺寸:紧凑设计。
    - 额定直流电流:最大可达 4.7A(具体取决于型号)。
    - 电感值范围:6.8μH 至 22mH(不同型号有所差异)。
    - 直流电阻:低直流电阻。
    - 阻燃材料:UL 94V-0 材料。
    - 焊锡温度:峰值波峰焊接温度为 260℃ 持续 10 秒。
    - 存储温度范围:-40℃ 至 125℃。

    产品特点和优势


    - 罗氏标准合规:确保产品符合严格的环保标准。
    - 紧凑尺寸:适合空间受限的应用场景。
    - 低直流电阻:提高效率,减少发热。
    - 内置 EMI 屏蔽:有效防止电磁干扰。
    - 反向兼容:可以兼容传统的锡铅焊接系统。

    应用案例和使用建议


    应用案例:
    - 电源滤波:在低到中等电流的电源系统中提供有效的滤波作用。
    - 保护敏感电路:通过内置的铁氧体屏蔽保护电路免受电磁干扰。
    使用建议:
    - 在选择合适的型号时,根据具体的应用需求考虑电感值和额定电流。
    - 注意焊接时的温度控制,确保焊接过程符合要求。

    兼容性和支持


    - 兼容性:反向兼容传统锡铅焊接系统。
    - 支持和服务:可通过 Murata Power Solutions, Inc. 官方网站获取更多支持和文档。

    常见问题与解决方案


    1. 问题:焊接过程中出现虚焊。
    - 解决方案:确保焊接温度达到峰值波峰焊接温度 260℃ 持续 10 秒,检查焊接质量。
    2. 问题:电感值不准确。
    - 解决方案:确认所选型号的电感值是否满足应用需求,检查是否有损坏或变质现象。

    总结和推荐


    综合评估:
    - 优点:RoHS 合规性、紧凑尺寸、低直流电阻、内置 EMI 屏蔽。
    - 市场竞争力:反向兼容性使得其在旧系统中也能轻松集成,适合多种应用场景。
    推荐:
    鉴于 1200LRS 系列电感器的高可靠性、低损耗和易于集成的特点,我们强烈推荐此系列产品用于需要高效滤波和电磁防护的应用场景。

12LRS474C参数

参数
额定电流 530mA
Q值 -
测试频率 10KHz
电感值 470μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±15%
直流电阻(DCR) 1.23Ω
长*宽*高 8.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

12LRS474C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

12LRS474C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING 12LRS474C 12LRS474C数据手册

12LRS474C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8165 ¥ 6.8994
10+ $ 0.805 ¥ 6.8023
25+ $ 0.7774 ¥ 6.569
50+ $ 0.7172 ¥ 6.0603
100+ $ 0.6776 ¥ 5.7257
250+ $ 0.648 ¥ 5.4756
库存: 245
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.89
