LQM32PN1R0MG0L

产品分类: 贴片电感
产品描述: 1MHz 40MHz 1.8A 1μH 60mΩ ±20% 1210 贴片安装 3.2mm*2.5mm*1mm
供应商型号: 31M-LQM32PN1R0MG0L
供应商: 云汉优选
标准整包数: 5

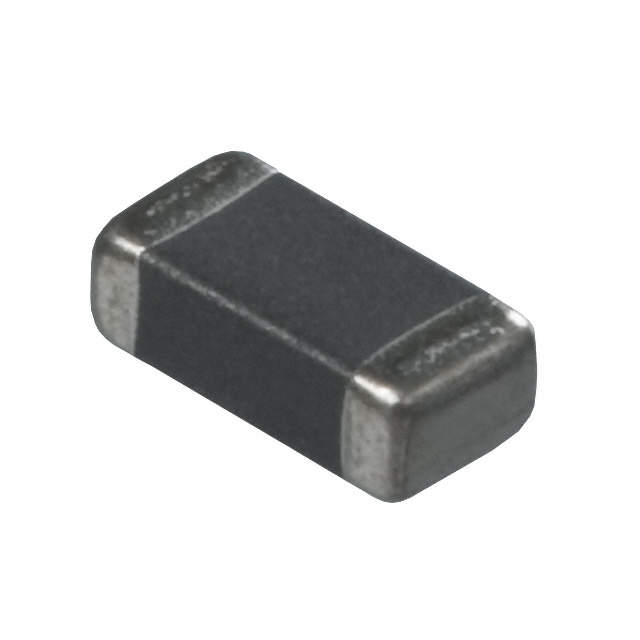

MURATA MANUFACTURING 贴片电感 LQM32PN1R0MG0L

LQM32PN1R0MG0L概述

    电子元器件技术手册: Murata MFG Co., Ltd 的芯片电感

    产品简介


    Murata MFG Co., Ltd 的芯片电感(Chip Coil)系列是用于消费设备和工业设备的优质电子元器件。它广泛应用于电源设备、工业设备、医疗设备(GHTF Class C 和 Class A/B)、以及消费设备等领域。此电感旨在满足不同领域的多样化需求,确保卓越的性能和可靠性。

    技术参数


    | 规格 | 值 |

    | 产品编号 | LQM32PN1R0MG0L |
    | 额定电流 | 1800 mA |
    | 自谐振频率 | 40 MHz |
    | 电感值 | 1.0 μH |
    | 电感公差 | ±20% |
    | 直流电阻 | 0.048 Ω |
    | 工作温度范围 | -40°C 至 +85°C |
    | 存储温度范围 | -40°C 至 +85°C |

    产品特点和优势


    - 高可靠性和耐用性:通过了严苛的机械性能测试,如剪切试验、弯曲试验、振动试验和跌落试验。
    - 环境适应性强:耐热、耐冷、耐湿、耐温度循环,确保在极端环境下稳定工作。
    - 优秀的电气性能:低直流电阻、高自谐振频率,保证高效的电感传输性能。
    - 宽广的应用领域:适用于多种设备,如电源设备、工业设备、医疗设备和消费设备。

    应用案例和使用建议


    应用案例:本电感可用于电动汽车充电设备、工业机器人、医疗监护设备等场合。例如,在电动汽车充电桩中,可以提高能源转换效率并减少损耗。
    使用建议:在设计PCB布局时,应避免电感受到机械应力,特别是在板边区域附近。建议使用并排放置组件的方法,同时保持与板边足够的距离。在焊接过程中,应遵循推荐的焊接条件以防止热冲击导致的裂纹。

    兼容性和支持


    该产品与其他标准元件兼容,可通过SMT工艺进行安装。Murata提供全面的技术支持,包括详细的使用指南和售后支持服务,以帮助客户顺利部署和使用该产品。

    常见问题与解决方案


    1. 问题:如何检查产品的可焊性?
    - 解决方案:按照规范进行预热处理后,检查产品的表面是否有足够的焊锡覆盖,以确保良好的焊接效果。

    2. 问题:焊接过程中出现裂纹怎么办?
    - 解决方案:检查焊接条件是否符合标准,特别是预热时间和峰值温度,必要时联系技术支持部门获取帮助。

    总结和推荐


    综上所述,Murata MFG Co., Ltd 的这款芯片电感凭借其高可靠性和优异的电气性能,在各种应用环境中表现卓越。尤其适合于需要高可靠性和高性能的场合。强烈推荐在电源设备、工业设备、医疗设备和消费电子产品中采用这款电感。如果您有任何疑问或需要进一步的支持,建议联系Murata的销售团队或技术支持部门。

LQM32PN1R0MG0L参数

参数
测试频率 1MHz
电感值 1μH
饱和电流(LSAT) -
自谐振频率(SRF) 40MHz
容差 ±20%
直流电阻(DCR) 60mΩ
额定电流 1.8A
Q值 -
长*宽*高 3.2mm*2.5mm*1mm
通用封装 1210
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

LQM32PN1R0MG0L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQM32PN1R0MG0L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQM32PN1R0MG0L LQM32PN1R0MG0L数据手册

LQM32PN1R0MG0L封装设计

查看详情并下载
Symbol
Footprint
3D Model
