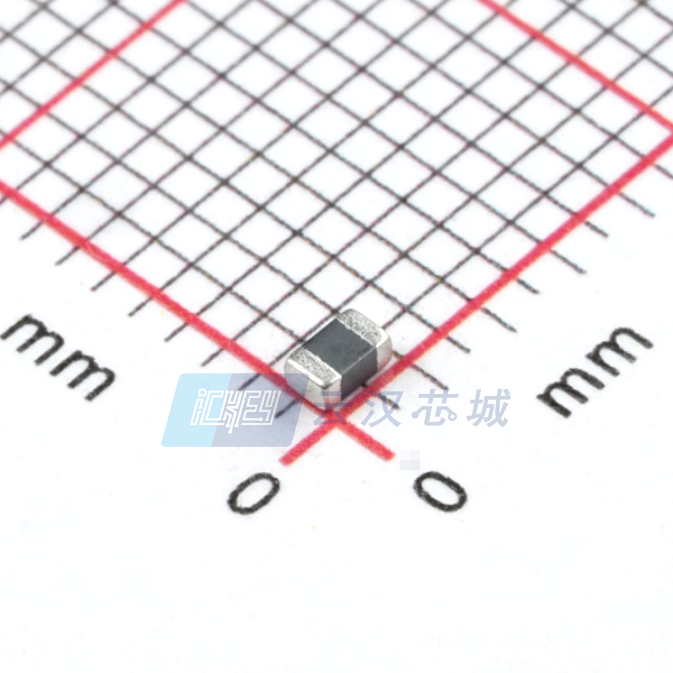

BLM21AG601SN1D

产品分类: 磁珠
产品描述: 600mA 600Ω@100MHz 210mΩ 0805 贴片安装 2mm*1.25mm*1.05mm
供应商型号: 31M-BLM21AG601SN1D
供应商: 云汉优选
标准整包数: 10
MURATA MANUFACTURING 磁珠 BLM21AG601SN1D

BLM21AG601SN1D概述

    电子元器件产品技术手册

    1. 产品简介


    本手册介绍的是由Murata Manufacturing Co., Ltd生产的BLM21系列芯片铁氧体磁珠(Chip Ferrite Bead)。这种磁珠主要应用于消费设备、工业设备、医疗设备及通信设备等领域。它们通常用于电源线和高速信号线的阻抗匹配,能够有效抑制电磁干扰(EMI)和射频干扰(RFI)。

    2. 技术参数


    - 工作温度范围:-55°C至+125°C
    - 存储温度范围:-55°C至+125°C
    - 典型值:
    - 额定电流(mA):在85°C和125°C下的典型值不同
    - 直流电阻(Ω)最大值:范围从0.004Ω到0.60Ω
    - 电感值:以100MHz时的阻抗值表示,范围从5Ω到2700Ω
    - 型号举例:
    - BLM21PG220SN1D:100 MHz时阻抗值为22Ω±25%,额定电流6000 mA,直流电阻0.009Ω
    - BLM21PG300SN1D:100 MHz时阻抗值为30Ω,额定电流4000 mA,直流电阻0.014Ω

    3. 产品特点和优势


    - 广泛的应用范围:适用于多种电子设备,如消费设备、工业设备和医疗设备等。
    - 高性能和高可靠性:能够在广泛的温度范围内稳定工作,具备良好的电磁干扰抑制能力。
    - 低功耗:由于其低直流电阻特性,能够在高频应用中降低能耗。
    - 易于安装:适用于表面贴装技术(SMT),便于批量生产和集成。

    4. 应用案例和使用建议


    - 电力设备:用于太阳能板逆变器中的DC-DC转换电路,减少电磁干扰。
    - 医疗设备:例如医用监控仪器中,用于滤除噪声并提高测量精度。
    - 消费电子:如智能电视和音响设备中,用于提高信号传输质量和抗干扰能力。
    使用建议:
    - 确保产品工作在指定的温度范围内,避免过高的环境温度导致的热应力。
    - 在高频应用中,选择适当的电感值以优化阻抗匹配,从而降低电磁干扰。

    5. 兼容性和支持


    - 兼容性:BLM21系列磁珠可与各种标准SMT工艺兼容,适用于多种封装形式。
    - 技术支持:Murata公司提供全面的技术支持和售后服务,包括产品咨询、故障诊断和维修服务。

    6. 常见问题与解决方案


    - 问题1:过载电流导致产品烧毁。
    - 解决方案:确保产品在额定电流范围内运行,避免瞬态电流冲击。
    - 问题2:产品性能下降或失效。
    - 解决方案:检查安装和焊接过程,确保正确安装和良好的焊接质量。如果需要,可以联系Murata技术支持团队进行进一步诊断。

    7. 总结和推荐


    综上所述,BLM21系列芯片铁氧体磁珠凭借其优异的电磁干扰抑制能力和广泛的适用范围,在多个领域中表现出色。无论是工业设备还是消费电子产品,这种磁珠都是值得信赖的选择。如果您需要提升设备的电磁兼容性和信号传输质量,建议考虑使用BLM21系列磁珠。不过,在使用过程中,请严格遵守相关规范和指导,确保产品的最佳性能和稳定性。

BLM21AG601SN1D参数

参数
额定电流 600mA
阻抗@频率 600Ω@100MHz
直流电阻(DCR) 210mΩ
长*宽*高 2mm*1.25mm*1.05mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BLM21AG601SN1D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

BLM21AG601SN1D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 磁珠 MURATA MANUFACTURING BLM21AG601SN1D BLM21AG601SN1D数据手册

BLM21AG601SN1D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.1063
100+ ¥ 0.0944
1000+ ¥ 0.0836
4000+ ¥ 0.075
20000+ ¥ 0.068
100000+ ¥ 0.0646
库存: 88396
起订量: 10 增量: 4000
交货地:
最小起订量为:10
合计: ¥ 1.06
