首页  >  产品百科  >  LQG15HSR12J02D

LQG15HSR12J02D

产品分类: 贴片电感
产品描述: 100MHz 600MHz 200mA 8@100MHz 120nH 1.3Ω ±5% 0402 贴片安装 1mm*500μm*550μm
供应商型号: 31M-LQG15HSR12J02D
供应商: 云汉优选
标准整包数: 5

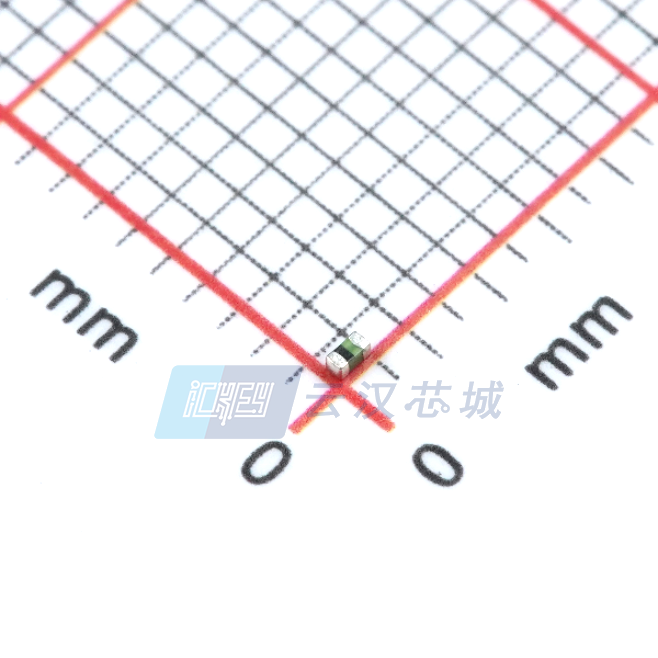

MURATA MANUFACTURING 贴片电感 LQG15HSR12J02D

LQG15HSR12J02D概述

    电子元器件产品技术手册:LQG15HS系列芯片电感

    产品简介


    LQG15HS系列是村田制造有限公司生产的芯片电感(芯片电感器),适用于各类电子设备。这些电感器以其紧凑的设计和高性能,在高频应用中表现优异,广泛应用于通信设备、汽车电子、工业控制和消费电子等领域。

    技术参数


    以下是LQG15HS系列芯片电感的主要技术规格和性能参数:
    - 适用温度范围:-55°C至+125°C
    - 存储温度范围:-55°C至+125°C
    - 额定电流:从1000mA到200mA不等
    - 标称电感值:从1nH到100nH不等
    - 电感容差:±0.1nH、±0.2nH、±0.3nH、±2%、±3%、±5%
    - 直流电阻(最大值):0.07Ω至1.25Ω
    - 自谐振频率(最小值):10MHz至3400MHz
    具体型号的技术参数如下:
    | 客户编号 | 村田编号 | 标称电感值 (nH) | 电感容差 | 最小Q值 | 直流电阻 (Ω max) | 自谐振频率 (MHz min) | 额定电流 (mA) |

    | LQG15HS1N0B02D | 1.0 | ±0.1 nH | 8 | 0.07 | 10000 | 1000 |
    | LQG15HS1N0C02D | 1.0 | ±0.2 nH | 8 | 0.07 | 10000 | 1000 |
    | LQG15HS1N0S02D | 1.0 | ±0.3 nH | 8 | 0.07 | 10000 | 1000 |
    | ... | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    - 高精度:根据不同型号,电感容差可达到±0.1nH、±0.2nH、±0.3nH、±2%、±3%、±5%,确保极高的精度。
    - 宽温度范围:能够承受-55°C至+125°C的极端温度,适应多种恶劣环境。
    - 低直流电阻:直流电阻从0.07Ω至1.25Ω,具有良好的导电性能。
    - 高自谐振频率:自谐振频率范围广,最低可达10MHz,最高可达3400MHz,适用于多种高频应用。

    应用案例和使用建议


    - 通信设备:在通信设备中用于滤波和阻抗匹配,提升信号质量。
    - 汽车电子:在汽车电子系统中用于滤波和储能,提高系统的稳定性和可靠性。
    - 工业控制:在工业控制系统中作为滤波器,减少电源干扰,提高控制精度。
    使用建议:
    1. 安装方法:推荐采用回流焊接方式安装,避免使用导电胶等其他安装方法。
    2. 温度循环:由于热膨胀系数不同,可能会影响焊点强度,建议设计时考虑热应力的影响。
    3. 再工作:若需使用烙铁进行再工作,建议使用350°C的最大烙铁温度,不超过两次再工作操作。

    兼容性和支持


    - 兼容性:与多种SMT设备兼容,适用性强。
    - 支持:提供详细的技术文档和测试报告,如有任何问题可随时联系技术支持。

    常见问题与解决方案


    1. 问题:产品出现裂纹或损坏。
    解决方案:检查安装工艺,特别是焊接条件,避免过度加热。
    2. 问题:电感值偏差超出允许范围。
    解决方案:重新测量确认电感值,如问题依然存在,请联系技术支持。

    总结和推荐


    LQG15HS系列芯片电感凭借其高精度、宽温范围、低直流电阻和高自谐振频率等特点,在各种高频应用中表现出色。它在通信设备、汽车电子和工业控制领域的广泛应用充分证明了其市场竞争力。因此,强烈推荐使用LQG15HS系列芯片电感。

LQG15HSR12J02D参数

参数
额定电流 200mA
Q值 8@100MHz
测试频率 100MHz
电感值 120nH
饱和电流(LSAT) -
自谐振频率(SRF) 600MHz
容差 ±5%
直流电阻(DCR) 1.3Ω
长*宽*高 1mm*500μm*550μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQG15HSR12J02D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQG15HSR12J02D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQG15HSR12J02D LQG15HSR12J02D数据手册

LQG15HSR12J02D封装设计

查看详情并下载
Symbol
Footprint
3D Model
