BLM18PG331SH1D

产品分类: 磁珠
产品描述: 1.2A 330Ω@100MHz 150mΩ 0603 贴片安装 1.6mm*800μm*950μm
供应商型号: 11MZ-BLM18PG331SH1D
供应商: 云汉优选
标准整包数: 1

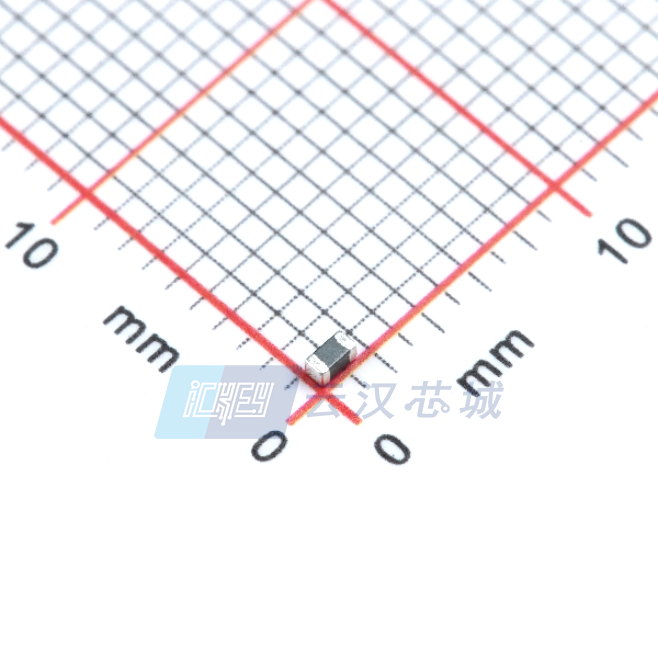

MURATA MANUFACTURING 磁珠 BLM18PG331SH1D

BLM18PG331SH1D概述


    产品简介


    产品类型: 片式铁氧体磁珠
    主要功能: 提供高频噪声抑制,主要用于电源线和信号线的EMI滤波。
    应用领域: 汽车电子、通用电路、高速信号线。

    技术参数


    | 部分编号 | 阻抗 (Ω) (100MHz) | 额定电流 (mA) | 直流电阻 (Ω max) |
    ||
    | BLM18PG300SH1D | 20min 30 | 1000 | 0.05 |
    | BLM18PG330SH1D | 33±25% 33 | 3000 | 0.025 |
    | BLM18PG600SH1D | 40min 60 | 1000 | 0.1 |
    | BLM18PG121SH1D | 120±25% 120 | 2000 | 0.05 |

    产品特点和优势


    1. 广泛适用性: 适用于汽车电子、通用电路和高速信号线等多种应用场景。
    2. 高阻抗: 在100MHz下具有较高的阻抗值,能有效抑制高频噪声。
    3. 大额定电流: 具有较大的额定电流,适合在高电流环境下使用。
    4. 低直流电阻: 直流电阻较低,减少功率损耗,提高效率。
    5. 高可靠性: 符合AEC-Q200标准,具有优良的机械和电气性能,适用于苛刻的工业环境。

    应用案例和使用建议


    应用案例:
    - 汽车电子: 在车载电源系统中,用于抑制电源线上的高频噪声。
    - 高速信号线: 在高速通信系统中,用于滤除信号线上的高频干扰。
    使用建议:
    - 安装位置选择: 尽量安装在远离机械应力区域的位置,如将组件平行于板分离表面。
    - 温度管理: 在使用过程中,注意避免超过其工作温度范围(-55°C至+125°C)。
    - 环境适应性: 使用前进行环境适应性测试,确保在腐蚀性气体和液体环境中仍能正常工作。

    兼容性和支持


    兼容性:
    - 本产品与其他电路元件和设备具有良好的兼容性,可方便地集成到现有系统中。
    - 厂商提供详细的技术支持和维护信息,确保客户能够顺利使用和维护该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温环境下失效 | 确保安装位置通风良好,避免高温集中。 |
    | 接触腐蚀性物质导致损坏 | 避免产品接触腐蚀性物质,确保良好的防护措施。 |
    | 直流电阻过高导致发热 | 检查安装是否正确,避免过热情况。 |

    总结和推荐


    综合评估:
    - 主要优点: 该产品在高频噪声抑制方面表现出色,具有高阻抗、低直流电阻和高可靠性等特点。
    - 市场竞争力: 在汽车电子、高速信号线和通用电路应用中具有较强的市场竞争力。
    推荐:
    - 强烈推荐使用该产品,特别是在需要高频噪声抑制和可靠性的应用场景中。无论是汽车电子还是高速信号传输系统,该产品都能提供卓越的性能和稳定性。

BLM18PG331SH1D参数

参数
阻抗@频率 330Ω@100MHz
直流电阻(DCR) 150mΩ
额定电流 1.2A
长*宽*高 1.6mm*800μm*950μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BLM18PG331SH1D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

BLM18PG331SH1D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 磁珠 MURATA MANUFACTURING BLM18PG331SH1D BLM18PG331SH1D数据手册

BLM18PG331SH1D封装设计

查看详情并下载
Symbol
Footprint
3D Model
