LQH32NH150J23L

产品分类: 贴片电感
产品描述: 1MHz 25MHz 270mA 35@1MHz 15μH 600mΩ ±5% 1210 标准安装,贴片安装 3.2mm*2.5mm*2.2mm
供应商型号: 81-LQH32NH150J23L
供应商: Mouser
标准整包数: 1

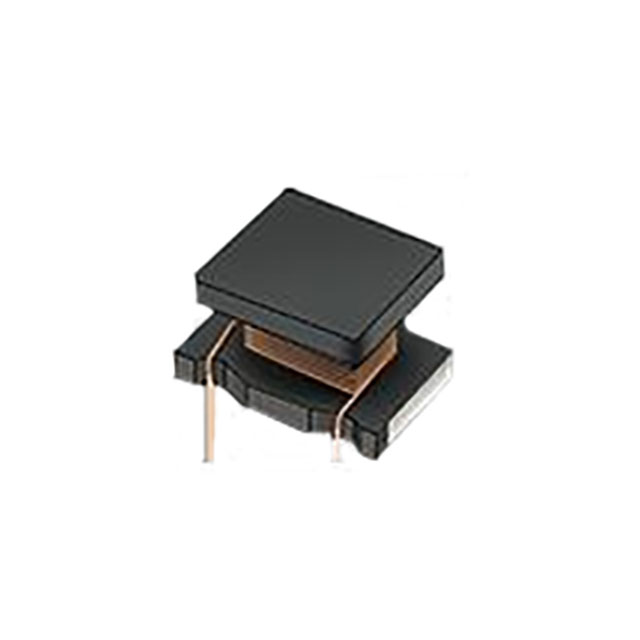

MURATA MANUFACTURING 贴片电感 LQH32NH150J23L

LQH32NH150J23L概述

    电子元器件产品技术手册

    产品简介


    产品类型: 电感器
    主要功能: 本款电感器采用绕线式芯片电感设计,适用于汽车电子设备。
    应用领域: 汽车电子、工业控制、通信设备等领域。

    技术参数


    | 规格编号 | 尺寸 (mm) | 电感值 (μH) | 允许公差 (%) | 额定电流 (mA) | 直流电阻 (Ω) | 自谐振频率 (MHz) |
    ||
    | LQH32NH1R0M23L | 3.2 x 2.5 | 1.0 | ±20 | 780 | 0.06 | 100 |
    | LQH32NH1R2J23L | 3.2 x 2.5 | 1.2 | ±5 | 720 | 0.07 | 90 |
    | LQH32NH1R5J23L | 3.2 x 2.5 | 1.5 | ±5 | 675 | 0.08 | 85 |
    | ... | ... | ... | ... | ... | ... | ... |
    工作温度范围: -40°C 到 +125°C
    存储温度范围: -40°C 到 +125°C
    工作频率范围: 1 MHz / 1.0 至 390 μH,1 kHz / 470 至 560 μH

    产品特点和优势


    - 高可靠性:通过AEC-Q200标准测试,确保在极端条件下依然保持高性能。
    - 宽温范围:能够在-40°C到+125°C的极端环境中稳定工作。
    - 卓越的电气性能:具备低直流电阻、高自谐振频率和稳定的额定电流,保证信号传输质量。
    - 多种电感值选择:提供从1μH到560μH多种电感值,满足不同应用场景需求。

    应用案例和使用建议


    应用案例:
    - 汽车电子设备:在发动机管理系统、传感器模块中用于滤波和能量存储。
    - 工业控制:在PLC控制系统中作为储能元件使用。
    使用建议:
    - 在安装过程中,遵循推荐的焊接条件,以避免热应力导致的产品损坏。
    - 确保散热良好,防止因过热导致的电气性能下降。
    - 考虑在靠近螺钉孔的位置安装元件时,应远离螺钉孔,以减少机械应力。

    兼容性和支持


    - 兼容性:可与大多数焊锡膏、助焊剂及电路板材料兼容。
    - 厂商支持:提供详尽的技术文档、样品和专业技术支持,确保客户在应用过程中的顺畅体验。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 安装后电感值不稳定 | 确保焊接温度和时间符合推荐条件,检查是否有虚焊现象。 |
    | 长期使用后电气性能下降 | 定期检查电气参数,如有异常及时更换新的电感器。 |
    | 机械应力过大 | 安装时避免直接施加过大的力,特别是在安装螺钉孔附近的位置。 |

    总结和推荐


    这款Murata公司的LQH32NH系列电感器凭借其高可靠性、宽温范围和卓越的电气性能,在多个关键应用领域表现出色。尽管存在一定的电感值波动,但通过严格的安装和维护流程,这些因素可以得到有效控制。总的来说,该产品非常适合需要高可靠性和宽温范围的应用场合,强烈推荐使用。

LQH32NH150J23L参数

参数
额定电流 270mA
Q值 35@1MHz
测试频率 1MHz
电感值 15μH
饱和电流(LSAT) -
自谐振频率(SRF) 25MHz
容差 ±5%
直流电阻(DCR) 600mΩ
长*宽*高 3.2mm*2.5mm*2.2mm
通用封装 1210
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LQH32NH150J23L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQH32NH150J23L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQH32NH150J23L LQH32NH150J23L数据手册

LQH32NH150J23L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4715 ¥ 3.9842
10+ $ 0.4221 ¥ 3.5663
100+ $ 0.3663 ¥ 3.0952
1000+ $ 0.297 ¥ 2.5097
2000+ $ 0.1868 ¥ 1.5788
10000+ $ 0.1743 ¥ 1.4728
24000+ $ 0.1722 ¥ 1.4551
库存: 1190
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.98
直接购买
加入购物车
