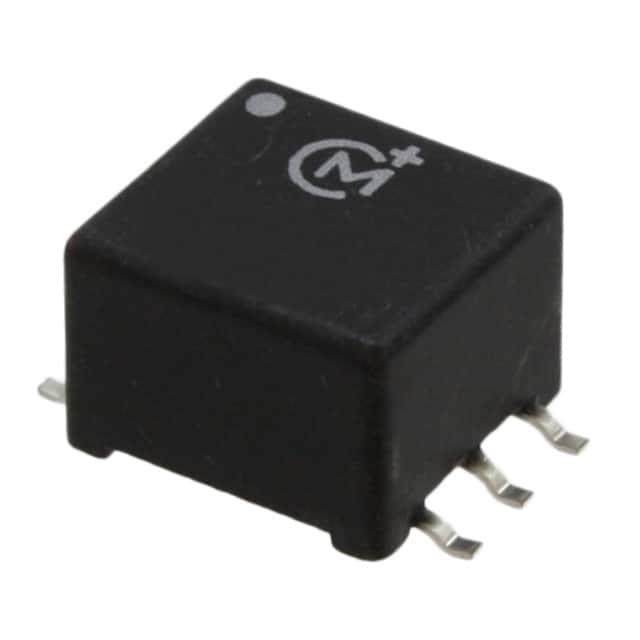

78604/9JC

产品分类: 脉冲变压器
产品描述: 2:1 General Purpose 10mH 56Vμs SMD 贴片安装 9mm*9.52mm*6.35mm
供应商型号: 580-78604/9JC
供应商: Mouser
标准整包数: 1
MURATA MANUFACTURING 脉冲变压器 78604/9JC

78604/9JC概述

    786J系列表面贴装通用脉冲变压器

    产品简介


    786J系列是村上电源解决方案公司生产的表面贴装通用脉冲变压器,专为高可靠性要求的设计和生产而打造。这些变压器适用于多种应用场合,如线路耦合、匹配或隔离。它们也可用于小型隔离电源及滤波应用中的共模扼流圈。该系列产品具备良好的电气特性和物理结构,适用于现代电子系统设计。

    技术参数


    786J系列的主要技术参数如下:
    - 基本规格:
    - 引脚配置:6针
    - 封装形式:表面贴装
    - 包装方式:管式(50个)和带式(500个)
    - 电气特性:
    - 初级电感:最高可达10 mH
    - 隔离电压:1 kVrms
    - 漏电感:范围从0.11 μH到52.5 μH
    - 互绕电容:范围从0.17 pF到167 pF
    - 最大初级直流电阻:范围从0.17 Ω到52.5 Ω
    - 工作环境:
    - 操作温度范围:-40°C至85°C
    - 存储温度范围:-60°C至125°C
    - 引脚规格:
    - 引脚间距:2.54 mm(0.1英寸)

    产品特点和优势


    786J系列的优势体现在以下几个方面:
    - J-STD-020D回流焊标准合规:确保了优异的焊接质量和生产效率。
    - 4种配置选择:满足不同应用需求,便于灵活选择。
    - 工业标准引脚布局:易于集成于现有的电路设计中。
    - UL 94 V-0认证材料:确保了材料的阻燃性和安全性。
    - 低轮廓设计:适合紧凑型设计的应用。
    - 环形结构:提高了电磁兼容性和信号传输质量。

    应用案例和使用建议


    786J系列广泛应用于各种电子设备中,例如:
    - 线路耦合:适用于需要稳定传输信号的场景。
    - 电源隔离:用于电源系统的隔离保护。
    - 共模扼流圈:适用于抑制共模噪声的场合。
    使用建议:
    - 在选择具体型号时,可以根据初级电感和隔离电压的需求进行筛选。
    - 建议在安装时使用推荐的焊盘尺寸和布局,以确保最佳的电气性能和机械稳定性。

    兼容性和支持


    786J系列与现有的标准PCB设计高度兼容,无需额外的修改即可顺利集成。此外,村上电源解决方案公司提供全面的技术支持和服务,确保客户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题1:初次使用时,焊接不良。
    - 解决办法:请按照手册中提供的焊接指南进行操作,确保焊盘清洁且无氧化物。
    - 问题2:初级和次级之间的漏电感较高。
    - 解决办法:检查电路设计是否有优化空间,例如增加隔离层或采用其他类型的磁芯材料。
    - 问题3:产品工作温度超出范围。
    - 解决办法:确保产品安装在符合手册中规定的温度范围内的工作环境中。

    总结和推荐


    综上所述,786J系列是一款功能强大、性能稳定的表面贴装通用脉冲变压器,适用于各种电子设备的信号传输和电源管理。其丰富的配置选项和可靠的技术参数使其在市场上具有很高的竞争力。因此,强烈推荐使用此系列产品,特别是对于那些需要高可靠性和良好电气性能的应用场合。

78604/9JC参数

参数
匝数比 2:1
ET(伏特-时间) 56Vμs
电感值 10mH
变压器类型 General Purpose
长*宽*高 9mm*9.52mm*6.35mm
通用封装 SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

78604/9JC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

78604/9JC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 脉冲变压器 MURATA MANUFACTURING 78604/9JC 78604/9JC数据手册

78604/9JC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.8055 ¥ 16.0193
10+ $ 1.7825 ¥ 15.8152
25+ $ 1.683 ¥ 14.9325
50+ $ 1.628 ¥ 14.4444
100+ $ 1.5336 ¥ 13.6068
250+ $ 1.4256 ¥ 12.6486
库存: 55
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.01
直接购买
加入购物车
