首页  >  产品百科  >  LQP02TN18NH02D

LQP02TN18NH02D

产品分类: 贴片电感
产品描述: 500MHz 2.5GHz 140mA 7@500MHz 18nH 3.5Ω ±3% 01005 贴片安装 400μm*200μm*230μm
供应商型号: J-MURA-0210392
供应商: Chip1stop
标准整包数: 1

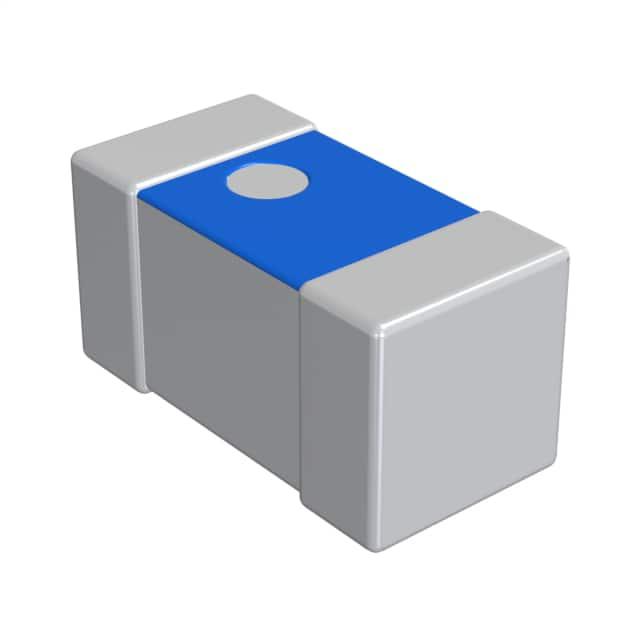

MURATA MANUFACTURING 贴片电感 LQP02TN18NH02D

LQP02TN18NH02D概述

    Murata MFG.CO., LTD LQP02TN系列电感器技术手册

    产品简介


    Murata制造的LQP02TN系列电感器是用于电子设备中的片式电感器。它们被广泛应用于各类电子设备中,如通信设备、计算机配件、医疗设备等。该系列产品提供多种电感值,旨在满足不同的电路设计需求。

    技术参数


    - 电感值范围: 0.2 nH 到 30 nH
    - 公差:
    - 0.2 nH 和 0.4 nH(±0.1 nH)
    - 0.5 nH 及以上(±0.2 nH)
    - 高于 4.3 nH 的型号(H:±3%, J:±5%)
    - 品质因数 (Q): 一般不小于 8
    - 直流电阻 (DC Resistance): 最大值为 6.50 Ω(取决于具体型号)
    - 自谐振频率 (Self Resonant Frequency): 通常在 10 MHz 至 2600 MHz 范围内
    - 额定电流 (Rated Current): 120 mA 至 2600 mA
    - 工作温度范围: -55°C 到 +125°C
    - 储存温度范围: -55°C 到 +125°C

    产品特点和优势


    LQP02TN系列电感器具备高可靠性和稳定性,能够在广泛的温度范围内工作。这些电感器具有出色的自谐振频率特性,能够有效地处理高频信号。此外,其紧凑的设计使其非常适合空间受限的应用环境。它们还具有较低的直流电阻,确保低损耗和高效的能量转换。

    应用案例和使用建议


    这些电感器广泛应用于通信设备、计算机配件、电源管理模块等领域。例如,在通信设备中,它们可以用于滤波电路,以减少噪声干扰。对于计算机配件,LQP02TN系列电感器可以作为稳压电路的一部分,提高系统的稳定性和效率。
    使用建议:
    1. 确保焊接温度和时间符合规范,避免过高的焊接温度导致电感器损坏。
    2. 设计PCB时,应考虑到元件方向,以减少机械应力的影响。
    3. 在组装过程中,注意防止元件间连续丢失。

    兼容性和支持


    LQP02TN系列电感器与其他标准电子元件和设备高度兼容。Murata公司提供了全面的技术支持和售后服务,包括详细的安装指南和故障排除文档,帮助用户快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致焊接不良 | 确保预热和冷却过程符合规范要求 |
    | 自谐振频率不足 | 检查电感值是否匹配设计要求 |

    总结和推荐


    综上所述,Murata的LQP02TN系列电感器具有出色的技术性能和广泛的应用领域。它们的可靠性、高效能和良好的兼容性使其成为众多电子设备的理想选择。我们强烈推荐在需要高性能电感器的应用中使用该系列产品。

LQP02TN18NH02D参数

参数
自谐振频率(SRF) 2.5GHz
容差 ±3%
直流电阻(DCR) 3.5Ω
额定电流 140mA
Q值 7@500MHz
测试频率 500MHz
电感值 18nH
饱和电流(LSAT) -
长*宽*高 400μm*200μm*230μm
通用封装 01005
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQP02TN18NH02D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQP02TN18NH02D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQP02TN18NH02D LQP02TN18NH02D数据手册

LQP02TN18NH02D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.0147 ¥ 0.1242
库存: 13450
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 6.21
直接购买
加入购物车
