首页  >  产品百科  >  LQP15MN2N2B02D

LQP15MN2N2B02D

产品分类: 贴片电感
产品描述: 500MHz 6GHz 220mA 13@500MHz 2.2nH 300mΩ ±0.1nH 0402 贴片安装 1mm*500μm*450μm
供应商型号: LQP15MN2N2B02D
供应商: 国内现货
标准整包数: 10000

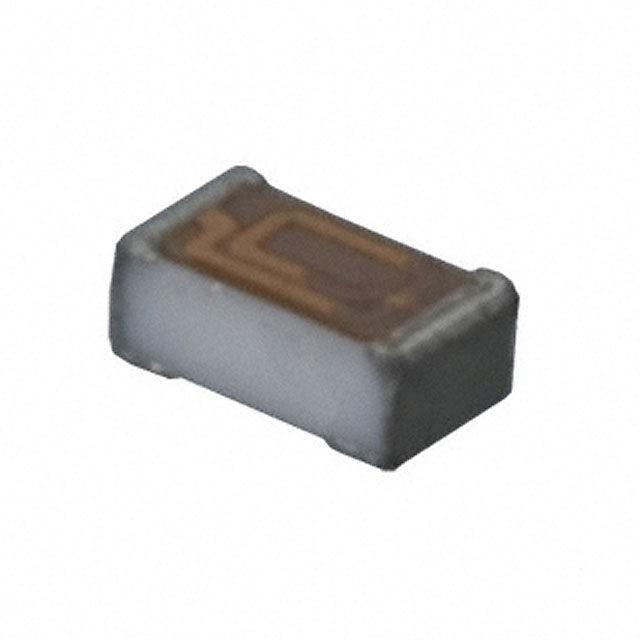

MURATA MANUFACTURING 贴片电感 LQP15MN2N2B02D

LQP15MN2N2B02D概述

    MURATA LQP15MN Series Chip Coil 技术手册解析

    1. 产品简介


    MURATA LQP15MN 系列芯片电感(Chip Coil)是一种体积小、高性能的电感器,适用于各种电子设备中。其核心功能在于提供稳定的电感值,以满足不同电路设计的需求。广泛应用于消费电子、通信设备、汽车电子以及工业控制等领域。

    2. 技术参数


    - 尺寸:长 1.0mm ± 0.10mm,宽 0.5mm ± 0.10mm,高 0.35mm ± 0.10mm。
    - 电感值范围:1.0nH 至 27nH。
    - 电感公差:±0.05nH 或 ±0.1nH,具体取决于型号。
    - 额定电流:根据电感值的不同,额定电流范围为 100mA 到 6200mA。
    - 直流电阻:最大值范围从 0.1Ω 到 5.6Ω。
    - 品质因数 Q:最小值通常为 13。
    - 自谐振频率:最低值为 6000MHz。
    - 工作温度范围:–40°C 到 +85°C。
    - 存储温度范围:–40°C 到 +85°C。

    3. 产品特点和优势


    - 高精度电感值:提供精确的电感值,误差范围极小,确保电路稳定可靠。
    - 宽泛的工作电流:能够处理从 100mA 到 6200mA 的大电流范围,适合多种应用场景。
    - 低直流电阻:直流电阻低,减少能量损失,提高效率。
    - 高自谐振频率:较高的自谐振频率使其适用于高频电路中。
    - 良好的机械性能:通过剪切测试和弯曲测试,确保其在恶劣环境下的可靠性。

    4. 应用案例和使用建议


    - 电源滤波:LQP15MN 系列电感可以用于电源滤波,提供稳定的输出电压。
    - 信号滤波:在射频电路中,电感能够有效地滤除噪声,提高信号质量。
    - DC-DC 转换器:用于高效能量转换,保持转换效率。
    - 使用建议:在设计 PCB 布局时,注意保持电感器不直接受到机械应力的影响,可以选择横向放置以减少应力。

    5. 兼容性和支持


    - 兼容性:该系列电感器可以与市面上常见的焊锡膏和助焊剂配合使用。
    - 支持服务:MURATA 提供详细的安装指南和技术支持,帮助客户顺利完成装配和调试。

    6. 常见问题与解决方案


    - 问题 1:焊接后电感器引脚变形
    - 解决方案:重新校正引脚,或者使用更合适的焊接条件。

    - 问题 2:电感值不稳定
    - 解决方案:检查焊接工艺,确保焊接温度和时间符合规范要求。

    - 问题 3:机械应力导致损坏
    - 解决方案:优化 PCB 设计,避免对电感器施加直接应力。

    7. 总结和推荐


    综上所述,MURATA LQP15MN 系列芯片电感具有高精度、宽电流范围和良好的机械性能等特点,在多种应用中表现出色。其广泛的兼容性和技术支持进一步提升了其市场竞争力。对于需要高性能、高可靠性电感的应用场景,我们强烈推荐使用 MURATA LQP15MN 系列芯片电感。

LQP15MN2N2B02D参数

参数
电感值 2.2nH
饱和电流(LSAT) -
自谐振频率(SRF) 6GHz
容差 ±0.1nH
直流电阻(DCR) 300mΩ
额定电流 220mA
Q值 13@500MHz
测试频率 500MHz
长*宽*高 1mm*500μm*450μm
通用封装 0402
安装方式 贴片安装
零件状态 最后售卖
包装方式 卷带包装

LQP15MN2N2B02D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQP15MN2N2B02D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQP15MN2N2B02D LQP15MN2N2B02D数据手册

LQP15MN2N2B02D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 0.0996
100000+ ¥ 0.0966
库存: 1270100
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 996
直接购买
加入购物车
