首页  >  产品百科  >  BLM31KN801SN1L

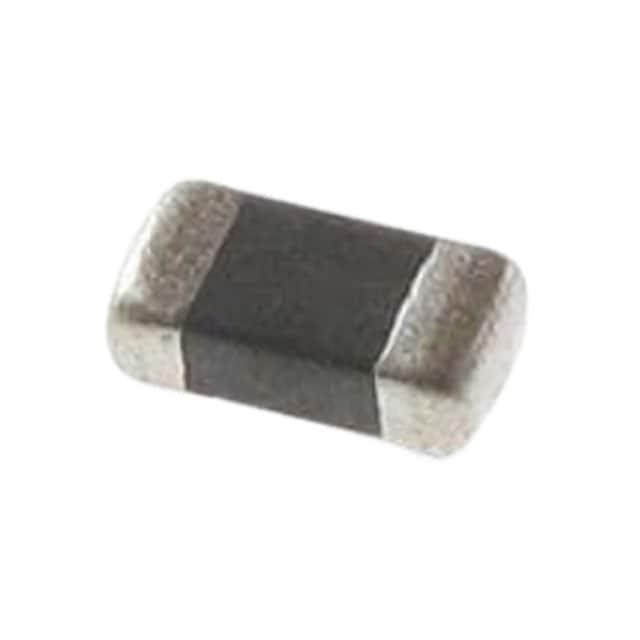

BLM31KN801SN1L

产品分类: 磁珠
产品描述: 2.5A 800Ω@100MHz 50mΩ 1206 贴片安装 3.2mm*1.6mm*1.8mm
供应商型号: 3471162
供应商: 海外现货
标准整包数: 5
MURATA MANUFACTURING 磁珠 BLM31KN801SN1L

BLM31KN801SN1L概述


    产品简介


    电子元器件:Chip Ferrite Bead BLM31KN系列
    本产品为Murata制造公司的贴片铁氧体磁珠(Chip Ferrite Bead),型号为BLM31KN系列。主要用于抑制电源线上的高频干扰,确保电子设备内部电磁兼容性。铁氧体磁珠在各种电路设计中扮演着重要的角色,广泛应用于消费电子、通信设备、计算机硬件及汽车电子等领域。

    技术参数


    - 型号规格:
    - BLM31KN121SN1L
    - BLM31KN271SN1L
    - BLM31KN471SN1L
    - BLM31KN601SN1L
    - BLM31KN801SN1L
    - BLM31KN102SN1L
    - 典型阻抗(100MHz下):
    - 120±25% Ω
    - 270±25% Ω
    - 470±25% Ω
    - 600±25% Ω
    - 800±25% Ω
    - 1000±25% Ω
    - 额定电流(室温下):
    - 6000mA(最小值)
    - 4000mA(最大值)
    - 直流电阻(85℃,125℃下):
    - 最大0.009Ω(85℃),0.011Ω(125℃)
    - 最大0.02Ω(85℃),0.024Ω(125℃)
    - 工作温度范围:
    - -55°C 至 +125°C

    产品特点和优势


    - 高阻抗:在100MHz频率下的阻抗特性非常优异,适合用于高频信号线路的干扰抑制。
    - 耐高温:能够在极端温度环境下保持稳定性能,适应严苛的应用环境。
    - 低直流电阻:具备较低的直流电阻特性,确保低损耗,提升效率。
    - 高可靠性:通过严格测试,保证长期稳定可靠的工作状态。
    - 体积小巧:采用贴片式设计,节省空间,方便集成到多种设备中。

    应用案例和使用建议


    应用场景:
    - 消费电子:手机、平板电脑
    - 通信设备:路由器、交换机
    - 计算机硬件:主板、显卡
    - 汽车电子:车载多媒体系统、引擎控制系统
    使用建议:
    - 确保使用正确的焊接条件,例如温度和时间控制,避免因焊接过程导致损坏。
    - 防止对产品进行机械应力操作,特别是在PCB板切割时,需注意产品位置布局。
    - 在设计电路板时,注意散热和机械应力管理,以延长产品的使用寿命。

    兼容性和支持


    兼容性:
    - 本产品可与标准贴片安装工艺兼容,适用于多种电子设备的焊接。

    支持服务:
    - Murata提供详尽的技术文档和售后服务,包括安装指南、故障排除及维修支持。

    常见问题与解决方案


    1. 产品在焊接过程中出现损坏:
    - 解决方法:检查焊接温度和时间,确保符合规范要求。
    2. 使用过程中产品失效:
    - 解决方法:检查是否在极端环境中使用,或者接触有害气体和液体,需要更换合适的防护措施。

    总结和推荐


    综合来看,BLM31KN系列铁氧体磁珠具有出色的高频干扰抑制能力、宽泛的工作温度范围以及良好的可靠性,特别适用于高频和高温环境。鉴于其卓越的技术指标和稳定性,强烈推荐在各类电子设备中使用此产品。

BLM31KN801SN1L参数

参数
额定电流 2.5A
阻抗@频率 800Ω@100MHz
直流电阻(DCR) 50mΩ
长*宽*高 3.2mm*1.6mm*1.8mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BLM31KN801SN1L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

BLM31KN801SN1L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 磁珠 MURATA MANUFACTURING BLM31KN801SN1L BLM31KN801SN1L数据手册

BLM31KN801SN1L封装设计

查看详情并下载
Symbol
Footprint
3D Model
