首页  >  产品百科  >  FDSD0420D-1R0M=P3

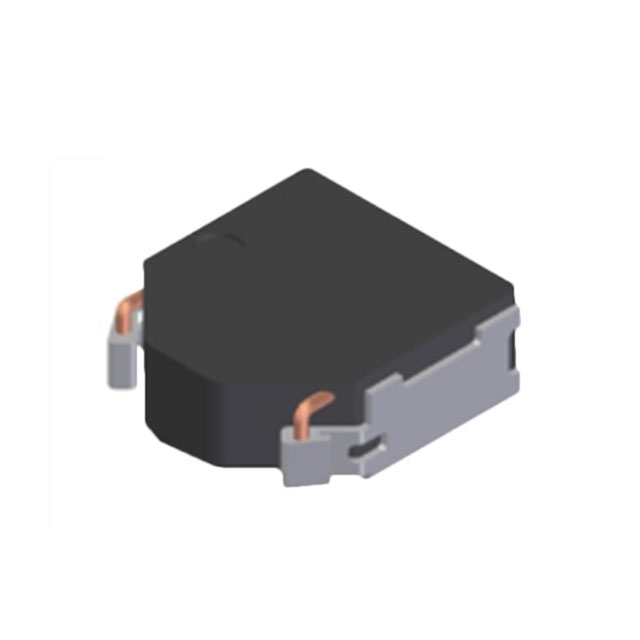

FDSD0420D-1R0M=P3

产品分类: 贴片电感
产品描述: 100KHz 9A 5.1A 1μH 29mΩ ±20% 1515 标准安装,贴片安装 4.2mm*4.2mm*2mm
供应商型号: FDSD0420D-1R0M=P3
供应商: 国内现货
标准整包数: 2000
MURATA MANUFACTURING 贴片电感 FDSD0420D-1R0M=P3

FDSD0420D-1R0M=P3概述


    产品简介


    FDSD0420是一款金属合金电感器,适用于DC-DC转换器等多种应用场合。该电感器采用闭磁路设计,具有低直流电阻和低音频噪声等特点。通过使用磁性铁粉材料,确保其能够承受大电流。该电感器符合AEC-Q200标准,尺寸为4.2mm x 4.2mm x 2.0mm(最大),适配于各种紧凑型设计的需求。

    技术参数


    | 参数 | 值 |

    | 感量范围 | 0.33μH ~ 10μH |
    | 容许误差 | ±20% |
    | 直流电阻 (mΩ) | 14 ~ 200 |
    | 最大直流重叠电流 | 1.7A ~ 11A |
    | 最大温升电流 | 1.7A ~ 9.1A |
    | 最大绝对电压 | 30VDC |

    产品特点和优势


    - 符合AEC-Q200标准:适合汽车和工业应用。
    - 紧凑设计:体积小(4.2mm x 4.2mm x 2.0mm),便于安装。
    - 低直流电阻:提高能效,减少热损耗。
    - 磁性铁粉材料:提高抗大电流能力。
    - 低音频噪声:适用于对噪音敏感的应用。
    - 适合DC-DC转换器:优化电源管理性能。

    应用案例和使用建议


    应用案例:
    FDSD0420广泛应用于汽车电子、通信设备和工业自动化等领域。例如,在汽车电子系统中,它可以用作DC-DC转换器中的关键组件,以稳定供电。
    使用建议:
    - 在选择特定型号时,根据所需电流和频率来确定合适的感量和直流电阻。
    - 保持周围环境温度不超过25°C,避免因过热导致性能下降。
    - 为防止噪声干扰,建议在PCB设计时采用屏蔽措施。

    兼容性和支持


    FDSD0420与大多数主流DC-DC转换器和其他电子模块兼容。供应商提供全面的技术支持,包括产品咨询、设计指导和售后服务。如果您计划用于商业用途或其他严苛环境,请务必事先与销售部门沟通。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感器温度过高 | 检查电路是否过载,增加散热措施 |
    | 噪声较大 | 重新设计电路布局,改善屏蔽效果 |
    | 直流重叠电流过大 | 更换更高额定值的电感器 |
    | 电感器无法正常工作 | 检查连接是否正确,参考手册检查 |

    总结和推荐


    总体而言,FDSD0420是一款高性能且适应性强的电感器,特别适用于需要大电流和低噪声的应用场合。其紧凑的设计、低直流电阻和AEC-Q200认证使其成为汽车电子和工业应用的理想选择。强烈推荐用于那些要求高可靠性和稳定性的设计项目中。

FDSD0420D-1R0M=P3参数

参数
饱和电流(LSAT) 9A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 29mΩ
额定电流 5.1A
Q值 -
测试频率 100KHz
电感值 1μH
长*宽*高 4.2mm*4.2mm*2mm
通用封装 1515
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 最后售卖
包装方式 卷带包装

FDSD0420D-1R0M=P3厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

FDSD0420D-1R0M=P3数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING FDSD0420D-1R0M=P3 FDSD0420D-1R0M=P3数据手册

FDSD0420D-1R0M=P3封装设计

查看详情并下载
Symbol
Footprint
3D Model
