首页  >  产品百科  >  DFE252012PD-4R7M=P2

DFE252012PD-4R7M=P2

产品分类: 贴片电感
产品描述: 1MHz 1.9A 1.4A 4.7μH 200mΩ ±20% 1008 贴片安装 2.5mm*2mm*1.2mm
供应商型号: 31M-DFE252012PD-4R7M=P2
供应商: 云汉优选
标准整包数: 5

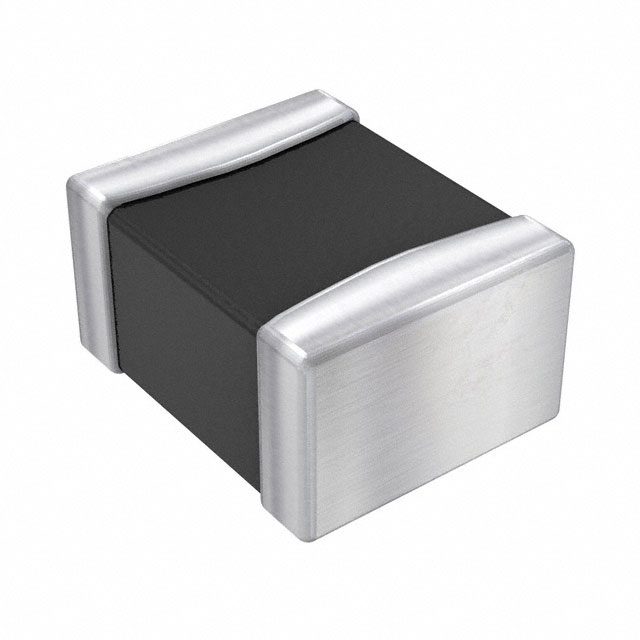

MURATA MANUFACTURING 贴片电感 DFE252012PD-4R7M=P2

DFE252012PD-4R7M=P2概述


    产品简介


    DFE252012P 是一款由 Murata Manufacturing Co., Ltd. 生产的电感器。这款电感器的主要功能是在各种电子电路中提供电感效应,被广泛应用于电源管理、滤波器、储能等场合。其紧凑的设计使其特别适合用于空间受限的应用,如便携式设备、汽车电子和工业控制系统。

    技术参数


    - 质量:0.0284g
    - 电感值(L):1.0 μH 至 10.0 μH(取决于型号)
    - 直流电阻(DCR):最大值为 2.8 mΩ(取决于型号)
    - 额定电流:
    - 电流导致电感变化 30% 的情况下的额定电流
    - 温升达到 40℃ 的情况下的额定电流
    - 绝对最大电压:20V DC
    - 使用温度范围:-40℃ 至 +125℃
    - 存储温度范围:-40℃ 至 +85℃

    产品特点和优势


    DFE252012P 电感器具有高精度的电感值和极低的直流电阻,能够在严苛的工作环境下稳定工作。其高耐热性和耐冲击性使它适用于恶劣的环境。此外,该电感器通过了 AEC-Q200 测试,确保了其在汽车电子应用中的可靠性。这些特性使其在市场上具有很强的竞争优势,特别是在需要高性能电感器的应用中。

    应用案例和使用建议


    DFE252012P 在许多实际应用中表现出色。例如,在电源管理电路中,它可以有效地平滑输入电压波动。对于储能应用,其高电感值和低直流电阻能够确保高效的能量存储和释放。建议在使用时严格遵循手册中的温度和湿度条件,以避免性能下降或损坏。例如,在高温环境下,应适当降低工作电流以避免过热。

    兼容性和支持


    DFE252012P 与多种电子元器件和设备兼容,可广泛应用于不同的电子系统。制造商提供了详细的技术支持,包括文档、样本、在线帮助和客户支持热线,确保用户能够充分利用其性能优势。此外,公司还提供长期的质量保证和售后支持服务。

    常见问题与解决方案


    1. Q: 产品在高温下能否正常工作?
    - A: 产品设计能够在 -40℃ 至 +125℃ 的温度范围内工作,但建议在高温环境中降低工作电流以防止过热。
    2. Q: 如何正确焊接此电感器?
    - A: 使用符合 MIL-STD-202G 标准的再流焊炉,焊接温度应设定在 250±5℃ 下 30±5s。
    3. Q: 产品在储存过程中需要注意哪些事项?
    - A: 产品应在温度 -10℃ 至 +40℃ 和相对湿度 15% 至 85% 的环境下储存,避免在腐蚀性气体和极端温湿度变化的环境中储存。

    总结和推荐


    DFE252012P 电感器凭借其高精度的电感值、低直流电阻和优异的耐环境性能,在多种应用中表现卓越。建议在需要高性能电感器的应用中优先考虑。其强大的技术支持和可靠的质量保障使其成为市场上值得信赖的选择。

DFE252012PD-4R7M=P2参数

参数
直流电阻(DCR) 200mΩ
额定电流 1.4A
Q值 -
测试频率 1MHz
电感值 4.7μH
饱和电流(LSAT) 1.9A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 2.5mm*2mm*1.2mm
通用封装 1008
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

DFE252012PD-4R7M=P2厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

DFE252012PD-4R7M=P2数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING DFE252012PD-4R7M=P2 DFE252012PD-4R7M=P2数据手册

DFE252012PD-4R7M=P2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.9521
50+ ¥ 0.7721
500+ ¥ 0.6155
1000+ ¥ 0.5581
3000+ ¥ 0.4718
库存: 8988
起订量: 5 增量: 3000
交货地:
最小起订量为:5
合计: ¥ 4.76
直接购买
加入购物车
