LQH5BPB220MT0L

产品分类: 贴片电感
产品描述: 100KHz 15MHz 1.4A 1.05A 22μH 310.8mΩ ±20% 2020 标准安装,贴片安装 5mm*5mm*2.2mm
供应商型号: ET-3471370
供应商: 海外现货
标准整包数: 1

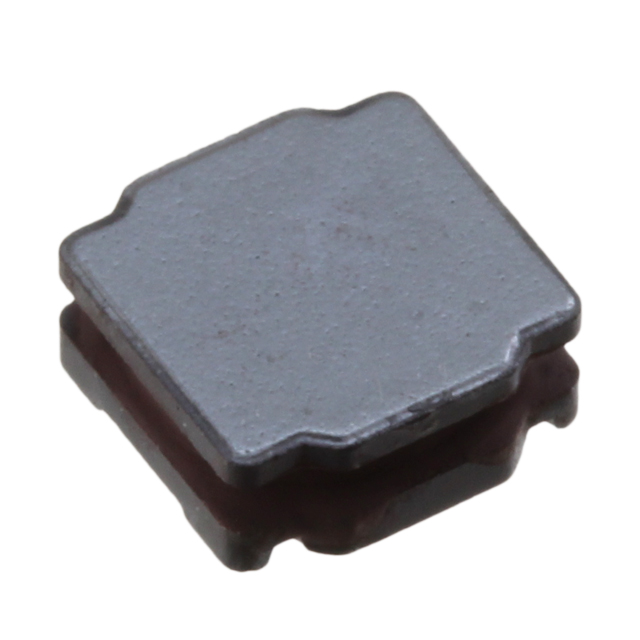

MURATA MANUFACTURING 贴片电感 LQH5BPB220MT0L

LQH5BPB220MT0L概述

    高质量文章:Murata LQH5BPB系列电感器技术手册

    1. 产品简介


    Murata LQH5BPB系列是芯片电感器,广泛应用于各种电子设备中。这些电感器具备出色的电性能,能在各种复杂环境中稳定运行。主要应用领域包括通信设备、计算机系统、消费电子和汽车电子等领域。

    2. 技术参数


    以下是Murata LQH5BPB系列电感器的关键技术参数:
    | 特性 | 参数 |

    | 电感值(µH) | 0.47, 1.0, 1.2, 1.5, 2.2, 2.7, 3.3, 4.7, 6.8, 10, 15, 22 |
    | 容差(%) | ±30, ±20 |
    | 直流电阻(Ω) | 0.012±20%, 0.019±20%, 0.024±20%, 0.030±20%, 0.035±20%, 0.044±20%, 0.058±20%, 0.083±20%, 0.106±20%, 0.187±20%, 0.259±20% |
    | 自谐振频率(MHz) | 220, 90, 90, 70, 55, 50, 40, 30, 25, 20, 16, 14 |
    | 额定电流(A) | 7.7, 5.8, 5.4, 5.0, 4.0, 3.8, 3.5, 3.0, 2.5, 2.0, 1.6, 1.4 |
    工作温度范围为-40°C至+105°C(环境温度),储存温度范围为-40°C至+125°C。具体电气性能测试方法详见手册。

    3. 产品特点和优势


    Murata LQH5BPB系列电感器具有以下特点和优势:
    - 高可靠性:能够在严苛的环境条件下保持稳定性能。
    - 宽范围的应用:适用于多种电子设备,包括通信设备、计算机系统、消费电子和汽车电子等。
    - 小体积设计:采用紧凑型封装,占用空间小,适合高密度安装。
    - 良好的机械强度:经过严格的质量测试,包括剪切测试、弯曲测试、振动测试等,确保在装配过程中不损坏。
    - 优良的耐温性:可以在广泛的温度范围内正常工作,同时具备优异的耐热、冷、湿等性能。

    4. 应用案例和使用建议


    根据手册中的应用场景示例,以下是产品在实际使用中的建议:
    - 电路设计:建议将产品安装在PCB上时尽量避免受到机械应力的影响。可以采取转向组件平行于板分离面的措施来减少应力。
    - 焊接条件:推荐使用Sn-3.0Ag-0.5Cu焊料,预热温度控制在150~180°C之间,峰值温度不超过245±3°C,焊接周期为两次。
    - 清洁条件:建议使用酒精基清洗剂(IPA)进行超声波清洗,时间为5分钟以内。务必确保清洁后没有残留的助焊剂或清洗剂。

    5. 兼容性和支持


    Murata LQH5BPB系列电感器可与多种电子元件和设备兼容。厂商提供详细的技术支持,包括产品包装规范、运输和存储要求、清洁条件等。对于任何技术问题,用户可以通过联系厂商获得及时的支持和帮助。

    6. 常见问题与解决方案


    以下是根据手册中的常见问题及其解决方案整理的部分问题:
    - Q: 产品安装后出现位置偏移怎么办?
    - A: 确保焊接条件符合推荐的参数,使用正确的助焊剂和焊料,避免焊接过程中的热冲击。

    - Q: 产品表面氧化导致焊接不良如何处理?
    - A: 在超过12个月存储期后,建议检查产品的焊接性能。确保存储条件符合要求,避免产品接触腐蚀性气体。

    7. 总结和推荐


    综上所述,Murata LQH5BPB系列电感器凭借其卓越的电性能、广泛的应用范围和可靠的设计,成为一款值得信赖的产品。它不仅满足了现代电子设备对高性能电感器的需求,而且具备优良的耐温性和机械强度。因此,强烈推荐在各种电子产品设计中使用该系列产品。

LQH5BPB220MT0L参数

参数
饱和电流(LSAT) 1.4A
自谐振频率(SRF) 15MHz
容差 ±20%
直流电阻(DCR) 310.8mΩ
额定电流 1.05A
Q值 -
测试频率 100KHz
电感值 22μH
长*宽*高 5mm*5mm*2.2mm
通用封装 2020
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

LQH5BPB220MT0L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQH5BPB220MT0L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQH5BPB220MT0L LQH5BPB220MT0L数据手册

LQH5BPB220MT0L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.026 ¥ 8.6694
10+ $ 0.516 ¥ 4.3604
50+ $ 0.4583 ¥ 3.8729
100+ $ 0.3846 ¥ 3.25
200+ $ 0.3331 ¥ 2.8149
500+ $ 0.3004 ¥ 2.5383
2500+ $ 0.2686 ¥ 2.2698
5000+ $ 0.2645 ¥ 2.2347
库存: 11
起订量: 12 增量: 0
交货地:
最小起订量为:10
合计: ¥ 43.6
