LQW2BANR16G00L

产品分类: 贴片电感
产品描述: 100MHz 920MHz 930mA 53@250MHz 160nH 460mΩ ±2% 0805 贴片安装 2.09mm*1.53mm*1.52mm
供应商型号: BNB-LQW2BANR16G00L
供应商: 海外现货
标准整包数: 2000
MURATA MANUFACTURING 贴片电感 LQW2BANR16G00L

LQW2BANR16G00L概述

    电子元器件产品技术手册:LQW2BAN系列片式电感

    产品简介

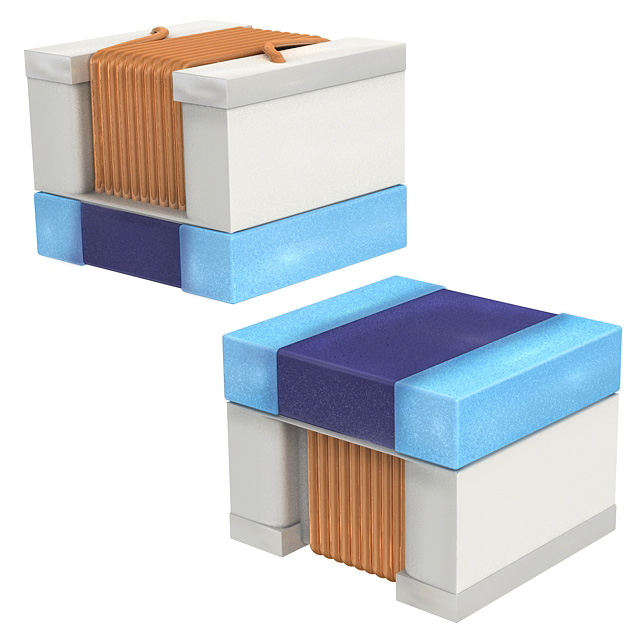

    LQW2BAN系列片式电感(芯片电感)是Murata Manufacturing Co., Ltd推出的适用于一般电子设备的高品质电子元件。本系列产品具有广泛的电感值范围,可应用于多种场合,如通信设备、消费电子产品和工业控制系统。由于其紧凑的尺寸和高可靠性,它们在空间受限的应用中表现尤为出色。

    技术参数


    LQW2BAN系列片式电感的主要技术参数如下:
    - 电感值范围:3.2 nH至130 nH
    - 公差:±2% 或 ±5%
    - 直流电阻(最大值):0.02 Ω 至 0.63 Ω
    - 自谐振频率(最低值):1,000 MHz 至 27,500 MHz
    - 额定电流(最大值):105 mA 至 2,400 mA
    此外,该系列产品的工作温度范围为-55°C 至 +125°C,符合严苛环境下的使用要求。

    产品特点和优势


    - 高精度:电感值的公差控制在±2%至±5%之间,确保了高精度的电气性能。
    - 宽广的应用范围:电感值从3.2 nH到130 nH,几乎可以满足所有通用电子设备的需求。
    - 高可靠性:经过多项严格的机械和环境测试,确保在极端条件下的稳定性能。
    - 紧凑设计:尺寸小,便于集成于小型化设备中,节省电路板空间。

    应用案例和使用建议


    - 通信设备:LQW2BAN系列电感在手机、路由器等设备中用于滤波和匹配网络。
    - 消费电子产品:适用于便携式音频设备、智能手表等对体积有严格限制的产品。
    - 工业控制系统:在电机驱动和电源管理中起到关键作用。
    使用建议:
    - 确保在使用前进行适当的预热处理,避免因温差导致的焊接质量问题。
    - 在布局设计时,考虑产品方向,避免受到机械应力的影响。
    - 存储时避免碰撞,建议使用托盘包装以保护产品。

    兼容性和支持


    - 兼容性:LQW2BAN系列电感与常用的SMT设备完全兼容,可以使用Sn-3.0Ag-0.5Cu焊锡膏进行焊接。
    - 支持和服务:Murata提供全面的技术支持和售后服务,用户可通过咨询获得详细的指导和帮助。

    常见问题与解决方案


    - 问题一:焊接过程中出现电感失效。
    - 解决办法:检查预热温度是否合适,确保焊接温度不超过峰值260°C,且焊接时间不超过10秒。

    - 问题二:存储过程中电感性能下降。
    - 解决办法:建议在12个月内使用,并在储存时保持适宜的温度和湿度条件。

    总结和推荐


    LQW2BAN系列片式电感以其高精度、宽广的电感值范围和优良的电气性能,在多种应用场景中表现出色。无论是从紧凑的设计还是可靠的质量来看,这都是一款值得推荐的电子元器件。对于需要高精度和高性能电感的项目,Murata的LQW2BAN系列无疑是最佳选择之一。

LQW2BANR16G00L参数

参数
电感值 160nH
饱和电流(LSAT) -
自谐振频率(SRF) 920MHz
容差 ±2%
直流电阻(DCR) 460mΩ
额定电流 930mA
Q值 53@250MHz
测试频率 100MHz
长*宽*高 2.09mm*1.53mm*1.52mm
通用封装 0805
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LQW2BANR16G00L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQW2BANR16G00L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQW2BANR16G00L LQW2BANR16G00L数据手册

LQW2BANR16G00L封装设计

查看详情并下载
Symbol
Footprint
3D Model
