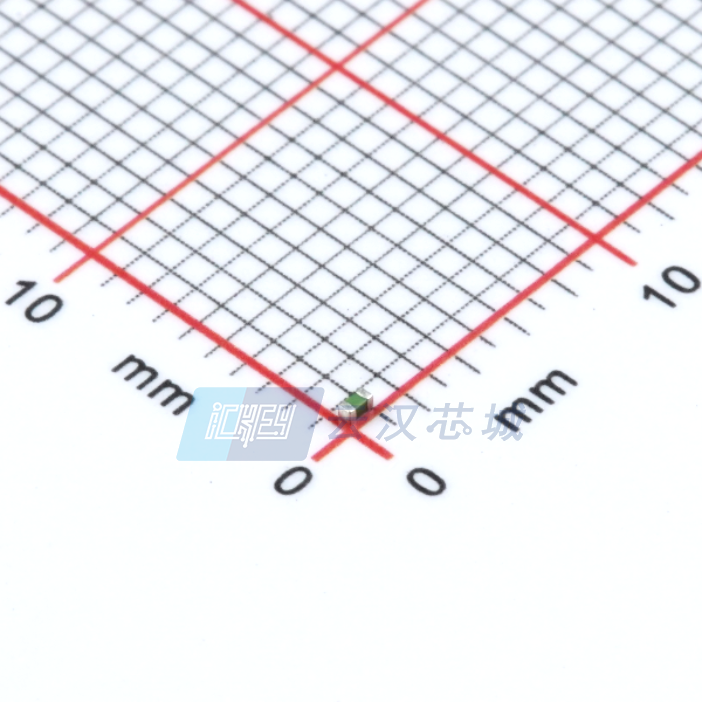

LQG15HS1N5S02D

产品分类: 贴片电感
产品描述: 100MHz 6GHz 1A 8@100MHz 1.5nH 100mΩ ±0.3nH 0402 贴片安装 1mm*500μm*550μm
供应商型号: 31M-LQG15HS1N5S02D
供应商: 云汉优选
标准整包数: 50
MURATA MANUFACTURING 贴片电感 LQG15HS1N5S02D

LQG15HS1N5S02D概述


    产品简介


    产品类型:芯片电感(Chip Inductors)
    主要功能:该产品主要用于一般电子设备中,提供电感功能,常用于滤波、耦合、储能及信号传输等场合。
    应用领域:适用于各类电子设备,如通讯设备、汽车电子、工业控制、医疗设备等。

    技术参数


    - 额定电流:根据不同的型号,额定电流范围在200 mA到1000 mA之间。
    - 自谐振频率:最小自谐振频率为1000 MHz。
    - 直流电阻:最大直流电阻为1.25 Ω。
    - 电感值范围:从1.0 nH到120 nH不等,具有多种容差等级(±0.1 nH、±0.2 nH、±0.3 nH)。
    - Q值:在所有型号中均大于等于8。
    - 工作温度范围:-55°C至+125°C。
    - 存储温度范围:-55°C至+125°C。

    产品特点和优势


    - 高可靠性:在极端环境条件下表现出色,适应广泛的温度变化。
    - 宽范围的选择性:提供了多种电感值选择和容差等级,满足不同应用需求。
    - 高性能:优秀的自谐振频率、直流电阻和Q值确保了稳定可靠的表现。
    - 紧凑设计:体积小,适合于空间有限的设计要求。
    - 广泛应用:适用于多种电子设备,特别是在需要精确控制的电路中表现突出。

    应用案例和使用建议


    - 通讯设备:在手机、路由器等设备中用于滤波和信号处理,提高设备的稳定性和可靠性。
    - 汽车电子:用于汽车发动机控制系统、车身电子系统,保障车辆在复杂环境下的正常运行。
    - 工业控制:在工厂自动化设备中,用于电源管理和信号传输,保证系统的稳定性。
    - 医疗设备:在医疗设备中,用于电源管理,确保医疗设备在关键时刻正常运行。
    使用建议:
    - 在使用过程中要注意避免超过额定温度、电压和电流。
    - 高温环境下长时间使用可能会导致性能下降,建议进行适当的热管理。
    - 选择合适的焊料和助焊剂,以减少对电感器的影响。

    兼容性和支持


    - 兼容性:该产品与其他标准的电子元件和设备具有良好的兼容性。
    - 技术支持:Murata公司提供全面的技术支持和售后服务,帮助客户解决问题和优化设计。

    常见问题与解决方案


    - 问题:使用过程中发现产品温度过高。
    - 解决方案:增加散热措施,如加装散热片或改善电路板布局。
    - 问题:自谐振频率不稳定。
    - 解决方案:检查电路板设计,确保没有引入额外寄生效应。
    - 问题:焊接过程中出现虚焊或冷焊。
    - 解决方案:严格按照推荐的焊接条件操作,确保助焊剂和焊料的选择正确。

    总结和推荐


    综上所述,Murata的这款芯片电感(LQG15HS系列)具有较高的电感值精度和稳定性,适用于各种高要求的应用场景。其高可靠性、宽范围的型号选择性和良好的兼容性使其在市场上具有很强的竞争优势。尽管价格较高,但考虑到其性能和耐用性,我们强烈推荐使用该产品。对于需要高精度电感元件的设计工程师来说,这是非常值得考虑的选择。

LQG15HS1N5S02D参数

参数
电感值 1.5nH
饱和电流(LSAT) -
自谐振频率(SRF) 6GHz
容差 ±0.3nH
直流电阻(DCR) 100mΩ
额定电流 1A
Q值 8@100MHz
测试频率 100MHz
长*宽*高 1mm*500μm*550μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQG15HS1N5S02D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQG15HS1N5S02D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQG15HS1N5S02D LQG15HS1N5S02D数据手册

LQG15HS1N5S02D封装设计

查看详情并下载
Symbol
Footprint
3D Model
